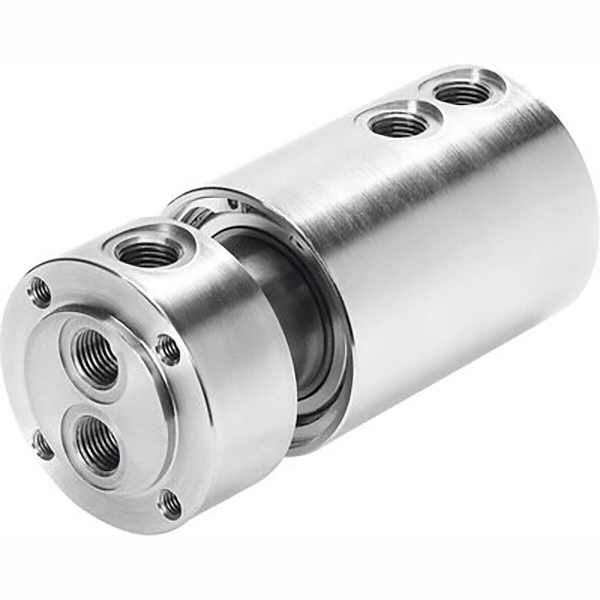

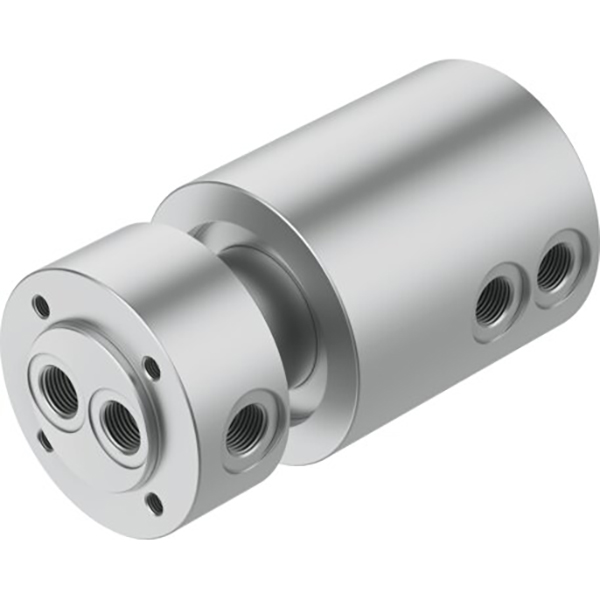

Pneumatisches Drehgelenk der GF-Serie

Pneumatisches Drehgelenk der GF-Serie | SOLIH Single- und Multi-Passage-Luftdrehdurchführung

Marke: SOLH von Richge Technology | 360° drehbarer pneumatischer Luft-Drehanschluss für die Automatisierung

1. Produktübersicht

     Bei der GF-Serie handelt es sich um pneumatische Drehgelenke mit einem oder mehreren Kanälen, die für die kontinuierliche Bereitstellung von Druckluft von einer stationären Luftquelle an Drehtische, Robotergelenke und rotierende Vorrichtungen ausgelegt sind. Es verhindert Schlauchverhedderungen, Luftleckagen und Luftüberschneidungen während der Drehung und ist ideal für automatisierte rotierende Pneumatikkreise.

2. Technische Kernspezifikationen (SOLH-Standard)

     • Arbeitsflüssigkeit: Druckluft, kompatibel mit Vakuum

     • Arbeitsdruck: -0,095～1,0 MPa, doppelte Verwendung für Vakuum und Überdruck

     • Umgebungstemperatur: -10～60℃

     • Maximale Rotationsgeschwindigkeit: 300 U/min (Standardversion)

     • Dichtungsstruktur: Präzisionslager + verschleißfeste Rotationsdichtung

     • Portgrößen: M5, G1/8, G1/4, G3/8, G1/2

     • Material: Gehäuse aus Aluminiumlegierung, leicht und langlebig

3. Modell- und Port-Kurzreferenz

4. Wichtige Produktmerkmale

     • 360° freie Drehung ohne Verheddern des Luftschlauchs

     • Geringes Drehmoment, gleichmäßige Drehung ohne Erhöhung der Motorlast

     • Zuverlässige Abdichtung, Anti-Leckage und Anti-Querluft bei Langzeitrotation

     • Direkter Anschluss mit Steckverbindungen für eine einfache Installation

     • Doppelfunktion für Vakuum und Überdruck

     • Für die synchrone Steuerung mehrerer Zylinder ist eine Mehrfachpassage verfügbar

5. Typische Anwendungsszenarien

     • Rundtische, Indexplatten, Drehzylinder

     • Robotergelenke, Manipulatoren, rotierende Vorrichtungen und Vorrichtungen

     • Verpackungsmaschinen, Siebdrucker, Pneumatikkreise für Drehtore

     • Ausrüstung mit mehrkreisiger gleichzeitiger Drehsteuerung
