U-Typ-Stangenendlager-Fischaugengelenk

U-Typ-Stangenendlager-Fischaugengelenk | 360° Universal-Gelenkanschluss für Zylinderstangenende

Marke: SOLH von Richge Technology | Pneumatikzylinder-Kolbenstange Universal-Stangenendlager

1. Produktübersicht

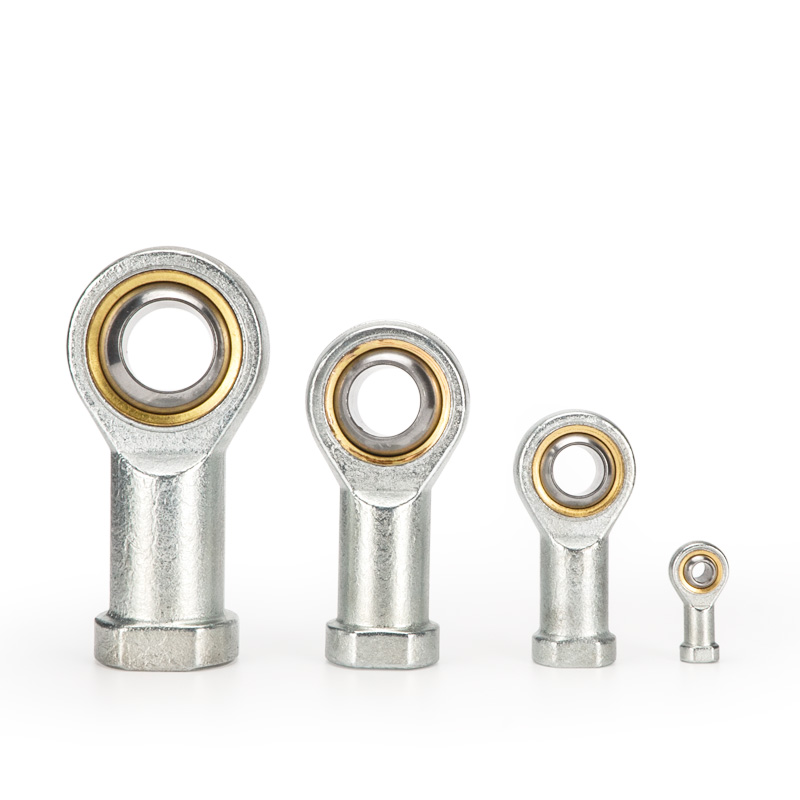

     Das U-förmige Fischaugengelenk, auch bekannt als Gelenkkopflager mit der Endung „U“, ist ein 360°-Universalgelenk, das an der Kolbenstange des Zylinders montiert ist. Es löst Fehlausrichtungs- und Mehrrichtungsschwungprobleme und eliminiert Querkräfte, kompatibel mit SC-, MA-, MAL- und anderen Standard-Pneumatikzylindern.

2. Struktur und Kernfunktionen

     • Struktur: Innengewinde (Kolbenstange verbinden) + sphärisches Kugellager + Außenring, freie Radial- und Winkelschwenkung.

     • Schaukelkapazität: ±13°~±15° universeller Schwenkbereich, viel größer als ±5° der I/Y-Gabelkopfbeschläge für adaptive Anpassung in mehrere Richtungen.

     • Materialoptionen

￮ Standard: Wälzlagerstahl/Kohlenstoffstahl, Oberfläche brüniert oder verzinkt

￮ Verschleißfest: Buchse aus Kupferlegierung / selbstschmierender Typ

￮ Korrosionsschutz: Edelstahl 304

     • Kernvorteile

￮ Kompensieren Sie koaxiale Abweichungen bis zu 2 mm und Winkelabweichungen bis zu 15°

￮ Biegemomente und Querkräfte auf die Kolbenstange verhindern, Zylinderdichtungen schützen

￮ Ideal für Arbeitsbedingungen mit hoher Geschwindigkeit, hoher Frequenz und exzentrischer Last

3. Modellbenennungskonvention für Mainstream-Marken

  1) AirTAC (weit verbreitet)

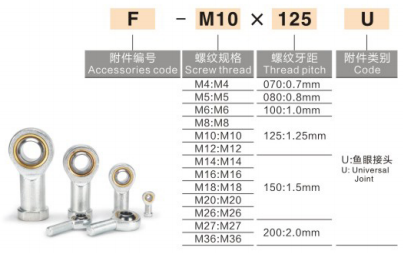

     Format: F-M-Gewinde × Steigung U
     Definition: F = Zubehör; M = Gewindespezifikation; U = Fischaugen-Stangenendlager

     • F-M8×1,25U für Zylinder mit 25 mm Bohrung

     • F-M10×1,25U für Zylinder mit 32 mm Bohrung

     • F-M12×1,25U für Zylinder mit 40 mm Bohrung

     • F-M16×1,5U für Zylinder mit 50/63 mm Bohrung

     • F-M20×1,5U für Zylinder mit 80/100 mm Bohrung

  2) SMC PHS-Serie: Format: PHS-Thread, Beispiel: PHS-10

  3) Allgemeine inländische Kennzeichnung: SI/M12×1,25 (Innengewinde), SA/M12×1,25 (Außengewinde)

4. Allgemeine Spezifikationen und Zylinderbohrungs-Übereinstimmungstabelle

5. Vergleich: U-Typ-Fischauge vs. I/Y-Gabelkopf / F-Schwimmgelenk

  Auswahlhilfe: Große Exzentrizität und Schwenkung in mehrere Richtungen → U-Typ; Fehlausrichtung und Hochfrequenzwirkung → F-Typ; Schwere Last bei niedriger Geschwindigkeit → Y-Typ; Doppelte Ohrlasthalterung → I-Typ.

6. Installationsrichtlinien

  1. Schrauben Sie das Innengewinde auf das Außengewinde der Kolbenstange, tragen Sie anaeroben Schraubensicherungsmittel auf und kontrollieren Sie das Anzugsdrehmoment ordnungsgemäß.

  2. Montieren Sie das Außenringloch an der Laststiftwelle. Eine strikte koaxiale Ausrichtung ist nicht erforderlich und eine gewisse Exzentrizität ist zulässig.

  3. Arbeitsdruck: ≤1,0 MPa für Standardzylinder; Betriebstemperatur: -20℃ ~ +120℃.

  4. Geeignet für dynamische Push-Pull-Belastung und Hochfrequenzbetrieb bei begrenztem Einbauraum. Nicht für kontinuierliche reine Drehbewegung.

7. Typische Anwendungsszenarien

     • Automatisierungsgeräte, 3C-Elektronik, Robotergreifer

     • Hochgeschwindigkeitsförder-, Stanz- und Einpressmechanismen mit langem Hub

     • Geräte mit schlechter Koaxialität, starken Vibrationen und exzentrischer Belastung
