Y-Typ-Doppelohr-Gabelkopfgelenk für Zylinderstangenende

Y-Typ-Doppelohr-Gabelkopfgelenk für Zylinderstangenende | Gabel-Pneumatikzylinder Y-Gabelkopfanschluss

Marke: SOLH von Richge Technology | Standard-Pneumatikzylinder-Kolbenstange Y-Gabel-Gabelkopf-Zubehör

1. Produktübersicht

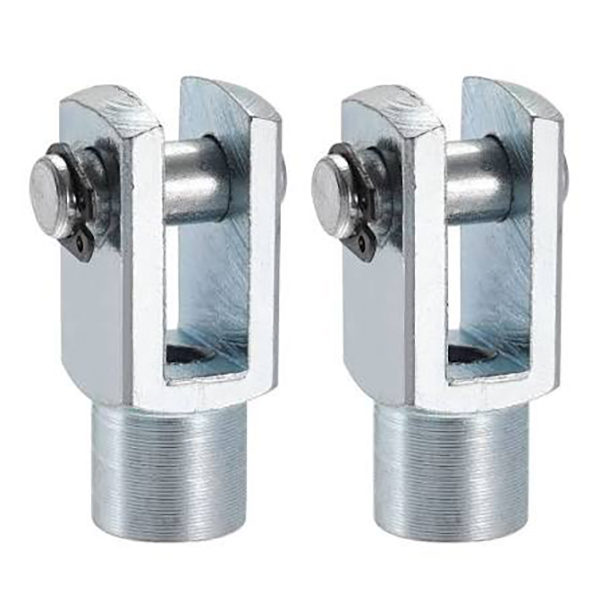

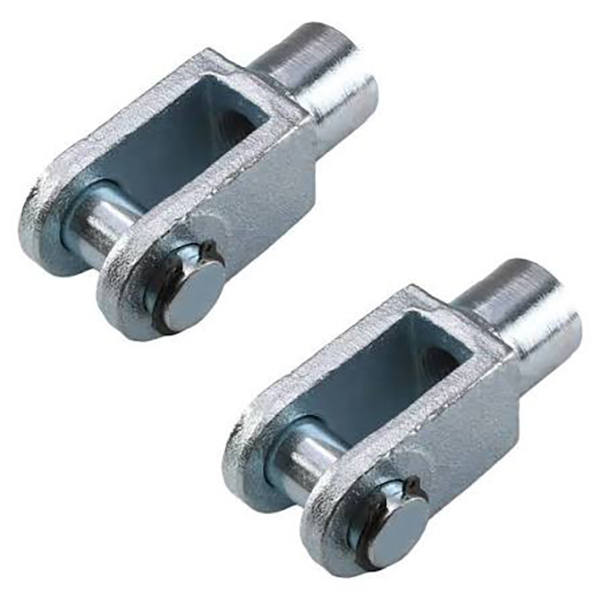

     Das Y-Gelenk, auch Doppelohr-Gabelkopf genannt, verfügt über ein Innengewinde zur Befestigung an der Zylinderkolbenstange. Seine Doppelohren klemmen die einzelne Ohrlasche der Last fest und werden durch einen Stiftschaft für eine gelenkige Verbindung zusammengebaut. Es ermöglicht eine Schwenkbewegung von ±5° innerhalb einer Ebene. Als Standard-Anschlusszubehör für Pneumatikzylinder ist es vollständig mit SMC- und AirTAC-Standardersatzteilen austauschbar.

2. Modellbenennungskonvention

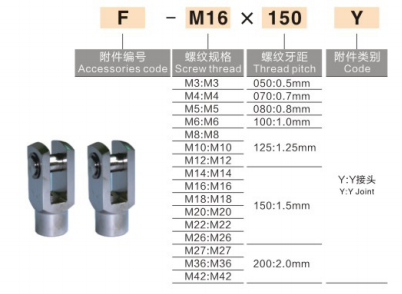

  AirTAC-Standard: F - Gewinde + Y
  Beispiele: F-M10×1,25Y, F-M12×1,25Y

  SMC-Standard: Y + Bohrungsgröße
  Beispiele: Y-32, CA2-40-Y

     • Y: Doppelohr-Gabelkopf vom Y-Typ

     • Zusatzgewinde passend zum Kolbenstangengewinde: M10×1,25 / M12×1,25 / M16×1,5

3. Gemeinsame Spezifikationstabelle

4. Material und technische Parameter

     • Material: Kohlenstoffstahl mit schwarzer Oxid-/verzinkter Oberfläche, Edelstahl optional

     • Schwenkwinkel: ±5° Einzelebenenschwenkung

     • Kompatibilität: Geeignet für alle Standard-Pneumatikzylinder

     • Installation: Schrauben Sie das Gelenk auf die Kolbenstange, führen Sie die einzelne Lastöse in die Y-Gabel ein und sichern Sie sie mit Stiftschaft und Splint.

5. Schneller Vergleich: Y-Typ / I-Typ / Stangenendlager

6. Auswahlberatung
