Mechanischer Druckschalter mit Membranrohr der Serie IS10

Marke: SOLH von Richge Technology

Produktpositionierung

     Die SOLH IS10-Serie ist ein berührungsloser mechanischer Druckschalter mit Reedrohr (trockenes Reed), eine grundlegende Drucküberwachungskomponente für standardmäßige pneumatische Schaltkreise. Mit seiner einfachen, kompakten Struktur und der äußerst zuverlässigen Leistung bei langen Zyklen ist es weitgehend auf die dreiteiligen FRL-Luftfilterregler-Ölereinheiten abgestimmt, um den Luftdruck in Echtzeit zu erkennen und ein Verriegelungssignal auszugeben.

Funktionsprinzip und interne Kernstruktur

  1. Funktionsprinzip

     -- Druckluft drückt den Kolben gegen die Federspannung, der eingebaute Magnet am Kolben bewegt sich nahe an das Stimmzungenrohr, um den magnetischen Auslöser und die Leitung des Stromkreises zu vervollständigen. Wenn der Luftdruck unter die Rücksetzschwelle fällt, drückt die Feder den Kolben zurück, der Magnet bewegt sich vom Membranrohr weg und der Stromkreis wird unterbrochen.

  2. Kernstrukturteile

     -- Kolben mit integriertem Permanentmagneten: Erkennt die Luftdruckverdrängung

     -- Reedrohr (trockener Reedschalter): Berührungslose magnetische Betätigung, kein mechanischer Kontaktabrieb

     -- Druckeinstellschraube: Auslöseschwelle manuell mit Schraubendreher einstellen

     -- Mechanisch abgestuftes Sichtfenster: Direkte Anzeige des voreingestellten Druckwerts in der Einheit MPa

Standard-Kern-Spezifikationstabelle

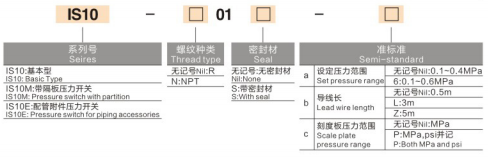

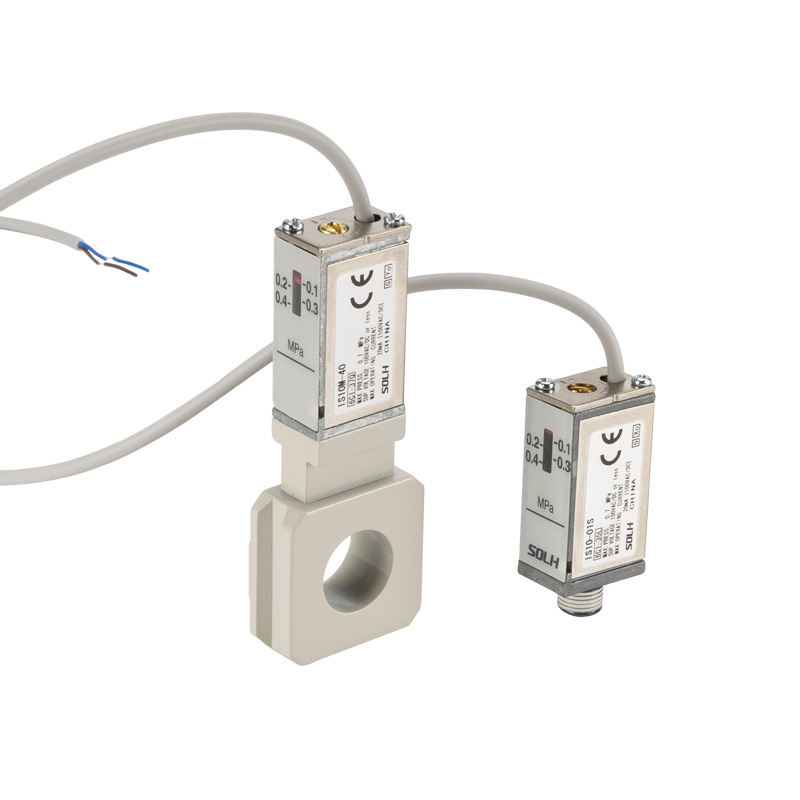

Vollständiges Serienmodell und zwei Montagearten

Zwei gängige Installationsstrukturen für unterschiedliche Layoutanforderungen:

  1. Inline-Gewindemontagetyp (IS10-01S)

     -- Direkte Schraubmontage über den R1/8-Gewindeanschluss, kompatibel mit Einzelzylindern, Magnetventilauslässen und Mini-Einzelluftversorgungseinheiten.

  2. Verteilerbasismontagetyp (IS10M / IS10E)

     -- IS10M ist mit einer quadratischen Klemmbasis an der Seite ausgestattet und kann ohne zusätzliche Adapterstücke direkt an SMC-Standard-AC-Modular-FRL-Dreiereinheiten angeklemmt werden, wodurch Platz im Schrankinneren gespart wird.

Wettbewerbsvorteile der Kernprodukte

  1. Kein mechanischer Kontaktverschleiß

     - Berührungslose magnetische Reed-Auslösung, kein elektrischer Funke am Kontaktpunkt; Lebensdauer 5–10 Mal länger als herkömmliche mechanische Mikrokontakt-Druckschalter wie IS3000.

  2. Intuitive Offline-Druckkalibrierung

     - Seitlich eingebautes MPa-Skalenfenster, Einstellschraube mit Schraubendreher einstellen; Druckschwelle kann ohne Stromversorgung vor Ort eingestellt werden.

  3. Universelle AC- und DC-Lastkompatibilität

     -- Unterstützt alle AC/DC-Spannungen unter 100 V, kann Miniatur-Magnetventile direkt ansteuern oder digitale Eingangsklemmen einer SPS ohne Zwischenrelais verbinden.

  4. Miniatur-Leichtbauweise

     - 16 % leichter und 11 % kleineres Volumen als die IS1000-Serie der alten Generation, passt perfekt zu hochintegrierten, schmalen automatisierten Anlagen.

Passend zu typischen industriellen Anwendungsszenarien

  1. Niederdrucküberwachung und Alarm der Hauptluftquelle

     - Installiert am Ausgang von FRL-Dreiereinheiten; Sendet ein Verriegelungsalarmsignal, sobald der Versorgungsdruck unter 0,4 MPa fällt, um pneumatische Vibratoren und Schlaghämmer vor Schäden durch unzureichenden Schub zu schützen.

  2. Bestätigung der Vollhubposition des Zylinders

     – Wenn der Zylinder vollständig ausgefahren ist, steigt der Kammerdruck auf den voreingestellten Wert, um ein Auslösesignal für die sequentielle Verriegelung der nächsten Produktionsstationsaktion auszugeben.

  3. Sicherheitsschutz des Vibratorkreises

     - Echtzeitüberwachung des Arbeitsluftdrucks; Unterbrechen Sie die Stromversorgung des Schnellentlüftungsventils, wenn der Druck unter dem Schwellenwert liegt, um ein Durchbrennen des Vibrators durch schwache Vibrationskraft zu vermeiden.

Zusammenfassung in einem Satz

     Der berührungslose Reedrohr-Druckschalter der SOLH IS10-Serie bietet Inline-Gewindemontage- und FRL-Verteiler-Clip-on-Varianten mit einem einstellbaren Bereich von 0,1 bis 0,6 MPa, einer langen Lebensdauer von 5 Millionen Zyklen und Offline-Druckkalibrierung und ist ein idealer, kostengünstiger kompakter Luftdrucküberwachungssensor für Zylinder-, Vibrator- und allgemeine Automatisierungs-Pneumatikkreise.
