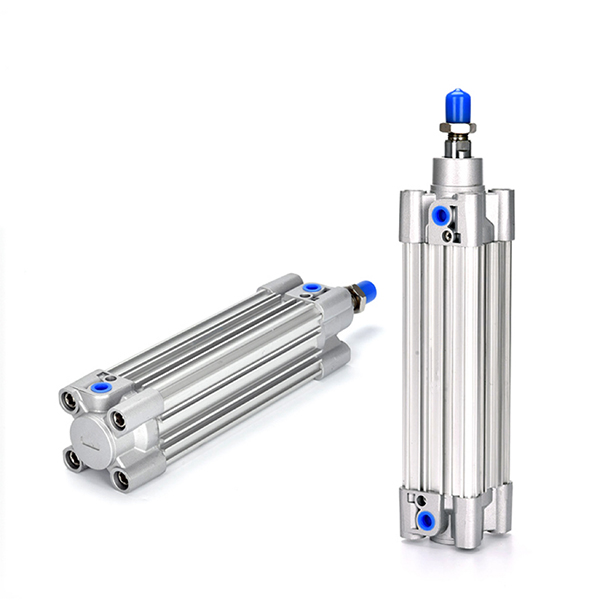

CP96S-Serie ISO15552-Standard-Pneumatikzylinder (doppeltes Hochleistungskissen)

Marke: SOLH von Richge Technology

Produktübersicht

     Der Spurstangenzylinder der Serie SOLH CP96S entspricht der internationalen Norm ISO15552 / VDMA24562. Verwendet einen Aluminiumprofilzylinder, der mit einem Doppelkissensystem (einstellbares Luftkissen + Gummipufferpolster) ausgestattet ist. Merkmale: geringe Geräuschentwicklung, hohe Steifigkeit, geeignet für Hochgeschwindigkeits-, Hochfrequenz- und Langhub-Hochleistungsautomatisierungsanwendungen. Direkter mechanischer Austausch mit der Original-CP96S-Serie.

Kernstruktur und Designmerkmale

   1. Aufbau: Profilzylinder mit eingebauten Zugstangen, 15 % leichter als herkömmliche Zugstangenzylinder. Das Doppelpolster absorbiert Stöße am Ende stark und reduziert Betriebsgeräusche.

   2. Material: Hart eloxierter Aluminiumzylinder, hochfeste Endkappen, hartverchromte Kolbenstange. Verschleißfest und lange Lebensdauer.

   3. Betriebsvarianten

     -- CP96S: Standardmodell mit doppelter Wirkung und Einzelstange

     -- CP96SD (Suffix W): Doppelte Stange mit doppelter Wirkung, ausgezeichnete Anti-Torsionsleistung

     -- Suffix -S: Eingebauter Magnetring für Magnetschalter

   4. Kissensystem: Luftkissen + Gummi-Verbundpuffer, perfekt für Hochgeschwindigkeitsradfahren mit 50–1000 mm/s.

   5. Hohe Steifigkeit: Präzisionsgefertigte Endkappen, geringe Durchbiegung der Kolbenstange, starker Offsetlastwiderstand.

   6. Sensornut: Reservierte Steckplätze für Magnetschalter der Serien M9B und A93.

   7. Austauschbarkeit: ISO15552-Standardabmessung, kompatibel mit Zubehör der SE-, SAI- und DNC-Serie.

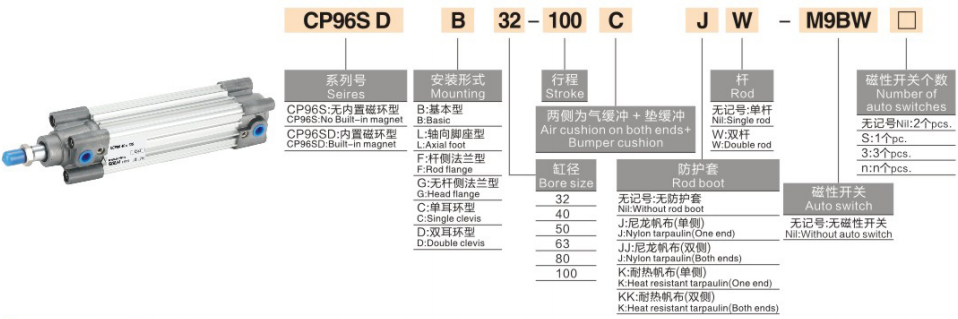

Vollständige Modellcodierungsregel

   1. Modellbeispiel: CP96SB40-100W-S

   2. Beispiele für Standardbestellungen

     -- CP96SB50-200-S: Bohrung 50, Hub 200, Einzelstange, Grundtyp mit Magnet

     -- CP96SF63-150W: Bohrung 63, Hub 150, Doppelstange, stangenseitige Flanschmontage

Grundlegende technische Spezifikationen

Theoretische Schub- und Zugkraft bei 0,5 MPa (Einzelstange, Einheit: N)

Montagearten und abgeleitete Modelle

   1. Montagemöglichkeiten

     -- Basic, Fußmontage, vorderer/hinterer Flansch, Einzel-/Doppelgabelkopf.

   2. Hauptableitungsreihe

     -- CP96S / CP96SD: Einzelstangen- und Doppelstangenmodell

     -- CP96SK: Hochtemperatur-Zylinder nach Maß

     -- CP96SR: Kolbenstange aus Edelstahl für Umgebungen mit leichter Korrosion

3-Schritte-Schnellauswahlhilfe

   1. Bohrungsauswahl: Erforderlichen Schub berechnen, Reserve ≥50 % Sicherheitsmarge; Priorisieren Sie CP96S für hohe Geschwindigkeit und geringe Geräuschentwicklung.

   2. Hubbestätigung: Fügen Sie einen Sicherheitsspielraum von 10 bis 20 mm hinzu. Maximaler Standardhub 800 mm, kundenspezifisch bis 2000 mm.

   3. Konfigurationsabgleich

     -- Positionsrückmeldung: Wählen Sie das -S-Magnetmodell mit M9B/A93-Magnetschaltern;

     -- Montage: L-Fußhalterung für horizontale schwere Last; F-Flansch für vertikalen Einbau;

     -- Besondere Umgebung: Wählen Sie CP96SK für hohe Temperaturen, CP96SR für korrosive Bedingungen.

Zusammenfassung in einem Satz

     SOLH CP96S ISO15552 Spurstangenzylinder, ausgestattet mit doppeltem Luft- und Gummikissen, hoher Geschwindigkeit, geringem Geräuschpegel, starker Anti-Offset-Belastbarkeit, idealer Hochleistungs-Linearantrieb für Hochfrequenz-Exportautomatisierungsgeräte.
