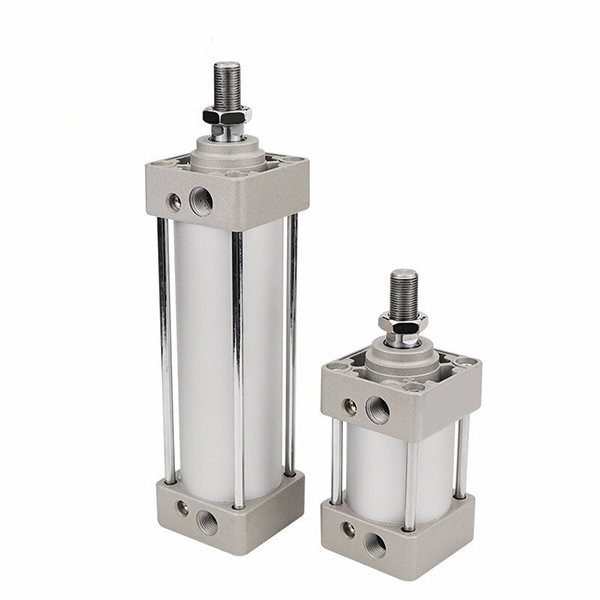

Leichter Spurstangen-Standardzylinder der MBB-Serie

Marke: SOLH von Richge Technology

Produktübersicht

     Leichter Spurstangen-Standardzylinder der SOLH MBB-Serie (MB-Z-Serie), verbesserter Nachfolger der traditionellen MB-Serie mit 10 % Gewichtsreduzierung. Ausgestattet mit quadratischen Endkappen, verstellbaren Doppelend-Luftkissen und zahlreichen Montagemöglichkeiten. Weit verbreitet in allgemeinen Automatisierungsgeräten mit Bedingungen mittlerer Geschwindigkeit, hoher Frequenz und mittlerer Last. Die Einbaumaße entsprechen der Norm ISO 15552 und sind mit Spurstangenzylindern anderer Marken austauschbar.

Kernstruktur und Funktionen

   1. Struktur: Runder Aluminiumzylinder, interne Zugstangen, quadratische Endkappen, einstellbares Luftkissen an beiden Enden, hohe strukturelle Steifigkeit.

   2. Material: Harteloxierter Aluminiumzylinder, hochfeste Gussendkappen, hartverchromte Kolbenstange, hochfeste Spurstangen, verschleißfest und lange Lebensdauer.

   3. Betriebsvarianten

     -- MBB: Einzelstangen-Doppeltwirkung (ohne eingebauten Magneten)

     -- MDBB: Einzelstangen-Doppeltwirkung (eingebauter Magnetring für Signalgeber)

     -- MBW/MDBW: Doppelte Stange mit doppelter Wirkung, ausgezeichnete Anti-Torsionsleistung

   4. Kissen: Unabhängig einstellbares Luftkissen an beiden Enden reduziert effektiv Stöße, Vibrationen und Geräusche.

   5. Sensorinstallation: Vorgefertigte Nuten für magnetische Signalgeber M9B/A93/M9BW zur Erkennung der Kolbenposition.

   6. Leichtbau-Upgrade: Optimierte Endkappengeometrie, 10 % leichter als das alte MB-Modell, einfachere Montage und Transport.

   7. Standardkompatibilität: Montagestandard ISO 15552, direkte markenübergreifende Austauschbarkeit.

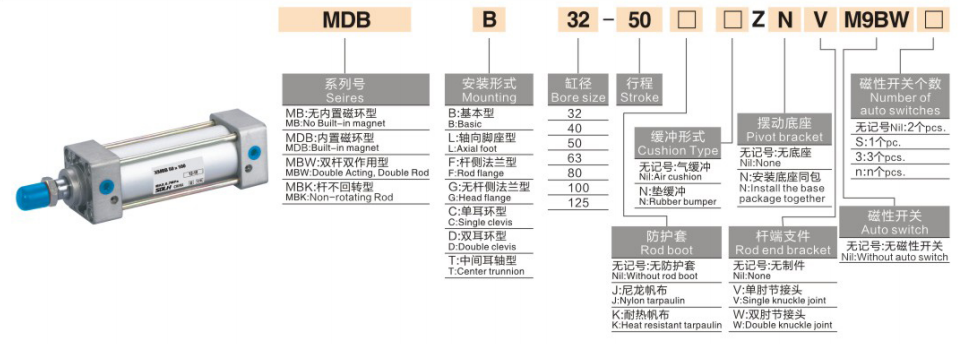

Vollständige Modellcodierungsregel

   1. Modellbeispiel: MDBB40-100Z-M9BW

   2. Beispiele für Standardbestellungen

     -- MBB50-200Z: Bohrung 50, Hub 200, leichtes Basismodell ohne Magnet

     -- MDBB63-150Z-LB: Bohrung63, Hub150, eingebauter Magnet, Fußmontage

     -- MDBB80-300Z-FA: Bohrung 80, Hub 300, stangenseitige Flanschmontage

Grundlegende technische Spezifikationen

Theoretische Schub- und Zugkraft bei 0,5 MPa (Einzelstange, Einheit: N)

 1. Doppeltwirkender MBB / MDBB

Montagearten und abgeleitete Modelle

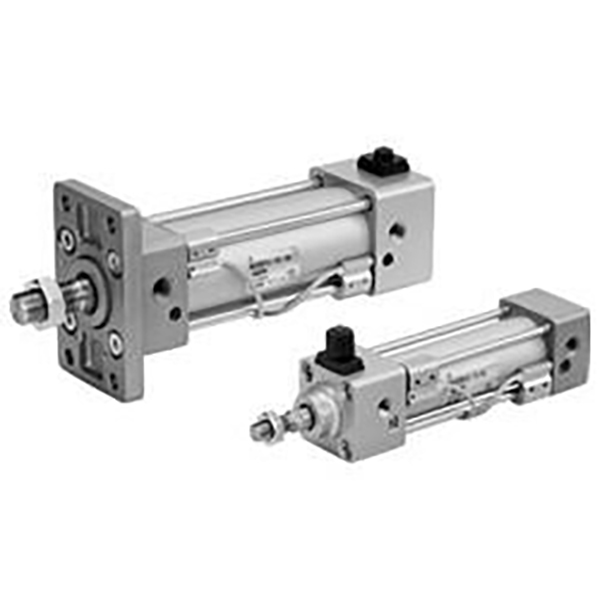

   1. Montagemöglichkeiten

     -- B-Basistyp: Direkte Installation über Endkappen-Durchgangslöcher

     -- LB-Fußhalterung: Stabile horizontale Installation für schwere Lasten

     -- FA/FB-Flansch: Stangenseitiger/kopfseitiger Flansch für vertikale Montage

     -- C/D-Gabelkopf: Einzel-/Doppelgabelkopf für schwenkbare Schwenkbewegung

     -- T Trunnion: Mittlere Zapfenhalterung für Wendemechanismus

   2. Hauptableitungsreihe

     -- MBB/MDBB/MBW: Standard-Zylinder mit Einzelstange ohne Magnet/Magnet und Zylinder mit Doppelstange

     -- MBK/MDBK: Zylinder mit nicht rotierender Stange, um ein Verdrehen der Kolbenstange zu verhindern

     --XB6 Hochtemperaturtyp: Arbeitsbereich -20~+150℃

     -- -XC6 Edelstahl-Kolbenstange: Für leicht korrosive und feuchte Umgebungen

3-Schritte-Schnellauswahlhilfe

   1. Bohrungsauswahl: Erforderlichen Schub anhand der tatsächlichen Last berechnen, Sicherheitsmarge ≥50 % einhalten. Priorisieren Sie MBB für die allgemeine Automatisierung mittlerer Geschwindigkeit und mittlerer Last.

   2. Hubbestätigung: Fügen Sie zum effektiven Hub einen Sicherheitsspielraum von 10 bis 20 mm hinzu. Maximaler Standardhub 1000 mm, kundenspezifisch bis 1500 mm.

   3. Konfigurationsabgleich

     -- Positionserkennung: Wählen Sie das MDBB-Modell mit integriertem Magneten, passend zu den Signalgebern M9B/A93.

     -- Montage: LB-Fußhalterung für horizontale schwere Last; FA-Flansch bevorzugt für den vertikalen Einbau.

     -- Besondere Bedingungen: Wählen Sie -XB6 für hohe Temperaturen, -XC6 Edelstahlstab für korrosive Umgebungen.

Zusammenfassung in einem Satz

     Der leichte SOLH MBB-Zugstangen-Standardzylinder entspricht ISO15552, ist mit einem einstellbaren Luftkissen und mehreren Montagemethoden ausgestattet und eignet sich ideal als Allzweck-Linearantrieb für Hochfrequenz-Automatisierungsproduktionslinien mit mittlerer Last.
