Standard-Luftzylinder der SC-Serie (doppeltwirkender Zugstangentyp)

Marke: SOLH von Richge Technology

Produktübersicht

     Zugstangen-Standardzylinder der SOLH SC-Serie, Basismodell ist ein doppeltwirkender Typ mit Einzelstange. Vier Spurstangen verriegeln die vorderen und hinteren Endkappen für eine stabile Struktur, komplettes Montagezubehör und einen großen Hubbereich. Wird häufig zum Schieben, zur Materialhandhabung und zur Positionierung in Automatisierungslinien verwendet und ist der beliebteste wirtschaftliche Standard-Pneumatikzylinder.

Kernstruktur und Designmerkmale

     -- Struktur: Vier Zugstangen verbinden Aluminiumzylinder und Endkappen, hohe Steifigkeit, stoßfest, stabiler Langzeitbetrieb.

     - Wirktyp: Einzelstange, doppelt wirkend, bidirektionale Ausgangskraft.

     -- Material: Hart eloxierter Aluminiumzylinder, bidirektionale Kolbendichtung; Kolbenstange aus hartverchromtem 45#-Stahl.

     -- Kissen: An beiden Enden verstellbares Luftkissen zur Reduzierung von Stoß- und Betriebsgeräuschen.

     -- Sensorinstallation: Sensornuten im Spurstangenbereich für CMSG/DMSG/EMSG-Magnetschalter zur Erkennung der Kolbenposition.

     -- Vorteil: Kürzere Gehäuselänge bei gleicher Bohrungsgröße im Vergleich zum ISO15552-Profilzylinder, wettbewerbsfähige Kosten.

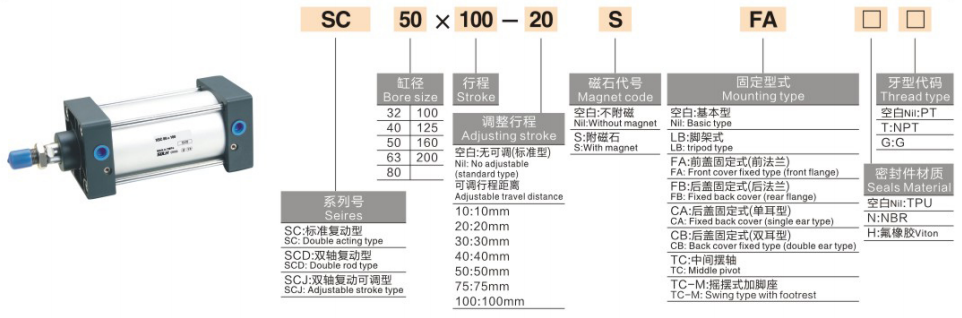

Vollständige Modellcodierungsregel

   1. Modellbeispiel: SC50×100-S

   2. Derivative Modelle

     -- SCD: Doppelte Stange, doppelt wirkend, verdrehsicher

     -- SCJ: Doppelstange mit einstellbarem Hub

     -- SCF: Integrierter Magnetventilzylinder

     -- SCL: Abschließbarer Zylinder, der die Last hält, wenn die Luftzufuhr unterbrochen wird

   3. Beispiele für Standardbestellungen

     -- SC63×150-S: Bohrung63, Hub150, eingebauter Magnet, Grundtyp

     -- SCJ40×200-S: Bohrung 40, Hub 200, einstellbarer Hub, mit Magnet

Grundlegende technische Spezifikationen

Theoretischer Schub bei 0,5 MPa (Einzelstab, Einheit: N, Sicherheitsfaktor ≥2)

Montagearten und Zubehör

   1. Montagemöglichkeiten

     -- Grundtyp, FA/FB-Flansch, CA/CB-Gabelkopf, LB-Fußbefestigung, TC/TCM1-Drehzapfen.

   2. Optionales Zubehör

     -- Schwimmendes Gelenk, Stangenauge, I/Y/U/F-Stecker, CMSG/DMSG/EMSG-Magnetschalter.

3-Schritte-Schnellauswahlhilfe

   1. Bohrungsauswahl: Erforderliche Schubkraft basierend auf der Last berechnen, Reserve ≥50 % Sicherheitsmarge; Upgrade-Größe für Ausleger-/Offset-Last.

   2. Hubbestätigung: 10–20 mm Sicherheitsspielraum zum effektiven Hub hinzufügen; Maximaler Standardhub 1000 mm.

   3. Konfigurationsabgleich

     - Positionsrückmeldung: Wählen Sie das Magnetmodell -S und passen Sie die Magnetschalter an.

     -- Montage: Flansch/Fuß/Gabelkopf entsprechend Maschinenlayout auswählen;

     -- Sonderfunktion: SCD für Doppelstange, SCJ für einstellbaren Hub, SCL für Lastverriegelung.

Zusammenfassung in einem Satz

     Wirtschaftlicher Zugstangen-Standardzylinder der SOLH SC-Serie mit einstellbarer Luftpolsterung und zahlreichen Montagemöglichkeiten, idealer, kostengünstiger Linearantrieb für allgemeine Schiebe-, Transfer- und Positionierungsaufgaben in der Automatisierung.
