SAI-Serie ISO15552 Standardzylinder mit spurstangenfreiem Profil

Marke: SOLH von Richge Technology

Produktübersicht

     Der doppeltwirkende Profilzylinder der SOLH SAI-Serie entspricht der internationalen Norm ISO 15552 (ursprünglich ISO6431) / VDMA 24562. Gleiche Montageabmessungen wie die Serien SI, SE und FESTO DNC für direkten Austausch. Er zeichnet sich durch ein hohes Preis-Leistungs-Verhältnis, eine stabile Leistung und eine lange Lebensdauer aus und ist der am häufigsten verwendete mittelgroße ISO-Standardzylinder für Automatisierungsgeräte.

Kernstruktur und Designmerkmale

   1. Standardkonformität: ISO15552 / VDMA24562, vollständig austauschbare Montageabmessungen und Zubehör.

   2. Struktur: M-förmiger integrierter quadratischer Aluminiumprofilzylinder ohne freiliegende Zugstangen, hohe Steifigkeit und Korrosionsschutz. Zweiseitige Sensornuten für CMSE / DMSE / CS1-Magnetschalter.

   3. Betriebsvarianten

     -- SAI: Standardmodell mit doppelter Wirkung und Einzelstange

     -- SAID: Doppelte Stange mit doppelter Wirkung, ausgezeichnete Anti-Torsionskapazität

     -- SAIJ: Doppelstange mit einstellbarem Hub

     -- SEGEL: Abschließbarer Zylinder, der die Last hält, wenn die Luftzufuhr unterbrochen wird

     -- SAIF: Zylinder mit integriertem Magnetventil

     -- Suffix -S: Eingebauter Magnetring für Positionssensor (ohne -S = nicht magnetisch)

   4. Kissensystem: Standardmäßiges, doppelseitig verstellbares Luftkissen + elastisches PPV-Pufferpolster, reduziert effektiv Stöße und Geräusche bei hoher Geschwindigkeit und schwerer Last.

   5. Abdichtung: Doppelte Einweg-Ausgleichsdichtung vom Y-Typ mit Ölspeichernut, niedriger Anlaufdruck (0,1 MPa), ölfreier Betrieb. Kolbenstange aus hartverchromtem 45#-Stahl, verschleißfest und rostfrei.

Vollständige Modellcodierungsregel

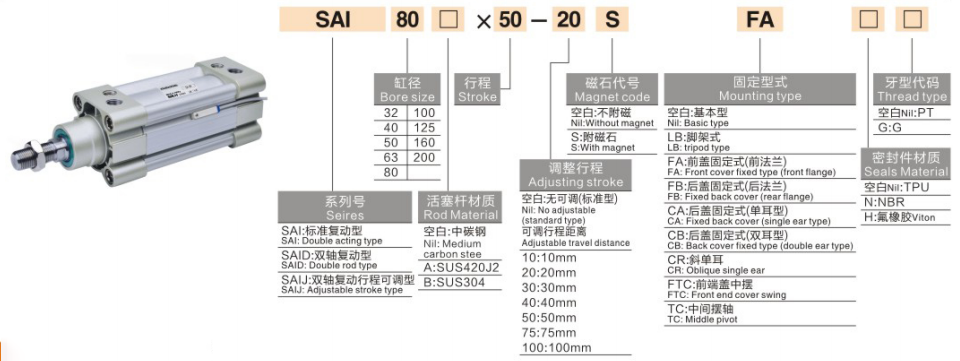

  1. Modellbeispiel: SAI50×150-S-FA

   2. Beispiele für Standardbestellungen

     -- SAI63×200-S: Bohrung63, Hub200, eingebauter Magnet, Grundtyp

     -- SAID40×100-FB: Bohrung 40, Hub 100, Doppelstange, hintere Flanschmontage

     -- SAIL80×300-S-LB: Bohrung 80, Hub 300, abschließbarer Typ, Fußmontage

Grundlegende technische Spezifikationen

Theoretische Schub- und Zugkraft bei 0,6 MPa (Einzelstange, Einheit: N, Sicherheitsfaktor ≥2)

Montagearten und abgeleitete Modelle

   1. Montagemöglichkeiten

     -- Grundtyp, LB-Fußbefestigung, FA/FB-Flansch, CA/CB-Gabelkopf, TC/TCM-Drehzapfen. Optionales Zubehör: Schwimmgelenk, Stangenauge, I/Y/U/F-Stecker.

   2. Hauptableitungsreihe

     -- SAID: Doppelstange doppeltwirkend

     -- SAIJ: Doppelstange mit einstellbarem Hub

     -- SEGEL: Abschließbarer Zylinder zum Halten der Zwischenposition

     -- SAIF: Integrierter Magnetventilzylinder

3-Schritte-Schnellauswahlhilfe

   1. Bohrungsauswahl: Erforderlichen Schub entsprechend der Last berechnen, Reserve ≥50 % Sicherheitsmarge; Upgrade um 1 bis 2 Größen unter versetzter Last/freitragender Last.

   2. Hubbestätigung: 20–50 mm Sicherheitsspielraum zum effektiven Hub hinzufügen; Maximaler Standardhub 1000 mm, kundenspezifisch bis 2000 mm.

   3.Konfigurationsabgleich

     -- Positionsrückmeldung: -S-Magnetmodell auswählen, passend zu CMSE/DMSE-Magnetschaltern;

     -- Montage: LB-Fußhalterung für horizontale schwere Last; FA-Flansch bevorzugt für vertikalen Einbau;

     -- Sonderfunktion: Wählen Sie SAID für Doppelstange, SAIJ für einstellbaren Hub, SAIL für Positionsverriegelung, SAIF für kompakte Anordnung.

Zusammenfassung in einem Satz

     Der spurstangenfreie Profilzylinder SOLH SAI ISO15552 kann direkt die Serien DNC, SE und SI von FESTO ersetzen, ausgestattet mit einstellbarem PPV-Puffer und umfangreichen Varianten, kostengünstigem allgemeinen Linearantrieb für Exportautomatisierung, Verpackung und Werkzeugmaschinenausrüstung.
