Spurstangenloser quadratischer Standardzylinder der Serie SE ISO15552

Marke: SOLH von Richge Technology | Katalogversion exportieren

Produktübersicht

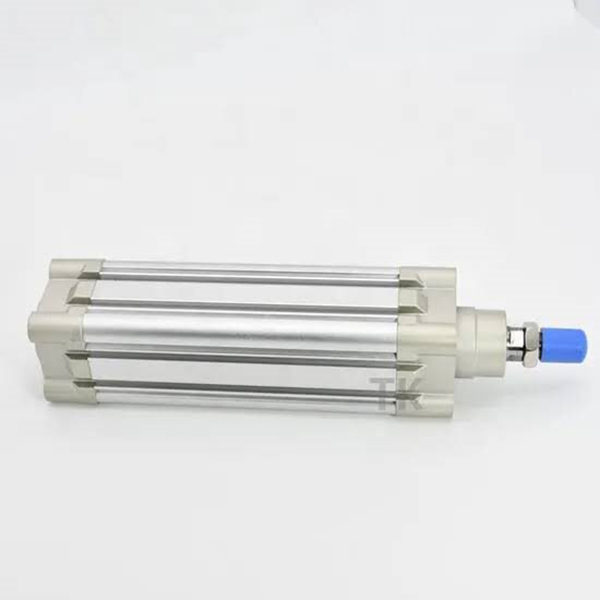

     Der zugstangenfreie quadratische Standardzylinder der Serie SOLH SE entspricht der internationalen Norm ISO 15552 / VDMA 24562. Integrierter quadratischer Aluminiumzylinder mit verstellbarem Doppelend-Luftkissen und 3-seitigen Sensorbefestigungsnuten. Geeignet für allgemeine Automatisierung, Langhubanwendungen, Hochfrequenzzyklen und mittelschwere Lastanwendungen. Direkter mechanischer Austausch mit den Serien SMC CP96S und FESTO DNC.

Kernstruktur und Designmerkmale

   1. Struktur: Integrierter quadratischer Aluminiumzylinder ohne Zugstangen, abgestimmt auf vordere und hintere Endkappen, einstellbares Luftkissen an beiden Enden, hohe Steifigkeit und kompaktes Layout.

   2. Material: Hart eloxierter Aluminiumzylinder, hochfeste gegossene Endkappen, hartverchromte 45#-Stahlkolbenstange, leicht und verschleißfest.

   3. Betriebsvarianten

     -- SE: Standardmodell mit doppelter Wirkung und einfacher Kolbenstange

     -- SED: Doppelte Stange mit doppelter Wirkung zur Verhinderung der Torsion

     -- SEJ: Doppelstange mit einstellbarem Hub

     -- BSE: Abschließbarer Zylinder zum Halten der Zwischenposition

     -- Suffix -S: Eingebauter Magnetring für Magnetschalter (ohne -S = kein Magnet)

   4. Dichtung: NBR+PA-Verbund-Doppel-Y-Dichtung mit Ölspeicherkompensation, niedrigem Anlaufdruck und langer Lebensdauer.

   5. Kissen: Unabhängig einstellbares Luftkissen an beiden Enden, um Stöße zu absorbieren und Vibrationen und Geräusche zu reduzieren.

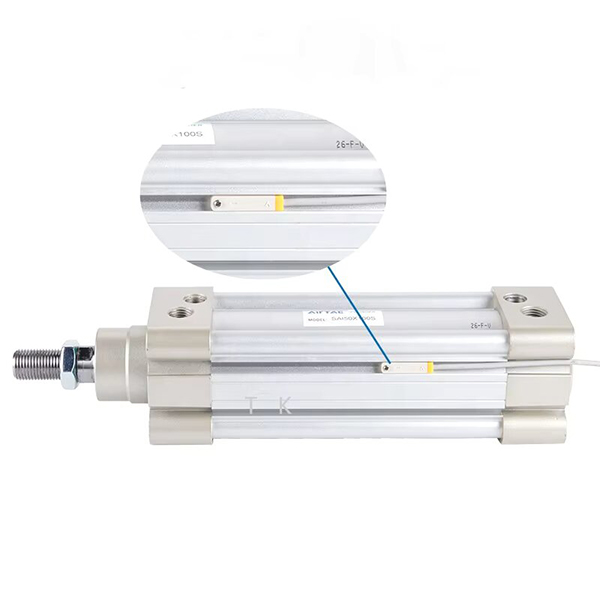

   6. Sensoranordnung: Dreiseitige Montagenuten (oben / links / rechts) für CMSE / DMSE-Magnetschalter, flexibler Installationswinkel.

   7. Austauschbarkeit: ISO15552-Standardabmessung, direkter Ersatz für SMC CP96S und FESTO DNC.

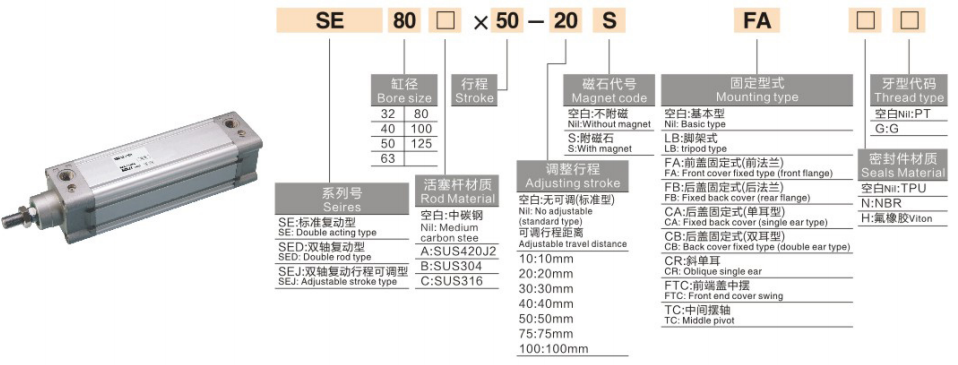

Vollständige Modellcodierungsregel

   1. Modellbeispiel: SE50-200-S-FA

   2. Beispiele für Standardbestellungen

     -- SE63-150-S-LB: Bohrung63, Hub150, eingebauter Magnet, Fußmontage

     -- SED40-100-FB: Bohrung 40, Hub 100, Doppelstange, hintere Flanschmontage

     -- BSE80-300-S: Bohrung 80, Hub 300, abschließbare Ausführung mit integriertem Magneten

Grundlegende technische Spezifikationen

Theoretische Schub- und Zugkraft bei 0,5 MPa (Einzelstange, Einheit: N)

   1. Doppeltwirkende SE-Einzelstange

Montagearten und abgeleitete Modelle

   1. Montagemöglichkeiten

     -- Basistyp: Direkte Installation durch Endkappenlöcher

     -- LB-Fußmontage: Bevorzugt für horizontale mittelschwere Lasten

     -- FA/FB-Flansch: Vorderer/hinterer Flansch für den vertikalen Einbau der Vorrichtung

     -- CA/CB-Gabelkopf: Einzel-/Doppelgabelkopf für schwenkbare Schwenkbewegung

   2. Hauptableitungsreihe

     -- SE / SED / SEJ: Einzelstange, Doppelstange, Doppelstange mit einstellbarem Hub

     -- BSE: Abschließbarer Zylinder für beliebige Zwischenpositionsstopps

     -- Kundenspezifische Hochtemperaturversion: Spezialdichtung für -20~+150℃

3-Schritte-Schnellauswahlhilfe

   1. Bohrungsauswahl: Erforderlichen Schub berechnen, Reserve ≥50 % Sicherheitsmarge; Priorisieren Sie SE für schwere Lasten und langen Hub.

   2. Hubbestätigung: Fügen Sie einen Sicherheitsspielraum von 10 bis 20 mm hinzu. Standardmäßiger maximaler Hub 1000 mm, kundenspezifisch bis 1800 mm.

   3. Konfigurationsabgleich

     -- Positionsrückmeldung: SE-S-Magnetmodell auswählen, CMSE/DMSE-Magnetschalter anpassen;

     -- Montage: LB-Fußhalterung für horizontale Belastung, FA-Flansch für vertikale Montage;

     -- Mittlere Schließanforderung: Wählen Sie einen abschließbaren Zylinder von BSE.

Zusammenfassung in einem Satz

     Der quadratische, zugstangenfreie SOLH SE ISO15552-Zylinder kann FESTO DNC und SMC CP96S direkt ersetzen, ausgestattet mit einstellbarem Luftkissen und zahlreichen Montageformen, perfekter Langhub-Linearantrieb für mittelschwere Lastautomatisierungsgeräte.
