Marke: SOLH von Richge Technology | Pneumatischer, gerader Schnellsteckverbinder für Druckluft- und Vakuumleitungen
 |
 |
 |
 |
KQ2H ist ein standardmäßiger gerader pneumatischer Steckanschluss mit Push-to-Connect-Design, der mit PU- und PA-Nylonschläuchen kompatibel ist. Es bedient sowohl Druckluft- als auch Vakuum-Rohrleitungssysteme und ist weitgehend auf die Vakuumerzeuger der Serien ZH, BM, PBM und PBX abgestimmt. Als eine der Kernsteckverschraubungsserien von SOLH kann sie importierte SMC KQ2H-Verschraubungen direkt ersetzen.
Die KQ2H-Serie umfasst drei Hauptuntertypen:
Außengewinde gerade: Ein Ende Außengewinde (Mikro-M-Gewinde / R-Kegelgewinde), ein Ende Rohreinführung
Gleicher Durchmesser, gerade (Suffix -00): Beide Enden für Rohrstumpfverbindung mit gleichem Außendurchmesser
Gerade reduzieren: Zwei Anschlüsse für unterschiedliche Rohraußendurchmesser, um einen Rohrgrößenübergang zu ermöglichen
Einhändige Montage & Demontage: Rohr einstecken für automatische Verriegelung; Drücken Sie den blauen Entriegelungsring, um den Schlauch herauszuziehen, vollständig standardisierte Abmessungen.
• Federbacken-One-Touch-Verriegelungsstruktur: Rohr automatisch eingeführt und verriegelt. Drücken Sie den Entriegelungskragen, um das Rohr für eine bequeme Montage abzunehmen.
• Materialzusammensetzung: Verstärkter POM-Kunststoffkörper; Gewindeende aus vernickeltem Messing für Rostschutz und zuverlässige Abdichtung.
• Dichtung aus NBR-Nitrilkautschuk Funktioniert zuverlässig für positive Druckluft- und negative Vakuumkreise.
• Vollständige Abdeckung: Winzige Rohre Φ2/3,2/4, normale Φ6/8/10/12 und große Rohre Φ16. Unterstützt Mikro-M-Gewinde (M3, M5, M6) und zöllige R-Kegelgewinde (1/8,1/4,3/8,1/2), geeignet für Vakuumerzeuger und Mikrozylinder.
• Kompakte Größe, ideal für den Einbau in engen Räumen automatisierter Maschinen.
Beispiele:

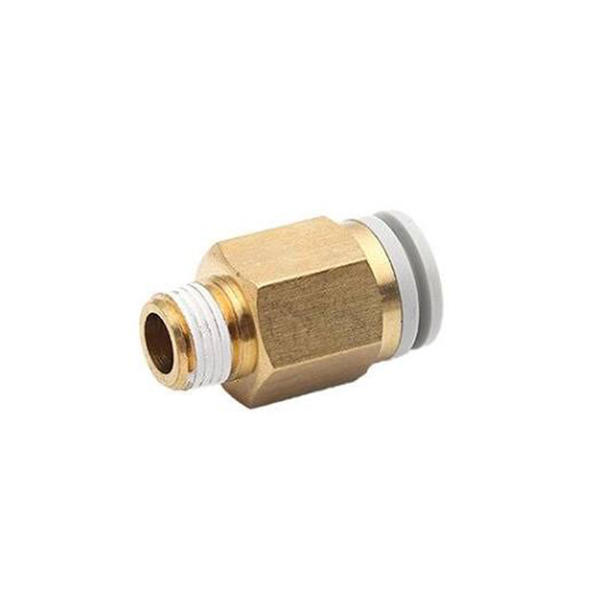

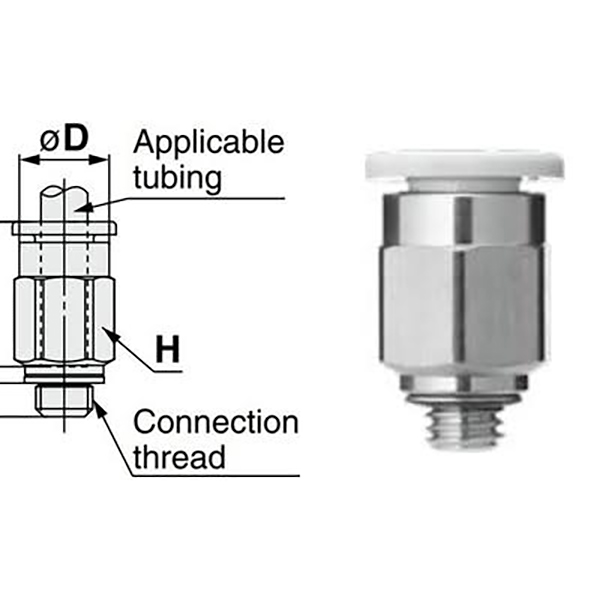

KQ2H04-M5: Gerades Anschlussstück mit Außengewinde für Φ4-Rohr, M5×0,8 Außengewinde
KQ2H06-01S: Gerades Anschlussstück mit Außengewinde für Φ6-Rohr, konisches R1/8-Außengewinde

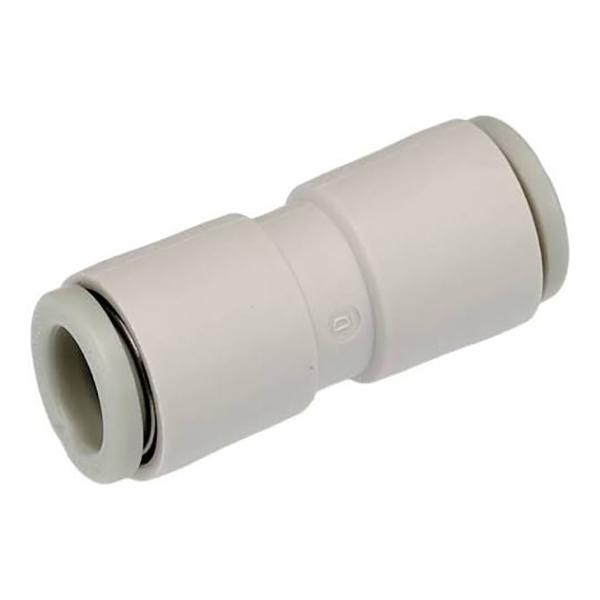

KQ2H08-00: Gerades Anschlussstück mit gleichem Durchmesser, beide Anschlüsse für Φ8-Schläuche

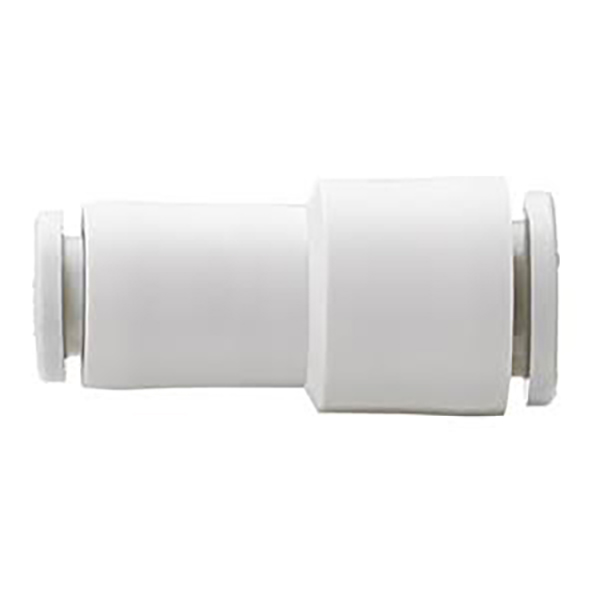

KQ2H06-08: Gerades Reduzierstück, Φ6 auf der einen Seite, Φ8 auf der anderen Seite
|
Codesegment |
Beschreibung |
|
KQ2H |
Seriencode: gerader Steckanschluss |
|
23.02.04.06.08.10.12.16 |
Rohraußendurchmesser ΦD: 2 /3,2 /4 /6 /8 /10 /12 /16 mm |
|
M3G/M5/M6 |
Metrisches Mikro-Außengewinde: M3×0,5 / M5×0,8 / M6×1,0 |
|
01S/02S/03S/04S |
Imperiales R-Außenkegelgewinde: R1/8 / R1/4 / R3/8 / R1/2 |
|
-00 |
Gleicher Durchmesser gerade, gleiche Rohrgröße an beiden Enden |
|
Zweistellig, z.B. 06-08 |
Reduzierstück gerade: Rohrdurchmesser vorne → Rohrdurchmesser hinten |
|
Artikel |
Parameter |
|
Anwendbares Medium |
Druckluft, Vakuum, Unterdruck |
|
Betriebsdruck |
0~1,0 MPa; Maximales Vakuum: -95 kPa |
|
Betriebstemperatur |
-5℃ ~ +60℃ |
|
Körpermaterial |
Verstärktes POM; Gewinde: Messing vernickelt |
|
Dichtungsmaterial |
NBR-Nitrilkautschuk |
|
Kompatible Schläuche |
PU-Rohr, PA-Nylonrohr |
|
Operationsmethode |
Zum Verriegeln einsetzen; Drücken Sie den Entriegelungsring, um den Schlauch abzunehmen |
5.1 Außengewinde mit metrischem Mikrogewinde
|
Modelllll |
Faden |
Rohr ΦD |
|
KQ2H02-M3G |
M3×0,5 |
Φ2 |
|
KQ2H02-M5 |
M5×0,8 |
Φ2 |
|
KQ2H23-M3G |
M3×0,5 |
Φ3,2 |
|
KQ2H23-M5 |
M5×0,8 |
Φ3,2 |
|
KQ2H04-M3G |
M3×0,5 |
Φ4 |
|
KQ2H04-M5 |
M5×0,8 |
Φ4 |
|
KQ2H04-M6 |
M6×1,0 |
Φ4 |
|
KQ2H06-M5 |
M5×0,8 |
Φ6 |
|
KQ2H06-M6 |
M6×1,0 |
Φ6 |

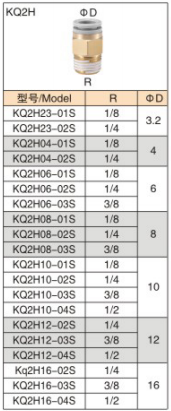

5.2 Außengewinde mit imperialem R-Kegelgewinde
|
Modelllll |
Faden |
Rohr ΦD |
|
KQ2H23-01S |
R1/8 |
Φ3,2 |
|
KQ2H23-02S |
R1/4 |
Φ3,2 |
|
KQ2H04-01S |
R1/8 |
Φ4 |
|
KQ2H04-02S |
R1/4 |
Φ4 |
|
KQ2H06-01S |
R1/8 |
Φ6 |
|
KQ2H06-02S |
R1/4 |
Φ6 |
|
KQ2H06-03S |
R3/8 |
Φ6 |
|
KQ2H08-01S |
R1/8 |
Φ8 |
|
KQ2H08-02S |
R1/4 |
Φ8 |
|
KQ2H08-03S |
R3/8 |
Φ8 |
|
KQ2H10-01S |
R1/8 |
Φ10 |
|
KQ2H10-02S |
R1/4 |
Φ10 |
|
KQ2H10-03S |
R3/8 |
Φ10 |
|
KQ2H10-04S |
R1/2 |
Φ10 |
|
KQ2H12-02S |
R1/4 |
Φ12 |
|
KQ2H12-03S |
R3/8 |
Φ12 |
|
KQ2H12-04S |
R1/2 |
Φ12 |
|
KQ2H16-02S |
R1/4 |
Φ16 |
|
KQ2H16-03S |
R3/8 |
Φ16 |
|
KQ2H16-04S |
R1/2 |
Φ16 |
5.3 Gerade Serie -00 mit gleichem Durchmesser
|
Modelllll |
Rohr ΦD |
|
KQ2H02-00 |
Φ2 |
|
KQ2H23-00 |
Φ3,2 |
|
KQ2H04-00 |
Φ4 |
|
KQ2H06-00 |
Φ6 |
|
KQ2H08-00 |
Φ8 |
|
KQ2H10-00 |
Φ10 |
|
KQ2H12-00 |
Φ12 |
|
KQ2H16-00 |
Φ16 |
5.4 Reduzierung gerader Reihen
|
Modelllll |
Rohr ① |
Rohr ② |
|
KQ2H02-23 |
Φ2 |
Φ3,2 |
|
KQ2H02-04 |
Φ2 |
Φ4 |
|
KQ2H23-04 |
Φ3,2 |
Φ4 |
|
KQ2H23-06 |
Φ3,2 |
Φ6 |
|
KQ2H04-06 |
Φ4 |
Φ6 |
|
KQ2H06-08 |
Φ6 |
Φ8 |
|
KQ2H08-10 |
Φ8 |
Φ10 |
|
KQ2H10-12 |
Φ10 |
Φ12 |
|
KQ2H12-16 |
Φ12 |
Φ16 |
•Passende Luftversorgungs- und Adsorptionsleitungen für Vakuumerzeuger ZH / BM / PBM / PBX
• Verrohrung von Mikrozylindern und Magnetventilen an Automatisierungsgeräten, Installation auf engstem Raum
• Hauptluftleitungszweig, Rohrstumpfverbindung mit gleichem Durchmesser oder Rohrgrößenübergang
• Pneumatische Prüfvorrichtungen, Roboter-Pneumatikschaltungen
1. Schneiden Sie den Schlauch flach und gratfrei ab. Grate zerkratzen die Dichtungsringe und verursachen Luft- oder Vakuumlecks.
2. Führen Sie den Schlauch vollständig ein, bis er fest sitzt und in die Backen einrastet. Drücken Sie immer den Entriegelungsring, bevor Sie den Schlauch herausziehen. Ziehen Sie niemals mit Gewalt.
3. Empfohlen für starre PU/PA-Nylonschläuche. Ein dünnwandiger PE-Weichschlauch wird nicht empfohlen.
4. Bestätigen Sie die Einstecktiefe unter Vakuumbedingungen. Vergleichen Sie bei wiederholten Unterdruckzyklen die BPS-Anschraubanschlüsse zur alternativen Auswahl.
