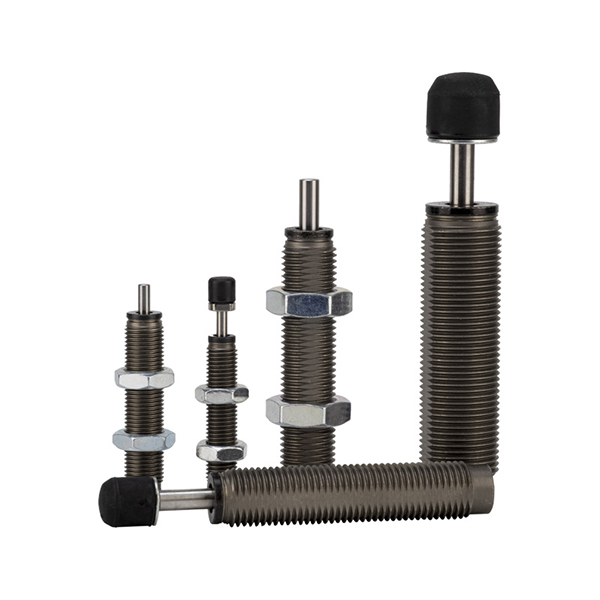

Nicht einstellbarer hydraulischer Stoßdämpfer der RB RBQ-Serie

Nicht einstellbarer hydraulischer Stoßdämpfer der SOLH RB-Serie | SMC Standard-Ersatzdämpfer

Marke: SOLH von Richge Technology | SMC RB-äquivalenter hydraulischer Stoßdämpfer mit fester Öffnung

1. Produktübersicht

  SOLH RB-Serie sindnicht einstellbare hydraulische Stoßdämpfer nach SMC-Standard. Es wandelt die kinetische Energie des Aufpralls über eine interne poröse Drosselstruktur in Wärmeenergie um. Keine Anpassung erforderlich, bereit für die direkte Installation. Wird häufig zur Endlagendämpfung, Geräuschreduzierung und Kollisionsschutz von Luftzylindern, Linearschlitten und Drehmechanismen verwendet.

2. Kernfunktionen

     • Keine Anpassung erforderlich: Integrierte mehrstufige Drosselung, stabile Leistung von geringer Last bei niedriger Geschwindigkeit bis hin zu hoher Last bei hoher Geschwindigkeit nach einmaliger Installation.

     • Kompaktes Design: Kurzes Gehäuse mit Gewindebefestigung. Ermöglicht eine Montagefehlausrichtung von bis zu ±5° und ist in der Lage, Schwenkenergie von Drehantrieben zu absorbieren.

     • Starres Gehäuse: Kann als mechanischer Anschlag ohne zusätzliche harte Begrenzung dienen. Eingebaute Rückholfeder.

     • Lange Lebensdauer: Vollständig geschlossene Konstruktion mit Öldichtung zum Schutz vor Staub. Aufprallgeschwindigkeitsbereich: 0,05 ~ 5 m/s.

3. Klassifizierung der SOLH-Unterreihen

4. Referenztabelle für beliebte RB/RBC-Modelle

Modell	Faden	Hub (mm)	Absorptionsenergie (J)	Empfohlene Anwendung
RB0604	M6×0,75	4	0.5～0.98	Mikrozylinder, Miniatur-Schiebetisch
RB0805	M8×1,0	5	1.96	Φ6～Φ12 Luftzylinder
RB1006	M10×1,0	6	3.92	Φ16～Φ20 Luftzylinder
RB1412	M14×1,5	12	19.6	Φ32～Φ40 Luftzylinder
RB2015	M20×1,5	15	58.8	Φ50～Φ63 Luftzylinder
RB2725	M27×1,5	25	147	Φ80～Φ125 Luftzylinder

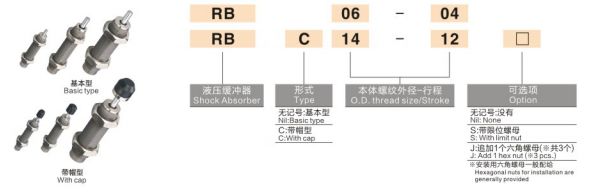

5. Modellkodierungsregel

  Beispiel: RB1412
    • RB = Hydraulischer Stoßdämpfer der Standardserie
    • 14 = Gewindegröße M14×1,5
    •12 = Pufferhub 12 mm

6. Auswahlrichtlinien

     • Berechnen Sie die Absorptionsenergie: E = ½mv² + Schub × Hub. Wählen Sie ein Modell, dessen Nennenergie ≥ berechneter Wert ist.

     • Schlaganfall richtig anpassen: Der Pufferhub muss kürzer sein als der Gesamtweg des Bewegungsmechanismus, um einen Aufprall auf den Boden zu vermeiden.

     • Aufprallgeschwindigkeit: Standardarbeitsbereich 0,05～5 m/s. Kontaktieren Sie uns für eine verstärkte Version für Ultrahochgeschwindigkeitsanwendungen.

     • Umgebungsauswahl: Wählen Sie RBL für Schneidflüssigkeit / feuchte Umgebung; Wählen Sie RBC mit Kappe für starke Staubbedingungen.

     • Fehlausrichtungsgrenze: Maximal zulässiger Exzenterwinkel ≤5°. Wenn die Fehlausrichtung diesen Wert überschreitet, ist eine schwimmende Verbindung einzubauen.

7. Installation und Vorsichtsmaßnahmen

     • Tragen Sie eine kleine Menge anaeroben Schraubensicherungsmittels auf die Gewinde auf. Verwenden Sie KEIN PTFE-Band, da es die Drosselöffnung blockieren könnte.

     • Im Lieferumfang sind zwei Sechskant-Sicherungsmuttern und eine Stoppmutter gegen Lösen enthalten.

     • Horizontal, vertikal oder in jedem Winkel montierbar; Die Kolbenstange muss in Schlagrichtung zeigen.

     • Betriebstemperatur: −10℃ ~ +80℃. Vermeiden Sie Vereisung bei niedrigen Temperaturen.

8. SOLH-Ersatzvorteil

   Die SOLH RB-Serie kopiert vollständig den SMC-Modellcode, die Abmessungen und die Leistungsparameter, direkter Ersatz für importierte Dämpfer, mit wettbewerbsfähigem Preis und kürzerer Vorlaufzeit, ideal für die Kostenreduzierung bei Massengeräten.
     •RB0805 → AC0805 ersetzen
     •RB1412 → AC1412 ersetzen
