Schwenkbare Drehsteckverschraubungen der Serie KS/KX

Schwenkbare Drehsteckverschraubungen der Serie SOLH KS/KX

Marke: SOLH von Richge Technology | 360° drehbare pneumatische Drehdurchführung

1. Produktübersicht

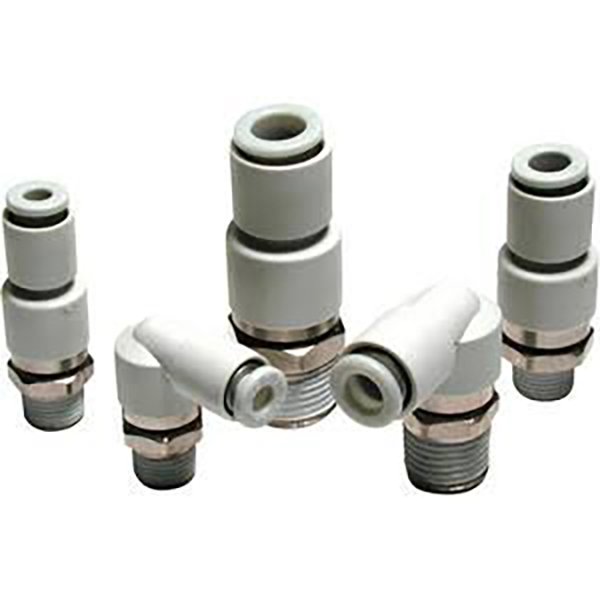

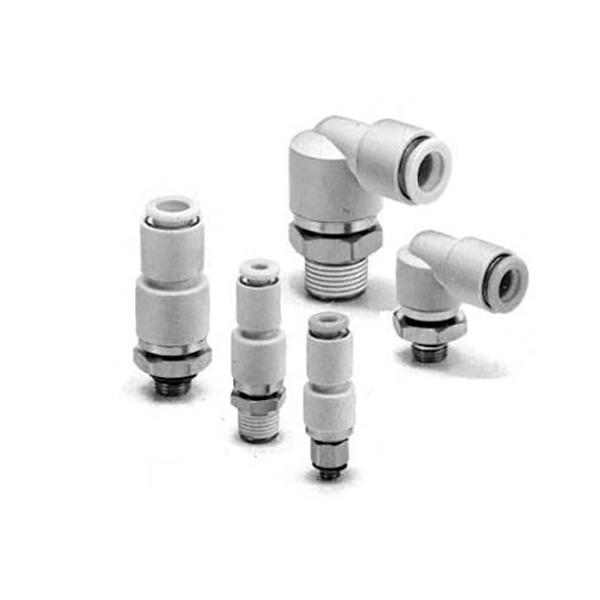

  Bei der Serie KS/KX handelt es sich um drehbare Steckverbindungen, die für kontinuierliche 360°-Drehung und oszillierende Anwendungen wie Robotermanipulatoren, Drehtische und oszillierende Zylinderenden konzipiert sind. Sie verhindern, dass sich der Luftschlauch während der Bewegung verheddert, verdreht oder auseinanderzieht.

     • KS = Standard-Schwenktyp (einzelnes Kugellager)

     • KX = Hochgeschwindigkeits-Schwenktyp (doppelte Kugellager)

2. Kernunterschied: KS vs. KX

     • KS-Standardtyp: Einzelkugellager, geringes Drehmoment. Maximale Geschwindigkeit: 500 U/min (φ4/φ6), 400 U/min (φ8), 300 U/min (φ10), 250 U/min (φ12). Geeignet für Oszillationen mit mittlerer bis niedriger Geschwindigkeit und intermittierende Rotation.

     • KX-Hochgeschwindigkeitstyp: Doppelte Kugellager, extrem niedriges Drehmoment, sanftere Drehung. Maximale Geschwindigkeit: 1500 U/min (φ4/φ6), 1200 U/min (φ8), 1000 U/min (φ10/φ12). Geeignet für kontinuierliche Hochgeschwindigkeitsrotation und häufige Oszillation.

3. Kernfunktionen

     • ✅ 360° freie Drehung: Die eingebaute Lagerbaugruppe verhindert ein Verknoten und Verdrehen der Schläuche an den rotierenden Enden.

     • ✅ Niedriges Drehmoment: Nur 0,006～0,022 N·m bei 0,5 MPa, minimale zusätzliche Belastung der Bewegungsachsen.

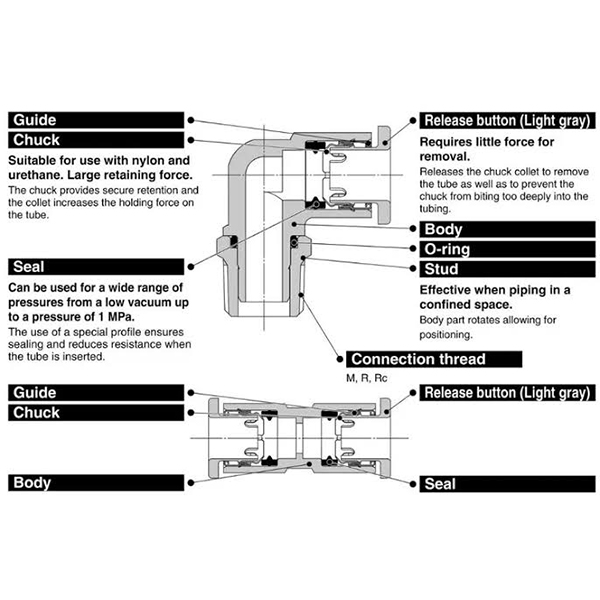

     • ✅ Interne Struktur mit Verdrehschutz: Verhindert, dass sich der Schlauch zusammen mit der Armatur dreht, und verlängert die Lebensdauer des Schlauchs.

     • ✅ Kupferfreie Konstruktion: Chemische Vernickelung, einsetzbar in kupferbeschränkten Umgebungen (Halbleiter, Lebensmittelverarbeitung, Medizin).

     • ✅ Push-to-Connect: Kompatibel mit φ4/φ6/φ8/φ10/φ12 PU-, Nylon- und Weichnylonschläuchen. Automatische Verriegelung beim Einsetzen, Druckkragen für schnelles Lösen.

     • ✅ Vakuumkompatibel: −100 kPa ~ 1,0 MPa (Aufgrund geringer inhärenter Leckage nicht für kritische Vakuumhaltung empfohlen).

     • ✅ Vorbeschichtetes Gewindedichtmittel (Suffix S): Standardoption; Bei der Installation ist kein PTFE-Band erforderlich.

4. Modellbenennung und Beispiele

  KS-Standardserie

     • KSH06-02S: Gerade (H), ø6-Rohr, R1/4-Gewinde, voraufgetragenes Dichtmittel (S)

     • KSL08-01S: Winkelstück (L), ø8-Rohr, R1/8-Gewinde, voraufgetragenes Dichtmittel (S)

  KX-Hochgeschwindigkeitsserie

     • KXH04-M5: Gerades (H), φ4-Rohr, metrisches M5×0,8-Gewinde

     • KXL10-03S: Winkelstück (L), φ10-Rohr, R3/8-Gewinde, voraufgetragenes Dichtmittel (S)

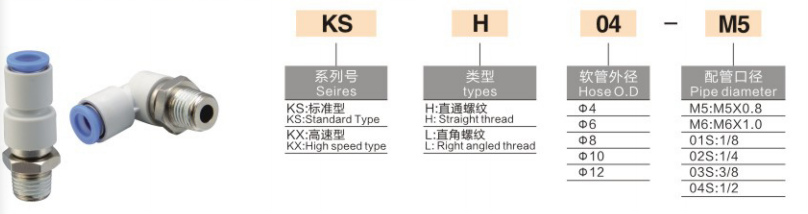

  Benennungsregel

5. Technische Spezifikationen

Gemeinsame Parameter

Drehmoment bei 0,5 MPa (N·m)

Maximale Drehzahl (U/min)

6. Anwendungsszenarien

     1. Roboterhandgelenk/-gelenk: Verhindern Sie ein Verheddern der Schläuche an rotierenden Endeffektoren des Roboters.

     2. Rundschalttische: Kontinuierliche 360°-Luftversorgung für Hochgeschwindigkeits-Drehtische.

     3. Oszillierende Zylinderenden: Wipp- und Klappmechanismus zur Entlastung der Luftleitungen durch Verdrehung.

     4. Allgemeine Automatisierung: Pneumatikeinheiten mit häufiger Oszillation und intermittierender Rotation.

7. KS / KX im Vergleich zu gewöhnlichen KQ-Steckanschlüssen

8. Auswahlhilfe

     • Niedriggeschwindigkeitsoszillation (≤500 U/min) →KS, besseres Preis-Leistungs-Verhältnis

     • Kontinuierliche Hochgeschwindigkeitsrotation (>500 U/min) →KX, Doppellager für längere Lebensdauer

     • Kupferfreie und vakuumempfindliche Umgebungen → KS/KX bevorzugen
