Abzweig-Universal-Außenwinkelstück der Serie KQ2Z
  • Abzweig-Universal-Außenwinkelstück der Serie KQ2ZAbzweig-Universal-Außenwinkelstück der Serie KQ2Z
  • Abzweig-Universal-Außenwinkelstück der Serie KQ2ZAbzweig-Universal-Außenwinkelstück der Serie KQ2Z
  • Abzweig-Universal-Außenwinkelstück der Serie KQ2ZAbzweig-Universal-Außenwinkelstück der Serie KQ2Z
  • Abzweig-Universal-Außenwinkelstück der Serie KQ2ZAbzweig-Universal-Außenwinkelstück der Serie KQ2Z
  • Abzweig-Universal-Außenwinkelstück der Serie KQ2ZAbzweig-Universal-Außenwinkelstück der Serie KQ2Z
  • Abzweig-Universal-Außenwinkelstück der Serie KQ2ZAbzweig-Universal-Außenwinkelstück der Serie KQ2Z

Abzweig-Universal-Außenwinkelstück der Serie KQ2Z

SOLH KQ2Z Mehrfachanschluss-Verteilersteckverschraubungen, äquivalenter pneumatischer Verteiler SMC KQ2Z. Vier Untertypen: 1-in-2, stapelbar KQ2ZF, 1-in-4 KQ2ZD und 1-in-6 KQ2ZT. PBT-Körper mit vernickeltem Messinggewinde, kompatibel mit PU/PA-Röhren für Vakuum- und Überdruckkreisläufe. Richge Technology bietet stabile Lagerbestände und zuverlässige Fertigung für die Automatisierung der Luftverteilung.

Mehrfachanschluss-Verteilersteckverschraubungen der Serie KQ2Z | Äquivalente pneumatische Splitter von SMC KQ2Z

Marke: SOLH von Richge Technology | KQ2Z Schnellkupplungen für pneumatische Verteiler mit mehreren Ausgängen







1. Produktübersicht

   Die KQ2Z-Serie gehört zur pneumatischen Steckverbindungsfamilie SOLH KQ2. Es handelt sich um einen Mehrfachverteiler mit Außengewinde, der über einen einzigen Lufteinlass und mehrere gleichzeitige Rohrauslässe verfügt. Push-to-Connect-Design für werkzeugloses Einsetzen und Entfernen von Schläuchen, verwendet für die zentrale Luftverteilung in pneumatischen Systemen. Vier Untermodelle verfügbar:

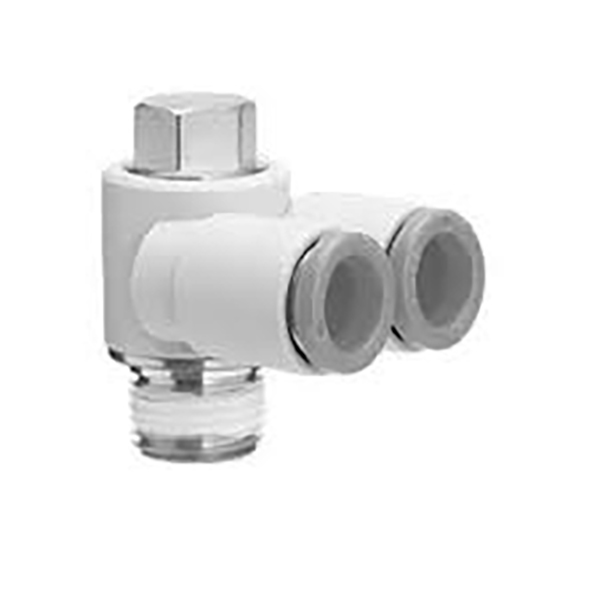

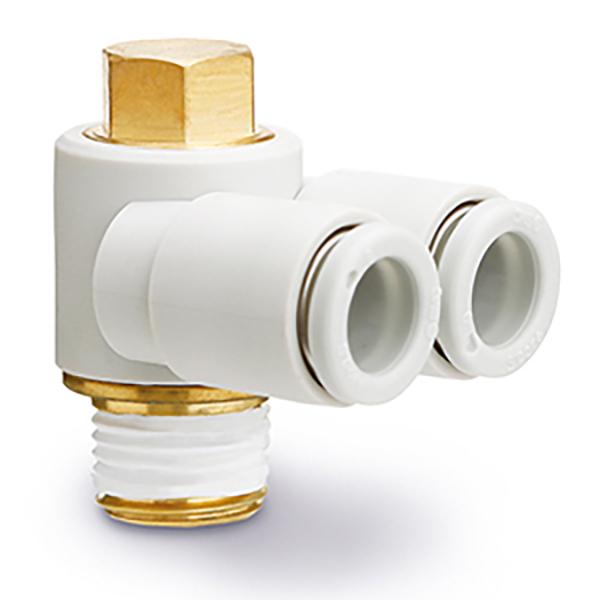

     KQ2Z: 1-in-2-out-Dual-Port, externe Sechskantmontage

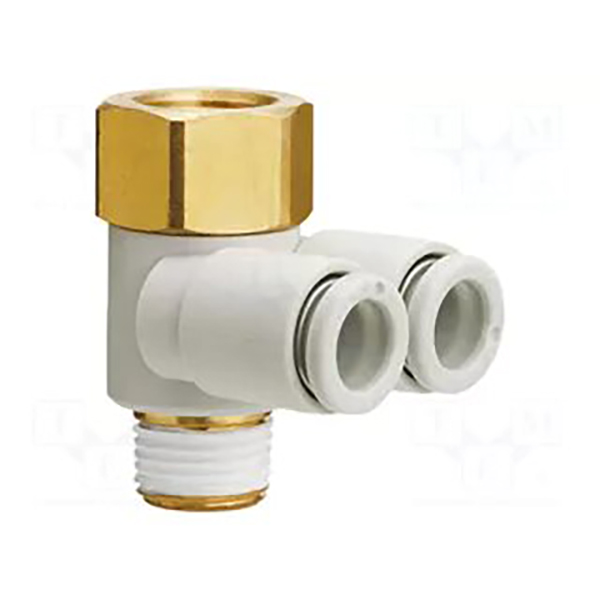

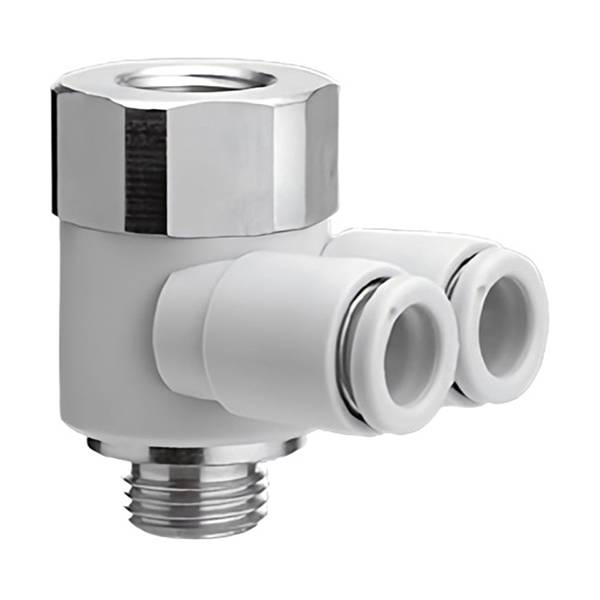

     KQ2ZF: Stapelbarer Verteiler mit 1 Eingang und 2 Ausgängen, oberes Rc-Innengewinde zur Kaskadierung zusätzlicher Verteiler

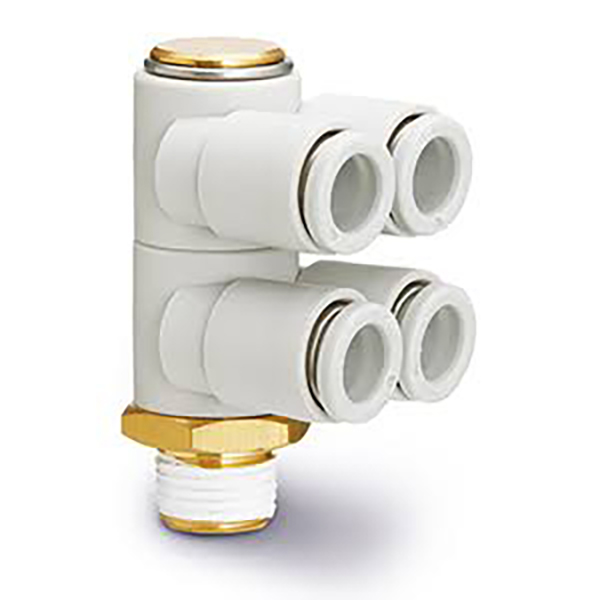

     KQ2ZD: Vierwege-Abzweigverteiler mit 1 Eingang und 4 Ausgängen

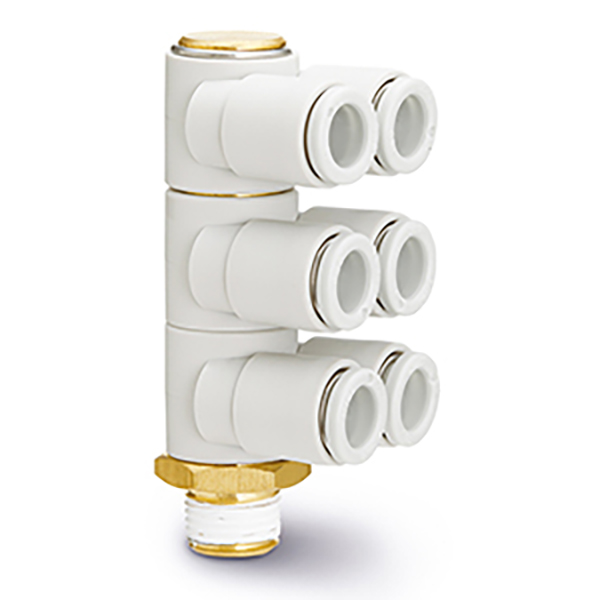

     KQ2ZT: 1-in-6-out-Sechswege-Abzweigverteiler

  Kernvorteile: Kompaktes Verteilerdesign, um Installationsraum zu sparen. PBT-Körper mit vernickeltem Messinggewinde. Kompatibel mit PU/PA-Pneumatikschläuchen, funktioniert sowohl für Überdruck- als auch für Vakuumkreise. Direkter Ersatz für Original-SMC-KQ2Z-Armaturen.


2. Erläuterung des Modellcodes

 Format: KQ2Z □□ - □□S

     KQ2Z: Seriencode für Abzweigverteiler mit mehreren Anschlüssen
     □□: Rohraußendurchmesser ΦD (04=4mm,06=6mm,08=8mm,10=10mm,12=12mm)

  Suffix:

     01S02S/03S/04S: Imperiales R-Außenkegelgewinde (1/8",1/4",3/8",1/2")
     M5: Metrisches Außengewinde M5×0,8

     KQ2ZF: Stapelbare Version, unteres R-Außengewinde + oberes Rc-Innengewinde. Mehrere KQ2ZF können Ende an Ende verbunden werden, um die Auslassmenge zu erweitern.


3. Vollständige Modellliste

3.1 KQ2Z (1 Eingang, 2 Ausgänge, externe Sechskantmontage)

Modelllll

Außengewinde R

Rohr ΦD

KQ2Z04-01S

R1/8

4

KQ2Z04-M5

M5×0,8

4

KQ2Z06-01S

R1/8

6

KQ2Z06-02S

R1/4

6

KQ2Z06-03S

R3/8

6

KQ2Z08-01S

R1/8

8

KQ2Z08-02S

R1/4

8

KQ2Z08-03S

R3/8

8

KQ2Z10-02S

R1/4

10

KQ2Z10-03S

R3/8

10

KQ2Z12-03S

R3/8

12

KQ2Z12-04S

R1/2

12

3.2 KQ2ZF (stapelbarer Typ mit 1 Eingang und 2 Ausgängen, R + Rc-Gewinde)

Modelllll

R/Rc-Gewinde

Rohr ΦD

KQ2ZF04-M5

M5×0,8

4

KQ2ZF04-01S

R1/8

4

KQ2ZF06-01S

R1/8

6

KQ2ZF06-02S

R1/4

6

KQ2ZF08-01S

R1/8

8

KQ2ZF08-02S

R1/4

8

KQ2ZF10-02S

R1/4

10

KQ2ZF10-03S

R3/8

10

KQ2ZF12-03S

R3/8

12

KQ2ZF12-04S

R1/2

12

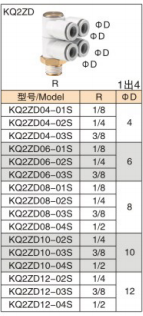

3.3 KQ2ZD (1 Eingang, 4 Ausgänge)

Modelllll

Außengewinde R

Rohr ΦD

KQ2ZD04-01S

R1/8

4

KQ2ZD04-02S

R1/4

4

KQ2ZD04-03S

R3/8

4

KQ2ZD06-01S

R1/8

6

KQ2ZD06-02S

R1/4

6

KQ2ZD06-03S

R3/8

6

KQ2ZD08-01S

R1/8

8

KQ2ZD08-02S

R1/4

8

KQ2ZD08-03S

R3/8

8

KQ2ZD08-04S

R1/2

8

KQ2ZD10-02S

R1/4

10

KQ2ZD10-03S

R3/8

10

KQ2ZD10-04S

R1/2

10

KQ2ZD12-02S

R1/4

12

KQ2ZD12-03S

R3/8

12

KQ2ZD12-04S

R1/2

12

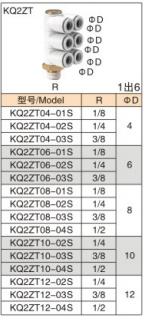

3,4 KQ2ZT (1 Eingang, 6 Ausgänge)

Modelllll

Außengewinde R

Rohr ΦD

KQ2ZT04-01S

R1/8

4

KQ2ZT04-02S

R1/4

4

KQ2ZT04-03S

R3/8

4

KQ2ZT06-01S

R1/8

6

KQ2ZT06-02S

R1/4

6

KQ2ZT06-03S

R3/8

6

KQ2ZT08-01S

R1/8

8

KQ2ZT08-02S

R1/4

8

KQ2ZT08-03S

R3/8

8

KQ2ZT08-04S

R1/2

8

KQ2ZT10-02S

R1/4

10

KQ2ZT10-03S

R3/8

10

KQ2ZT10-04S

R1/2

10

KQ2ZT12-02S

R1/4

12

KQ2ZT12-03S

R3/8

12

KQ2ZT12-04S

R1/2

12


4. Material- und technische Spezifikationen

Artikel

Parameter

Körpermaterial

Technischer PBT-Kunststoff, hohe Festigkeit und Schlagfestigkeit

Thread-Komponente

Vernickeltes Messing, rostfrei und korrosionsbeständig

Dichtungsring

NBR-Nitrilkautschuk

Kompatible Schläuche

PU-Rohr, PA-Nylon-Pneumatikrohr

Arbeitsdruck

0~1,0 MPa, anwendbar für Vakuum-Unterdruck

Betriebstemperatur

-20℃ ~ +60℃

Verbindungsmethode

Steckanschluss; Drücken Sie den Entriegelungsring, um den Schlauch einzuführen/zu entfernen


5. Anwendungsszenarien

     • Automatisierungsmaschinen, Roboter-Saugnapf-Arrays: Einzelluftquelle, Mehrwegeverteilung, Ersetzen herkömmlicher Verteilerblöcke und Einsparung von Platzbedarf bei der Installation

     • Synchronisierte Luftversorgung für mehrere Zylinder, zentrale Verrohrung um kompakte Ventilinseln

     • KQ2ZF kann in Reihe gestapelt werden, um die Auslassmenge bei Bedarf zu erweitern, flexible Verteilerbaugruppe

     • Importersatz, Drop-In-Ersatz für Verteileranschlüsse der Serie KQ2Z von SMC


6. Installationshinweise

     •  Schneiden Sie das Rohrende vertikal flach ab und führen Sie das Rohr vollständig in den Anschlussboden ein, um eine zuverlässige Abdichtung zu gewährleisten.

     •  Wickeln Sie eine kleine Menge PTFE-Band um das Außengewinde und wenden Sie ein mäßiges Anzugsdrehmoment an, um Risse im Kunststoffgehäuse zu vermeiden.

     •  Entfernen des Schlauchs: Drücken Sie den weißen Entriegelungsring und ziehen Sie den Schlauch gleichzeitig nach außen.

     •  Bei kaskadierter KQ2ZF-Anwendung Gewindedichtigkeit gewährleisten. Nach mehrstufiger Stapelung darf der Nenndruck nicht überschritten werden.
