Y-Typ-Multiport-Steckverschraubungen der Serie KQ2U/KQ2UD

SOLH KQ2U/KQ2UD-Serie Y-Typ-Multiport-Steckverschraubungen | Pneumatischer Verteileranschluss

Marke: SOLH von Richge Technology | SMC KQ2U/KQ2UD Äquivalente Y-Mehrfachsteckdose mit Schnellkupplung

1. Produktübersicht

     KQ2U ist ein 1-in-2-out-Push-in-Splitter vom Y-Typ; KQ2UD ist ein Y-Typ-Einsteckverteiler mit 1 Eingang und 4 Ausgängen. Beide gehören zur pneumatischen Steckverbindungsserie SOLH KQ2. Konstruiert mit PBT-Gehäuse und vernickeltem Messing-Außengewinde. Direktes Plug-and-Play für PU-Luftschläuche, kein PTFE-Band erforderlich. Konzipiert für die Aufteilung des Luftkreislaufs von 1 auf 2 bzw. 1 auf 4, vollständig austauschbar mit SMC KQ2U / KQ2UD. Weit verbreitet in Automatisierungsgeräten, Vakuumsaugern und der Luftverteilung pneumatischer Aktuatoren.

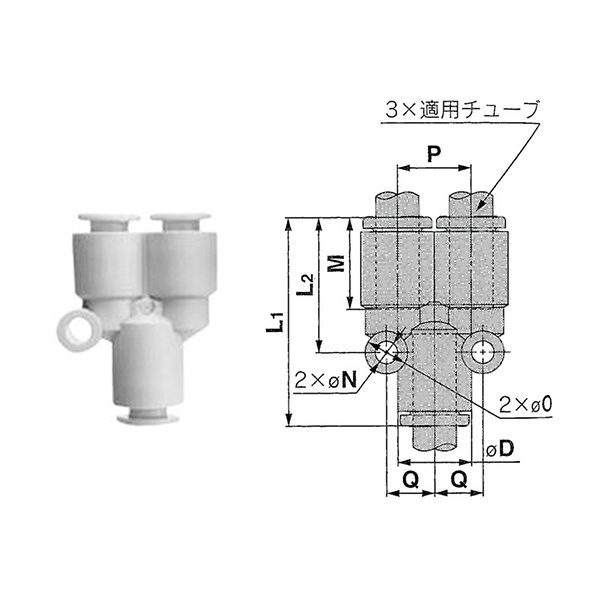

     KQ2U: 1 Einlass, 2 Auslässe (Y-Form 1 zu 2 geteilt)

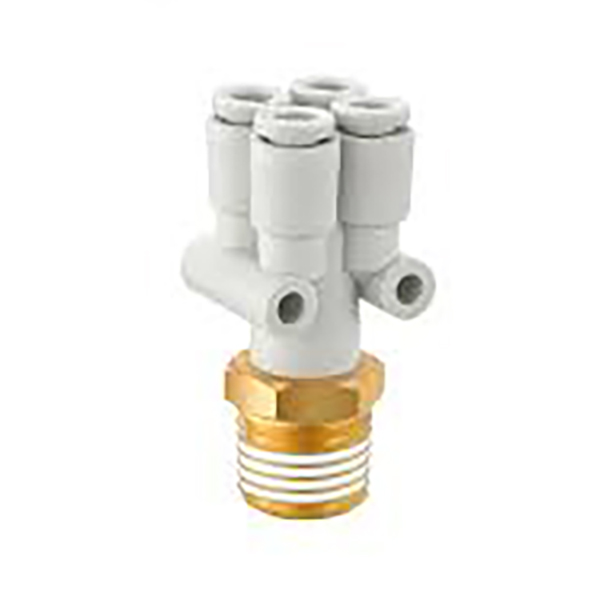

     KQ2UD: 1 Einlass, 4 Auslässe (Y-Form 1 bis 4 geteilt)

2. Modellbenennungsregeln

2.1 KQ2U (1-in-2-out-Y-Splitter)

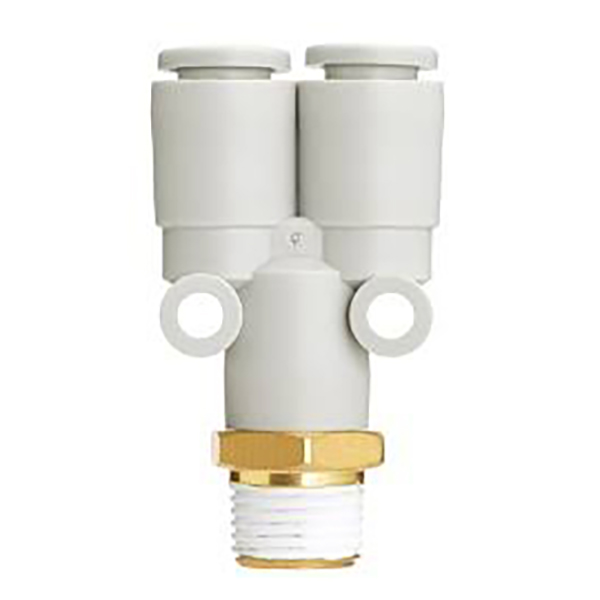

  1.Außengewindeversion KQ2Uxx-xxS Beispiel: KQ2U06-02S
     KQ2U: Y-förmiges 1-in-2-out-Fitting
     06: Rohraußendurchmesser der Auslassöffnungen Φ6mm
     02S: Außenkegelgewinde R1/4 (S = R-Kegelaußengewinde)
     Gewindecode: 01S=R18, 02S=R1/4, 03S=R3/8, 04S=R1/2

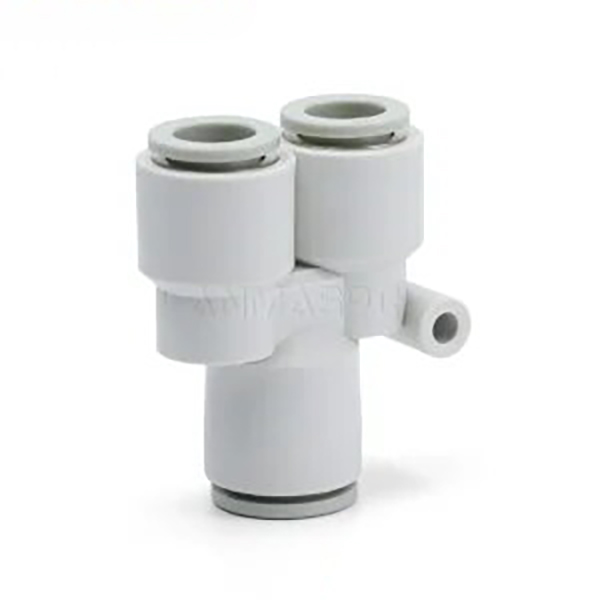

  2.Gerade Rohrversion mit gleichem Durchmesser KQ2Uxx-00 Beispiel: KQ2U08-00
     Einlass und zwei Auslässe haben denselben Rohraußendurchmesser, alle Φ8 mm

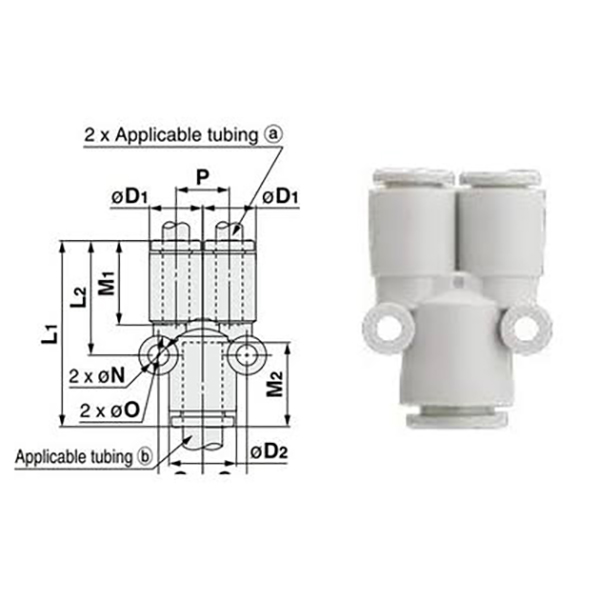

  3. Gerade reduzierende Version KQ2Uxx-yy Beispiel: KQ2U04-06
     Zwei Ausgänge Φ4; Haupteinlass Φ6, Reduzierspaltung mit unterschiedlichem Durchmesser

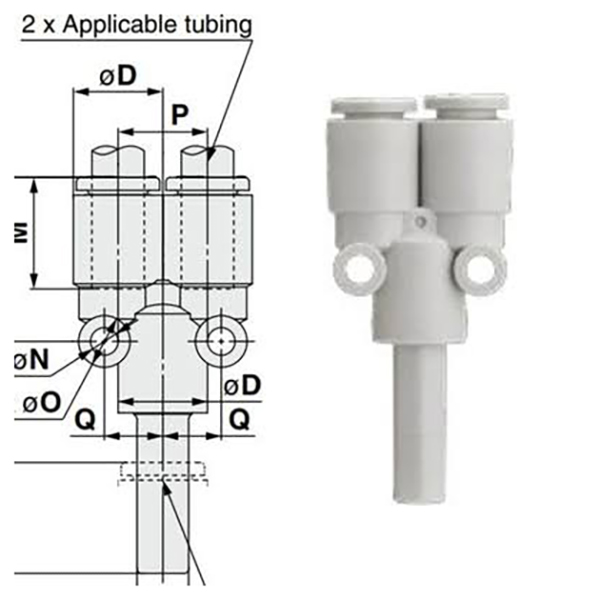

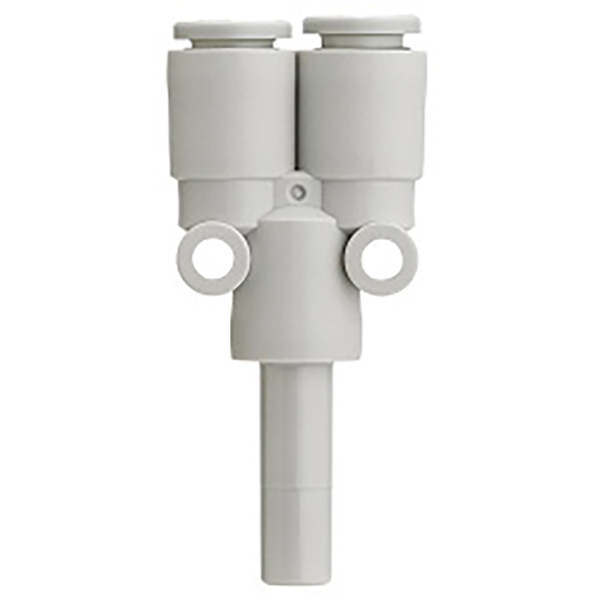

 4. Stachelstecker-Version KQ2Uxx-99
     Starrer Steckerschaft aus Kunststoff an der Unterseite, wird in den weiblichen Steckanschluss für eine 1-in-2-out-Splittung eingesetzt

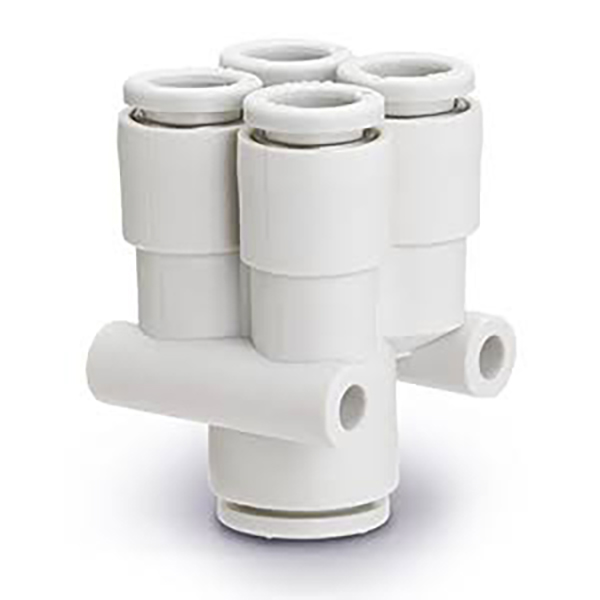

2.2 KQ2UD (Y-Verteiler mit 1 Eingang und 4 Ausgängen)

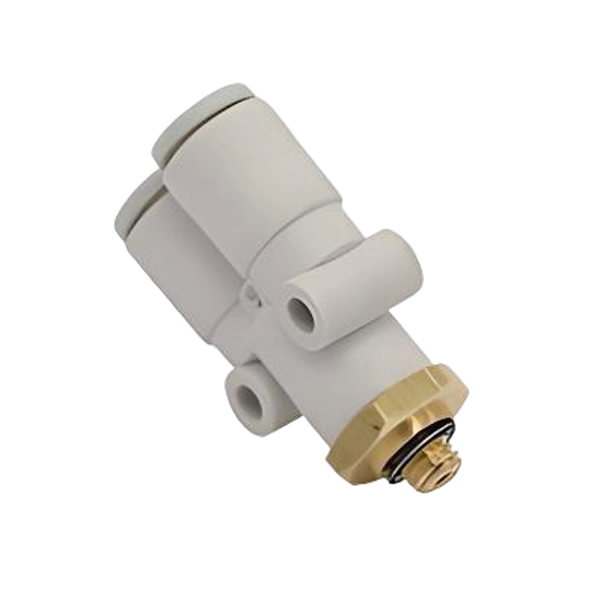

  1. Außengewindeversion KQ2UDxx-xxS Beispiel: KQ2UD08-03S
     Einlass mit R38-Außengewinde, vier Auslässe für Φ8-Schläuche

  2. Reduzierrohrversion KQ2UDxx-yy Beispiel: KQ2UD04-06
     Vier Auslässe Φ4, Haupteinlass Φ6, reduzierende Verteilung mit mehreren Anschlüssen

3. Spezifikationszusammenfassungstabelle

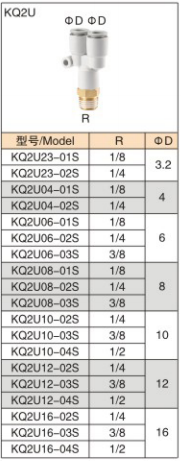

3.1 KQ2U (1-in-2-out-Y-Splitter)

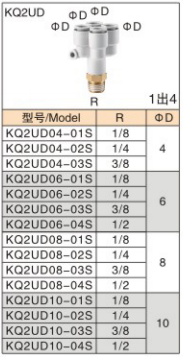

3.2 KQ2UD (Y-Verteiler mit 1 Eingang und 4 Ausgängen)

4. Allgemeine technische Spezifikationen

5. Produktmerkmale

     • Schnelle Steckmontage: Zur sofortigen Abdichtung wird ein Schlauch eingeführt. Drücken Sie den weißen Entriegelungskragen, um das Rohr zu entfernen, was die Montageeffizienz erheblich verbessert.

     • Mehrweg-Luftverteilung: KQ2U für 1-zu-2-Split, KQ2UD für 1-zu-4-Split. Zentralisierte Luftquellenverteilung zur Vereinfachung der Luftführung.

     • Reduzierungsoption verfügbar: Versionen mit gleichem und kleinerem Durchmesser zum Anschluss unterschiedlicher Rohrgrößen.

     • Zuverlässige Gewindeabdichtung: Außengewinde aus vernickeltem Messing mit hoher Korrosionsbeständigkeit und mechanischer Festigkeit.

     • Kompakte Größe: Geringer Platzbedarf für begrenzten Montageraum, weit verbreitet in Manipulatoren, Vorrichtungen und Saugnapfmodulen.

6. Typische Anwendungen

     • Aufteilung des Saugnapf-Arrays (mehrere Saugnäpfe teilen sich eine einzige Vakuumquelle)

     • Mehrzylinder-Luftversorgung für Automatisierungsvorrichtungen

     • Pneumatikschaltungen für Verpackungsmaschinen, 3C-Geräte und Spritzgussmaschinen

     • Luftleitungsaufteilung für pneumatische Inspektions- und Prüfvorrichtungen

7. Installationshinweise

     • Schneiden Sie den Schlauch senkrecht und ohne Grate ab; Grate können den Dichtungsring zerkratzen und Luftlecks verursachen.

     • Schieben Sie den Schlauch ganz nach unten und vergewissern Sie sich, dass der Entriegelungsring den Schlauch sicher verriegelt.

     • Nicht für Wasser, Öl oder stark ätzende Flüssigkeiten. Nur für Druckluft- und Vakuumanwendungen.

     • Vermeiden Sie wiederholtes Biegen an der Gelenkwurzel, um Kunststoffrissen vorzubeugen.
