Marke: SOLH von Richge Technology | SMC KQ2N Äquivalenter Vorbau, gerade Steckverbindung
KQ2N ist ein gerader pneumatischer Anschluss im Stielstil. Ein Ende hat ein Außengewinde oder einen Schaft, das andere Ende nimmt PU/PA-Luftschläuche auf. Es ist ein direkter Ersatz für Steckverbindungen der Serie KQ2N von SMC. Weit verbreitet in pneumatischen Kreisläufen und Vakuumleitungen. Werkzeuglose Installation: Drücken Sie einfach auf den Entriegelungsring, um den Schlauch schnell einzuführen oder zu entfernen.
Vier Strukturtypen verfügbar:
Schafttyp mit Außengewinde (M-Gewinde: M5)

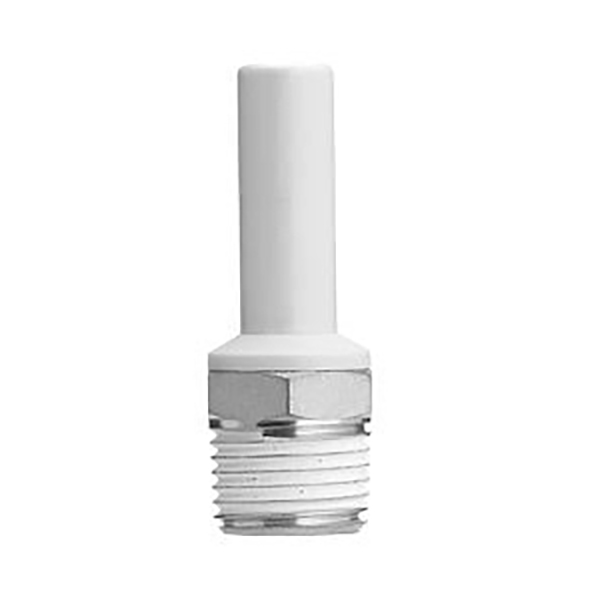

Schafttyp mit Außengewinde (imperiales konisches R-Gewinde: 1/8, 1/4, 3/8)
• Gerader Vorbau mit gleichem Durchmesser (Suffix -99): beide Enden mit gleichem Außendurchmesser
• Gerader Reduzierschaft: zwei Schäfte mit unterschiedlichen Außendurchmessern für den Größenübergang
Beispiel: KQ2N04-M5
• KQ2N: Seriencode, gerader Schafttyp
• 04: Rohraußendurchmesser Φ4mm auf der Einsteckseite
• M5 / 01S / 02S: Außengewindespezifikation
• -99: Gerader Schaft mit gleichem Durchmesser
• 04-06: Reduzierspindelanschluss, ①Φ4 → ②Φ6
|
Codesegment |
Beschreibung |
|
KQ2N |
Seriencode: Gerader Steckanschluss mit Schaft |
|
04.06.08.10.12.16 |
Rohraußendurchmesser ΦD (mm) |
|
M5 |
Metrisches Außengewinde M5×0,8 |
|
01S/02S/03S |
Imperiales R-Kegelgewinde: R1/8, R1/4, R3/8 |
|
-99 |
Gerader Schaftanschluss mit gleichem Durchmesser, beide Enden gleicher Außendurchmesser |
|
Zweistellig, z. B. 04-06 |
Reduzierstückanschluss: ① Einlass-Außendurchmesser, ② Auslass-Außendurchmesser |
|
Artikel |
Parameter |
|
Passender Schlauch |
PU-Polyurethan-Schlauch, PA-Nylonschlauch |
|
Betriebsdruck |
0~1,0 MPa, kompatibel mit Vakuum-Unterdruckkreis |
|
Betriebstemperatur |
0℃ ~ +60℃ |
|
Körpermaterial |
Kunststoffkörper; Gewindeteil aus vernickeltem Messing, korrosionsbeständig |
|
Dichtungsleistung |
Hervorragende Gewindeabdichtung |
|
Verbindungsmethode |
Einsteckbar; Drücken Sie den Entriegelungskragen, um den Schlauch abzunehmen |

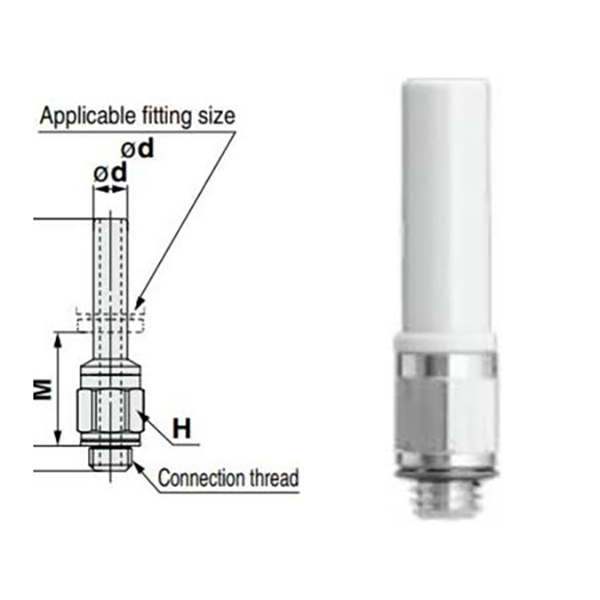

4.1 Version mit metrischem M-Außengewinde
|
Modelllll |
Faden |
Rohr ΦD |
|
KQ2N04-M5 |
M5×0,8 |
Φ4 |
|
KQ2N06-M5 |
M5×0,8 |
Φ6 |
4.2 Version mit imperialem R-Kegel-Außengewinde
|
Modelllll |
Faden R |
Rohr ΦD |
|
KQ2N04-01S |
R1/8 |
Φ4 |
|
KQ2N06-01S |
R1/8 |
Φ6 |
|
KQ2N06-02S |
R1/4 |
Φ6 |
|
KQ2N08-02S |
R1/4 |
Φ8 |
|
KQ2N08-03S |
R3/8 |
Φ8 |
|
KQ2N10-03S |
R3/8 |
Φ10 |

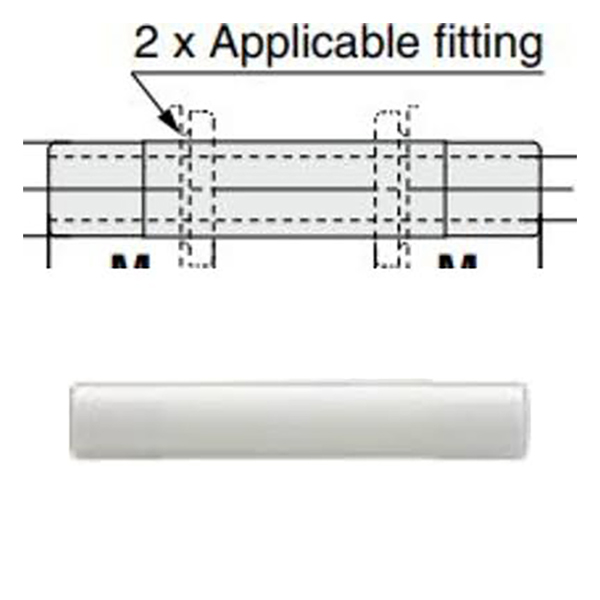

4.3 Schaft mit gleichem Durchmesser, gerade (Serie -99)
|
Modelllll |
ΦD |
|
KQ2N04-99 |
Φ4 |
|
KQ2N06-99 |
Φ6 |
|
KQ2N08-99 |
Φ8 |
|
KQ2N10-99 |
Φ10 |
|
KQ2N12-99 |
Φ12 |
|
KQ2N16-99 |
Φ16 |

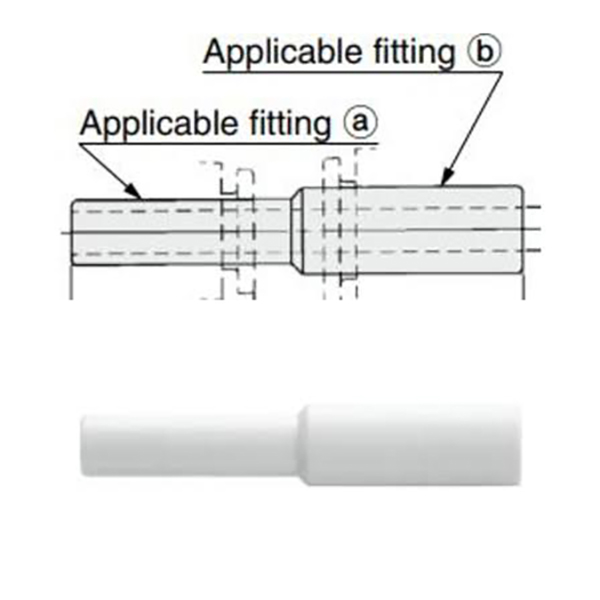

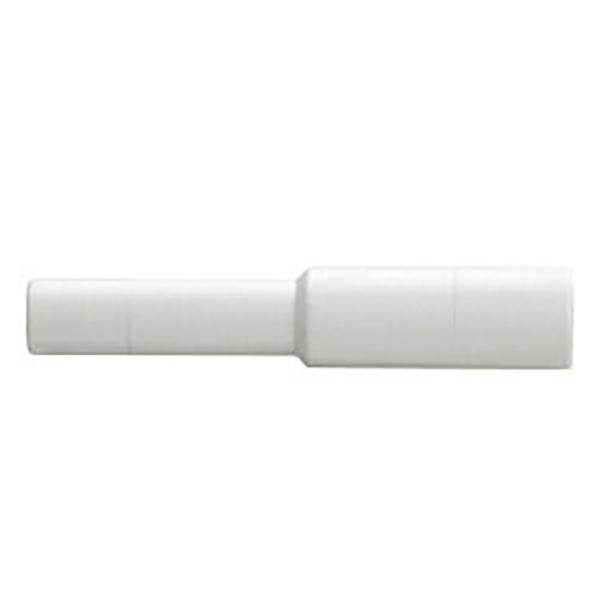

4.4 Gerader Anschluss des Reduzierschafts
|
Modelllll |
① Schaft-Außendurchmesser |
② Schaftaußendurchmesser |
|
KQ2N04-06 |
Φ4 |
Φ6 |
|
KQ2N06-08 |
Φ6 |
Φ8 |
|
KQ2N08-10 |
Φ8 |
Φ10 |
|
KQ2N10-12 |
Φ10 |
Φ12 |
|
KQ2N12-16 |
Φ12 |
Φ16 |
Kunststoffkörper mit vernickeltem Messinggewinde für Korrosionsbeständigkeit und zuverlässige Gewindeabdichtung
• Kompatibel mit PU-Polyurethan-Luftschlauch und PA-Nylonschlauch
Nennarbeitsdruck 0~1,0 MPa, geeignet für Vakuum-Unterdruckkreise
• Betriebstemperaturbereich: 0℃ ~ +60℃
• Einfache Montage: Rohrende glatt halten und direkt einsetzen; Drücken Sie den vorderen Entriegelungsring, um den Schlauch zur Demontage herauszuziehen
Automatisierungsmaschinen, Roboterarme, Vakuumadsorptionssysteme, pneumatische Vorrichtungen, Luftkompressorleitungen. Direkter Ersatz für importierte Anschlüsse der SMC KQ2N-Serie.
