Abzweig-T-Steckverschraubungen der Serie KQ2D

SOLH KQ2D-Serie Y-Abzweig-T-Steckverschraubungen | Äquivalente pneumatische 1-zu-2-Verteiler von SMC KQ2D

Marke: SOLH von Richge Technology | KQ2D Y-Typ One-Touch-Pneumatik-T-Stücke

1. Produktübersicht

     Bei der Serie KQ2D handelt es sich um Y-Abzweig-T-Steckverbindungen, die zur kompletten pneumatischen Steckverbindungsfamilie KQ2 von SOLH gehören. Dank des werkzeuglosen Push-to-Connect-Designs teilt es eine Luftquelle effizient in zwei parallele Luftkreisläufe für pneumatische Automatisierungssysteme auf.

     Strukturelle Klassifizierung: Y-förmige, gegabelte 1-in-2-out-Struktur, erhältlich in drei Ausführungen: Y-T-Stück für Rohre mit gleichem Durchmesser, Y-T-Stück mit zölligem konischem R-Gewinde und Y-T-Stück mit metrischem, feinem M-Gewinde.

     Material & Kompatibilität: Hochfester PBT-Körper, Haltekrallen aus Edelstahl, NBR-Nitrilkautschuk-Dichtungsringe. Kompatibel mit PU-Polyurethanschläuchen und PA-Nylonschläuchen, doppelter Verwendungszweck für Druckluft-Überdruck- und Vakuum-Unterdruck-Rohrleitungen.

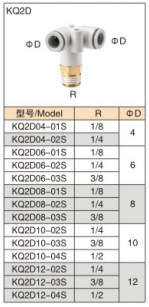

2. Vollständige Modellklassifizierung und Spezifikationsliste

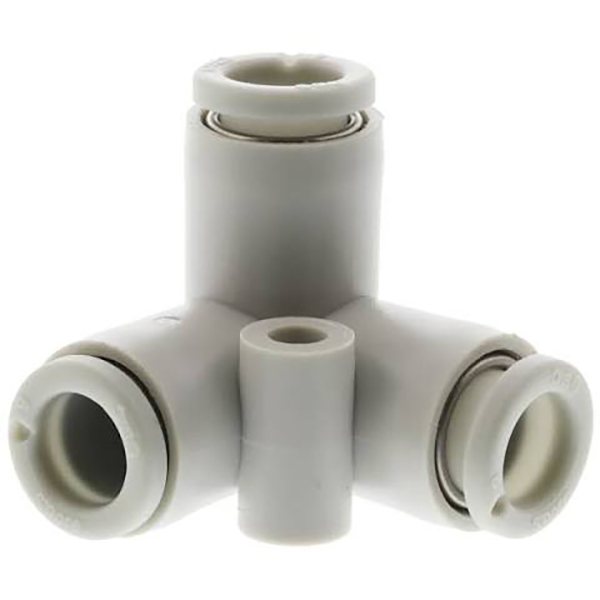

2.1 Y-T-Stück mit gleichem Durchmesser (KQ2Dxx-00, gewindeloses 3-Wege-T-Stück, gleiche Größe)

Alle drei Anschlüsse verfügen über einen identischen Rohrdurchmesser und ein gewindeloses Design für eine ausgewogene 1:2-Luftverteilung in Rohrleitungssystemen gleicher Spezifikation.

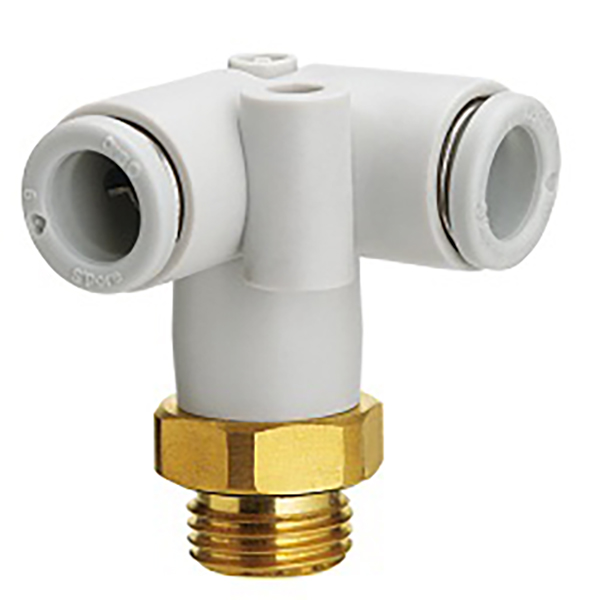

2.2 Imperiales, konisches Außengewinde, R-Y-T-Stück (Einlass mit Gewinde unten, Auslass mit zwei Rohren)

Unten zölliges R-Kegel-Außengewinde für Luftquelleneinlass, oben zwei parallele Steckanschlüsse für Rohranschluss, geeignet für Gewindeinstallation und feste Luftquellenverzweigung.

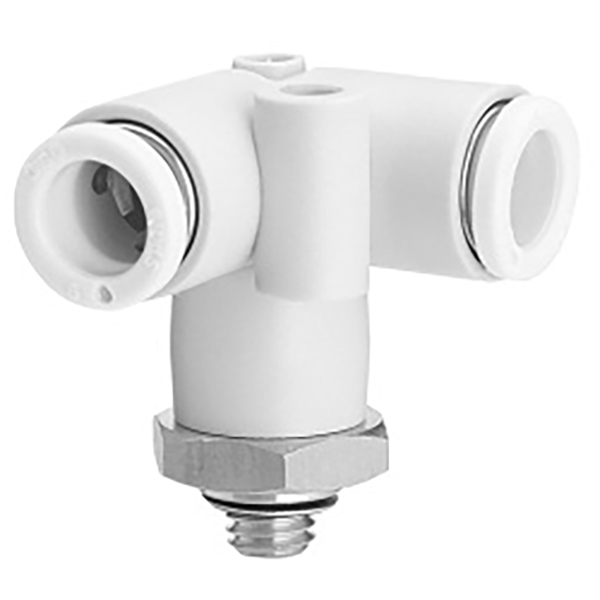

2,3 metrisches Y-T-Stück mit feinem Außengewinde (Einlass mit M-Gewinde unten, Auslass mit zwei Rohren)

Präzisions-Außengewinde mit metrischem Feingewinde an der Unterseite, kompakte Bauweise für Miniatur-Pneumatikmodule und Rohrleitungen für Automatisierungsgeräte auf kleinem Raum.

3. Technische Spezifikationen

4. Anwendungsszenarien

     • 1-zu-2-Luftquellenverteilung für automatisierte Produktionslinien und Vorrichtungs-Pneumatikkreise

     • Synchrone Luftversorgung mit zwei Saugnäpfen für Roboter-Endeffektor-Vakuumsysteme

     • Parallele Rohrleitungsaufteilung für Zweizylinder-Synchronbetrieb

     • Kompakte und übersichtliche Rohrführung für pneumatische Geräte mit geringem Platzbedarf

5. Auswahlhilfe: KQ2D Y-Tee vs. KQ2T T-Tee

     • KQ2D Y-Typ-T-Stück: Nimmt eine glatte Y-förmige Gabelung mit zwei parallelen Auslässen an. Verfügt über geringere Luftstromturbulenzen und einen geringeren Druckabfall und sorgt so für eine ausgewogenere Luftstromverteilung. Optimiert für enge Einbauräume und gleichseitige parallele Schlauchführung, perfekt geeignet für Dual-Synchron-Saugnäpfe und Dual-Zylinder-Systeme.

     • KQ2T T-förmiges T-Stück: Klassische orthogonale T-förmige Struktur mit vertikaler seitlicher Verzweigung. Konzipiert für die standardmäßige vertikale seitliche Rohrleitungsumleitung im 90°-Winkel, ideal für normale Maschinenanordnungen und seitliche Hauptleitungsverzweigungsszenarien.

     • Auswahltipp: WählenKQ2D für enge Räume und parallel verteilte Rohre auf der gleichen Seite; WählenKQ2T für vertikalen seitlichen Rohrleitungsabgang und traditionelle rechtwinklige Abzweiganordnung.
