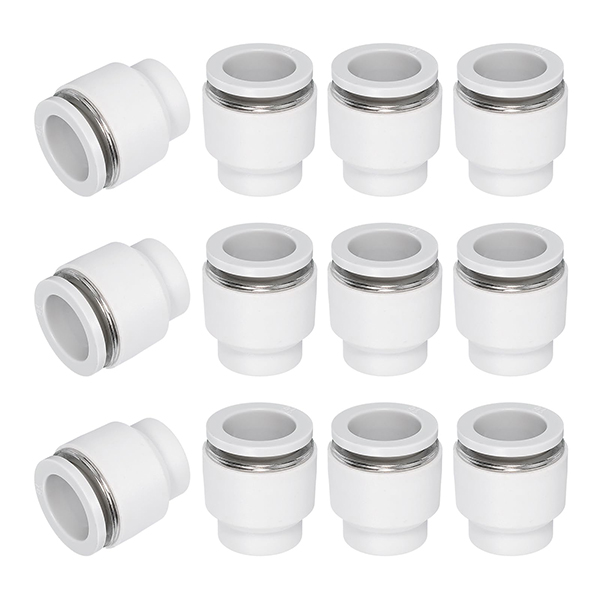

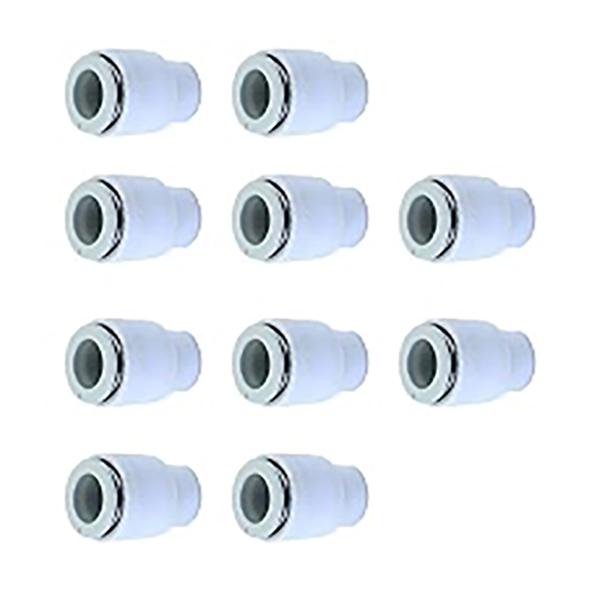

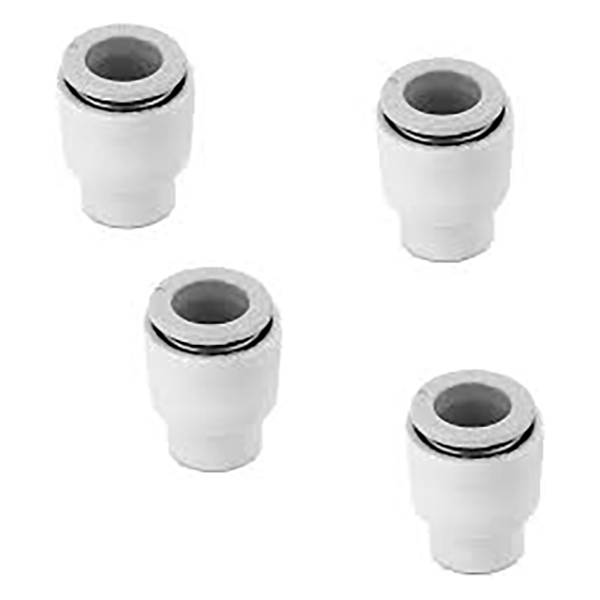

KQ2C Push-Fit-Innenendkappe aus Kunststoff

Steckkappe der Serie SOLH KQ2C | Pneumatik-Schlauchstopfen für KQ2-Steckverbindungen

Marke: SOLH von Richge Technology | SMC KQ2C-äquivalenter Steckrohrstopfen für Anschlüsse der Serie KQ2

1. Produktübersicht

     KQ2C ist eine spezielle Steckkappe (Rohrstopfen), die mit pneumatischen Anschlüssen der Serie SOLH KQ2 kombiniert ist. Es ist für die vorübergehende Abdichtung ungenutzter Steckluftschlauchanschlüsse konzipiert, um Luftkreisläufe schnell zu schließen. Es ist ein unverzichtbares Zubehör für die Inbetriebnahme pneumatischer Systeme und die Wartung reservierter Anschlüsse.

2. Benennungsregel für Modellcode

  Format: KQ2C□□
     KQ2: Steckverbindungsserie der 2. Generation von SMC
     C: Kappe, einsteckbarer Rohrstopfen
     □□: Passender Rohraußendurchmesser (mm)
  Beispiele:
     KQ2C04: Passend für 4-mm-Push-in-Anschluss
     KQ2C06: Passend für 6-mm-Steckanschluss (gängigste Größe)
     KQ2C08: Passend für Φ8-mm-Steckanschluss

3. Struktur und Kernfunktionen

3.1 Strukturelles Design

      Zylindrisches Steckdesign mit zum Profil passenden Luftschläuchen, die direkt in One-Touch-Anschlüsse eingeführt werden

      Dichtungsprinzip: Komprimieren Sie die interne NBR-Dichtung im Fitting nach dem Einsetzen, um eine zuverlässige Abdichtung zu gewährleisten, kein zusätzliches Werkzeug erforderlich

      Anti-Drop-Design: Sichere Verriegelung durch Edelstahlbacken im Steckanschluss nach dem Einsetzen. Drücken Sie den Entriegelungsring am Anschlussstück, um die Kappe leicht zu entfernen.

3.2 Hauptvorteile

     • Plug-and-Play: Werkzeuglose Installation, direkt am Dichtungsanschluss einsetzen, schnelle Montage und Demontage

     • Volle Kompatibilität: Funktioniert mit allen One-Touch-Ports der KQ2-Serie, einschließlich T/L/U/E/UD/UT/VD/VT-Typen

     • Zuverlässige Leistung: Ausgelegt für den vollen Systembetriebsdruck, unterstützt Vakuum bis zu -100 kPa ohne Leckagerisiko

     • Kompakte Größe: Spart Platz bei der Installation, ideal für Schaltschränke und enge Maschineninnenräume

     • Strapazierfähiges Material: Körper aus technischem PBT-Kunststoff + NBR-Dichtungsring, schlagfest und korrosionsbeständig für lange Lebensdauer

4. Standardmodellliste

5. Allgemeine technische Spezifikationen

6. Anwendungsszenarien

     • Abdichtung reservierter Ports für die Inbetriebnahme: Verschließen Sie nicht verwendete Steckanschlüsse während der Maschineninbetriebnahme, um Luftlecks zu verhindern. Schließen Sie den Schlauch an, nachdem der Test abgeschlossen ist

     • Verschluss des Ersatzanschlusses: Verschließen Sie Ersatzanschlüsse an Ventilinseln und Verteileranschlüssen (KQ2UD/KQ2UT), um Staub und versehentliche Luftlecks zu verhindern

     • Vorübergehend deaktivierte Kreislaufabdichtung: Versiegeln Sie die Anschlüsse vorübergehend deaktivierter Zylinderkreisläufe während der Gerätewartung, ohne andere Arbeitskreisläufe zu beeinträchtigen

     • Leckageschutz im Vakuumkreislauf: Verschließen Sie ungenutzte Saugnapfanschlüsse an Vakuumgeräten, um ein stabiles Vakuumniveau aufrechtzuerhalten

7. Nutzungshinweise

     •Kompatibilitätsprüfung: Wählen Sie die passende Anschlussgröße der Kappe unbedingt aus. Der Φ6-Port akzeptiert nur KQ2C06; Eine nicht übereinstimmende Größe führt zu einem Versagen der Dichtung oder einem fehlgeschlagenen Einführen.

     •Vollständiges Einsetzen: Schieben Sie die Kappe vollständig in den Anschluss, bis ein Klickgeräusch zu hören ist, das bestätigt, dass die Backen für eine zuverlässige Abdichtung verriegelt sind.

     •Entfernungsmethode: Drücken Sie den Entriegelungskragen am Fitting und ziehen Sie gleichzeitig die Kappe nach außen. Ziehen Sie nicht gewaltsam, um eine Beschädigung der inneren Backen zu vermeiden.

     • Betriebsbedingungsgrenze: Nicht geeignet für korrosive Gase, Hochtemperaturdampf und andere Spezialmedien, nur für Standard-Pneumatik- und Vakuumanwendungen.

     • Wartung und Austausch: Ersetzen Sie die Kappe, wenn der Dichtungsring gealtert oder beschädigt ist, um Luftlecks aufgrund einer fehlerhaften Dichtung zu vermeiden.

8. Vergleich: KQ2C-Steckkappe vs. Gewindestopfen
