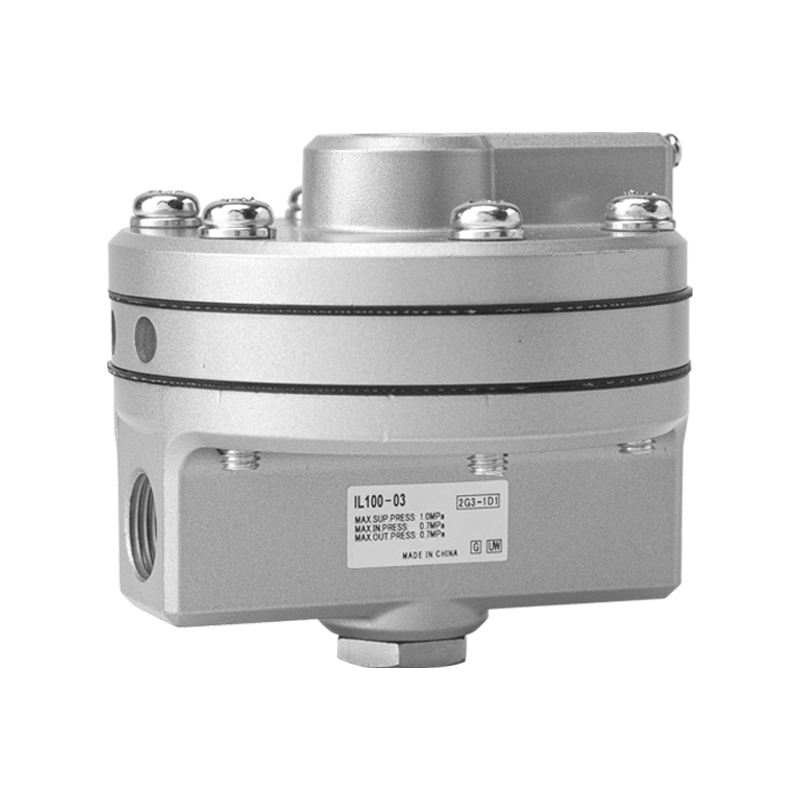

1:1-Präzisions-Booster-Relais (pneumatischer Verstärker) der Serie IL100

Marke: SOLH von Richge Technology

Produktpositionierung

     Bei der Serie IL100 handelt es sich um ein 1:1-Präzisions-Booster-Relais, das vollständig mit den SMC-Originalmodellen austauschbar ist und auch als pneumatischer Signalverstärker oder Volumenverstärker bekannt ist. Seine Hauptfunktion besteht darin, Steuersignale mit geringem Durchfluss in einen Luftausstoß mit gleichem Druck und hohem Durchfluss umzuwandeln. Es löst effektiv Probleme mit langsamer Reaktion, die durch lange Rohrleitungen und großvolumige pneumatische Aktuatoren verursacht werden, und zeichnet sich durch herausragende Präzision, extrem große Durchflusskapazität und ultraschnelle Reaktionsgeschwindigkeit aus.

 Kernfunktion und Arbeitsprinzip

  1. Grundlegende Definition

       Pneumatischer Signal- und Volumenverstärker mit präziser 1:1-Druckverfolgung (Ausgangsdruck entspricht genau dem Eingangssignaldruck).

  2. Betriebslogik

     --SIG (Signalanschluss): Empfängt den Steuerdruckausgang mit geringem Durchfluss von Stellungsreglern oder Druckreglern

     --SUP (Versorgungsanschluss): An die Hauptdruckluftversorgung anschließen, maximaler Versorgungsdruck 1,0 MPa

     --OUT (Ausgangsanschluss): Liefert Luft mit hohem Durchfluss und identischem Druck, um große Aktuatoren anzutreiben

     --EXH (Auslassanschluss): Lässt Restluft schnell ab, wenn der Steuersignaldruck abfällt

 3. Kernwert

     Halten Sie den exakten Signaldruck aufrecht und verstärken Sie gleichzeitig den Ausgangsdurchfluss, wodurch die Bewegung des Stellantriebs drastisch beschleunigt wird.

Kernfunktionen

   1. Ultrahoher Durchfluss und sofortige Reaktion

     -- Maximale Durchflusskapazität: 6.000 l/min (ANR) bei 0,7 MPa Versorgungsdruck

     -- Durchflusskoeffizient Cv = 1,1

     --Perfekt für Rohrleitungen über große Entfernungen, Zylinder mit großem Durchmesser und Stellantriebe mit großen Membranen

   2. Hochpräzise 1:1-Druckverfolgung

     --Linearitätsfehler innerhalb von ±1 % des Skalenendwerts

     --Hysterese ≤ 1 % des Skalenendwerts

     --Präzise Druckreplikation ohne Druckabfall und ohne Langzeitdrift

   3. Mehrere Port-Thread-Optionen

     --Anschlussgrößen: 02 (Rc1/4), 03 (Rc3/8)

     --Standardgewinde: Rc; optional NPT (Suffix N), G-Parallelgewinde (Suffix F)

     --Vier dedizierte Ports: SIG-Signal, SUP-Versorgung, OUT-Ausgang, EXH-Abluft

   4. Breiter Temperaturbereich und spezielle kundenspezifische Versionen

     --Standardmodell: -5 ~ +60℃

     --L-Version mit niedriger Temperatur: -30 ~ +60℃

     --Hochtemperatur-T-Version: -5 ~ +100℃

     --Kupferfreie S-Version: Kompatibel mit der Halbleiterfertigung und hochreinem Inertgas

   5. Langlebige, kompakte Struktur

     --Hauptkörper: Aluminiumlegierung mit silberner Korrosionsschutzlackierung

     --Nettogewicht: 0,56 kg

     --Zwei Montagemethoden: Direkte Gewindeinstallation; optionale Metallhalterung (Suffix B)

Vollständige technische Spezifikationstabelle

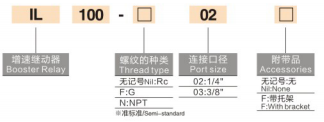

Erklärung des Modellcodes (IL100-□-□-□-□)

   Beispiel: IL100-02-N-L-B

     --IL100: Basisseriencode

     --02 / 03: Anschlussgröße (1/4" / 3/8")

     --Thread-Suffix: N=NPT-Thread; kein Suffix=Rc; F=G-Gewinde

     --Sonderversionssuffix: L=low temp; T=hohe Temperatur; S=kupferfrei

     --B: Ausgestattet mit Montagehalterung (kein Suffix = ohne Halterung)

   Gängige Standardmodelle

     --IL100-02: Rc1/4-Anschluss, Standardtemperatur, keine Halterung

     --IL100-03-B: Rc3/8-Anschluss, Standardtemperatur, mit Montagehalterung

     --IL100-N03-L: NPT 3/8-Gewinde, kältebeständige Variante

Typische Anwendungsszenarien

     --Prozessregelventile: Pneumatische Regelventile und Membranantriebe, gepaart mit Stellungsreglern zur Erhöhung der Betätigungsgeschwindigkeit

     --Instrumentenluftleitungen über große Entfernungen: Eliminieren Sie die langsame Reaktion, die durch lange Schläuche zwischen Sendern und Aktoren verursacht wird

     --Großvolumige Pneumatikzylinder: Hochleistungshebe-, Klemm- und mechanische Stellantriebe mit großem Hub

     --Hochpräzise Positionierungsschleifen: Pneumatiksysteme erfordern eine genaue Druckverfolgung und schnelle Reaktion

     --Halbleiter- und hochreine Gasausrüstung: Kupferfreie S-Variante für saubere Prozessumgebungen

Zusammenfassung in einem Satz

     Das austauschbare Booster-Relais SOLH IL100 bietet eine 1:1 präzise Druckverfolgung, einen maximalen Durchfluss von 6000 l/min und eine hohe Linearität von ±1 % mit ultraschneller Reaktion, speziell entwickelt, um langsame Betätigungsverzögerungen in langen Rohrleitungen und großvolumigen Pneumatiksystemen zu eliminieren.
