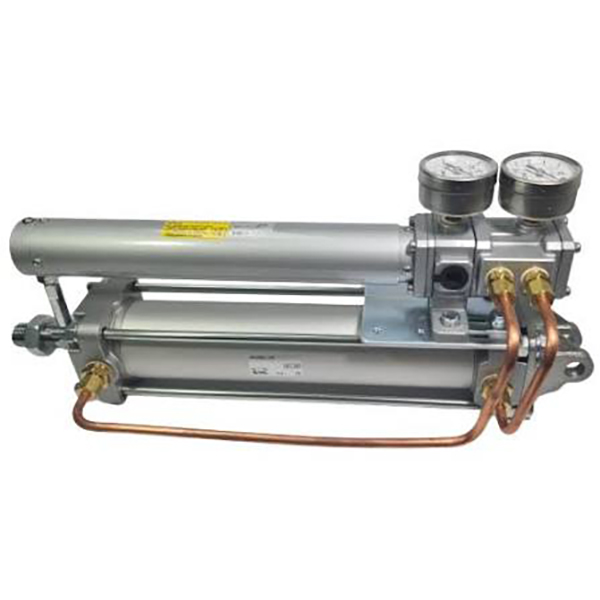

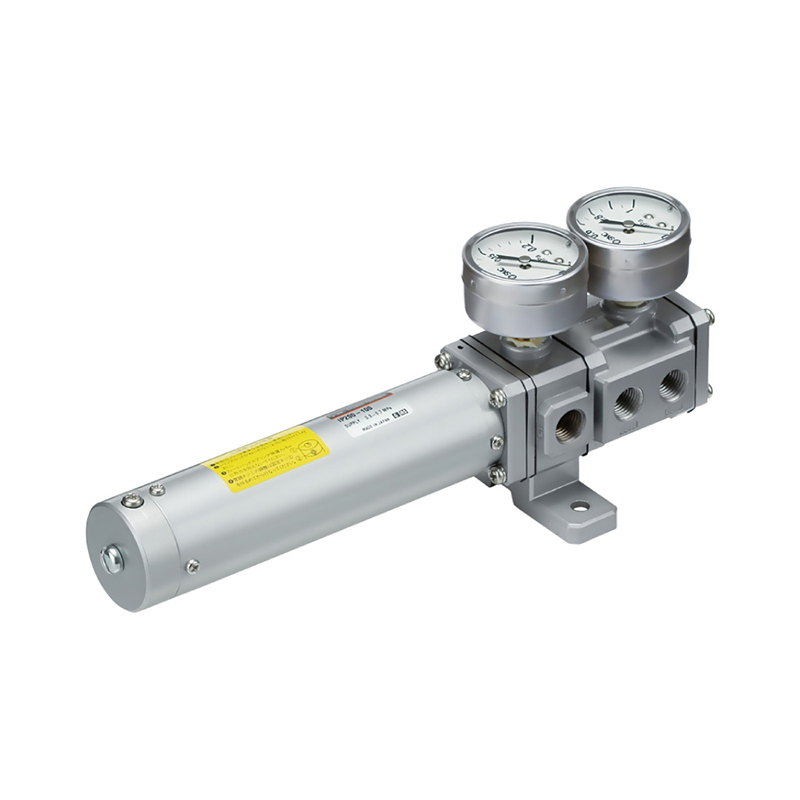

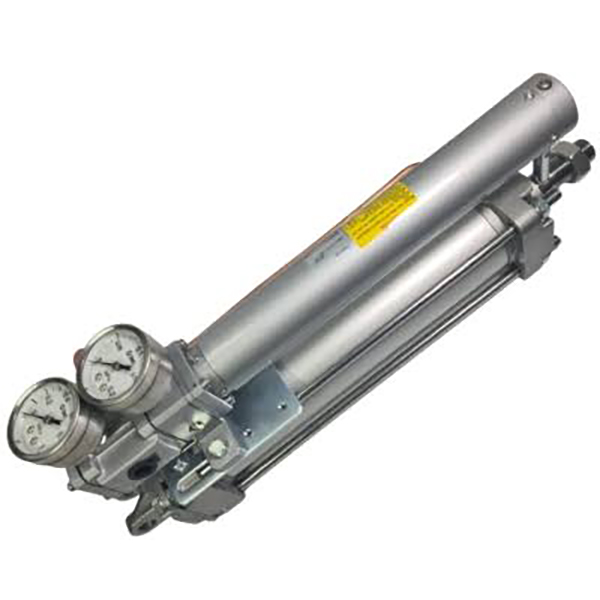

Pneumatischer Pilot-Servozylinder-Positionierer der Serie IP200

Marke:SOLH von Richge Technology

Produktpositionierung

     Die unter der Marke SOLH von Richge Technology eingeführte IP200-Serie ist ein pneumatischer Pilot-Servozylinder-Positionierer. Es bietet eine hochpräzise proportionale Positionsregelung für Standardzylinder und wandelt ein pneumatisches Steuersignal von 0,02 bis 0,1 MPa linear in eine präzise Verschiebung der Zylinderkolbenstange um. Vollständig luftbetrieben ohne Stromversorgung, ist es eine eigensichere Positionierungslösung für explosionsgefährdete Industrieumgebungen.

Grundlegende technische Spezifikationen

    1. Grundparameter

     - Kompatible Zylinder: Bohrung ≥ Ø50 mm, Hub 25–300 mm (anpassbar in 1-mm-Schritten)

     -- Steuerprinzip: Düsen-Prallplatten-Servomechanismus basierend auf der Kraftgleichgewichtstheorie

     -- Versorgungsluftdruck (SUP): 0,3~0,7 MPa

     -- Eingangssteuersignal (IN): Standard 0,02~0,1 MPa pneumatisches Signal

     -- Umgebungs- und Mediumstemperatur: -5℃ ~ +60℃ (Standardversion)

     -- Anschlussgewinde: Hauptanschluss Rc1/4; Manometeranschluss Rc1/8

     --Nettogewicht: Ca. 700 g (basierend auf einem 100-mm-Hub-Modell) Regelgenauigkeitsindex· Empfindlichkeit: ≤ 0,5 % F.S.

     -- Linearität: ≤ ±2 % F.S.

     -- Hysterese: ≤ 1 % F.S.

     -- Wiederholgenauigkeit: ≤ ±1 % F.S.2.

Funktionsprinzip des Kraftausgleichs

     -- Signaleingang: Das pneumatische Steuersignal gelangt in den Anschluss IN und drückt auf die Eingangsmembran.

     -- Servoverstärkung: Die Membranverschiebung verändert den Abstand zur Düse, um den Gegendruck anzupassen und die interne Spule anzutreiben, um die Luftkreisläufe umzuschalten.

     -- Zylinderbetätigung: Druckluftausgänge über OUT1-/OUT2-Anschlüsse zum Aus- und Einfahren des doppeltwirkenden Zylinders.

     -- Positionsrückmeldung: Die Hubbewegung des Zylinders zieht die Rückkopplungsmembran über die Pleuelstange und die Rückkopplungsfeder zurück, um ein Kraftgleichgewicht mit dem Eingangssignal zu erreichen. Der Schieber kehrt in die neutrale Position zurück, um den Zylinder genau in der Zielposition zu verriegeln.

Modellcode-Definition (IP200-XXX-YY)

     -- IP200: Code der Basisserie

     -- XXX: Nennhub (25 / 50 / 100 / 150 / 200 / 250 / 300 mm)

     --YY Optionales Suffix: Kein Suffix: Standardmodell mit Rückkopplungsfeder aus Kohlenstoffstahl -T: Ausgestattet mit Rückkopplungsfeder aus Edelstahl -XN: Niedertemperaturversion (-30 °C ~ +60 °C) -XZ: Hochtemperaturversion (-5 °C ~ +80 °C)

Beispiel: IP200-200-T → 200 mm Hub, Rückführfeder aus Edelstahl.

Portdefinition

     -- SUP: Hauptluftversorgungseingang (0,3–0,7 MPa)

     -- IN: Pneumatischer Steuersignaleingang (0,02–0,1 MPa)

     -- OUT1 / OUT2: Zwei Ausgangsanschlüsse für doppeltwirkenden Zylinder

     -- EX: Auslassanschluss

     -- Messgerät: Spezieller Anschluss für die Installation des Manometers

Kernproduktvorteile

     - Hochpräzise, ​​explosionssichere pneumatische Positionierung. Vergleichbare Positionierungsgenauigkeit elektrischer Servosysteme; Vollständig luftbetrieben, ohne elektrische Komponenten, eigensicher für brennbare und explosionsgefährdete Arbeitsbereiche.

     -- Kompakte, integrierte All-In-One-Struktur. Integriertes Einheitendesign für die direkte Montage an Standardzylindern, was die Installation vor Ort und routinemäßige Wartungsverfahren vereinfacht.

     - Praktisches Kalibrierungsdesign. Integrierte unabhängige Nullpunkt-Einstellschraube und Spannen-Einstellschraube für eine schnelle Kalibrierung vor Ort ohne zusätzliche Werkzeuge.

     – Mehrere Materialoptionen für Korrosionsbeständigkeit. Rückkopplungsfeder in Kohlenstoffstahl- oder Edelstahlvarianten erhältlich, um sich an feuchte, korrosive Werkstattumgebungen anzupassen.

     -- Kundenspezifische Versionen mit großem Temperaturbereich Standard, optionale Modelle für niedrige und hohe Temperaturen, um komplexe industrielle Bedingungen mit variablen Temperaturen zu erfüllen.

Typische Anwendungsszenarien

     - Präzisionspositionierungsstationen: Schneid-, Einpress-, Beschichtungs- und automatische Materialhandhabungsgeräte

     --Industrielle Prozesssteuerung: Ventilöffnungsregelung, Bahnspannungsregelung und Bahnkantenkorrektursysteme

     -- Besonders raue Umgebungen: Explosionsgeschützte, staubdichte und wasserdichte Ausrüstung für Chemieanlagen und Bergbaumaschinen

     -- Pneumatische Servo-Kerneinheit: Dient als zentrale Steuerkomponente vollständig pneumatischer Servopositionierungssysteme

Betriebs- und Installationsrichtlinien

     – Anforderung an die Luftquelle: Die Zuluft muss trocken und sauber sein und eine Filtergenauigkeit von ≤ 5 μm aufweisen, um Düsenverstopfungen und Positionierungsfehler zu vermeiden.

     -- Kalibrierungsreferenz: Vollständige Null- und Spanneneinstellung unter Standardversorgungsdruck von 0,5 MPa für optimale lineare Leistung.

     -- Montagerichtung: Unterstützt die Installation in jedem Winkel; Vermeiden Sie eine Montageanordnung, die dazu führt, dass sich Kondenswasser im Inneren des Geräts ansammelt.

Zusammenfassung in einem Satz

     Der pneumatische Servopositionierer SOLH IP200 mit Kraftausgleich und Düsenklappe wandelt das Luftsignal von 0,02 bis 0,1 MPa linear in eine präzise Zylinderverschiebung um. Er zeichnet sich durch hohe Positionierungsgenauigkeit, explosionssicheren Nur-Luft-Betrieb, einstellbare Nullpunkt-/Spannungskalibrierung und benutzerdefinierte Optionen für mehrere Temperaturen aus und ist die ideale proportionale Positionierungssteuereinheit für explosionsgeschützte Chemie-, Bergbau- und Präzisionsautomatisierungsgeräte.
