Manuelles 2/2- und 3/2-Wege-Knopfventil der Serie VHK | Fingerdrehventil, kompatibel mit der SMC VHK-Serie

Marke: SOLH von Richge Technology | Vollständig austauschbarer Ersatz für die SMC VHK-Originalserie

1. Produktübersicht

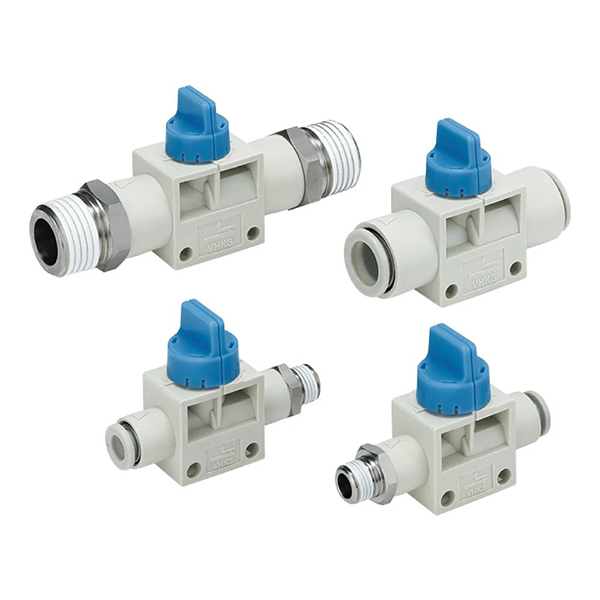

     Bei der SOLH VHK-Serie handelt es sich um ein manuelles Mini-Knopf-Absperrventil, das in unterteilt istVHK2 2/2-Wege UndVHK3 3/2-Wege Typen. Es verfügt über ein 90°-Drehknopfdesign, um die Ein-Aus-Steuerung des pneumatischen Schaltkreises zu realisieren. Das 3/2-Wege-Modell verfügt über eine integrierte, versteckte Auslassstruktur, die beim Schließen automatisch den Restdruck von Anschluss A ablässt, ohne dass ein externer Auslassanschluss R erforderlich ist. Entwickelt für die direkte Inline-Rohrleitungsinstallation ohne zusätzliche Sockelmontage, dient er als idealer manueller Schalter für pneumatische Abzweigrohre, Sicherheitsdruckbegrenzungsventil vor Magnetventilen und Ein-/Aus-Steuerung des Vakuumkreises. Die gesamte Serie ist hinsichtlich der Abmessungen und der Funktionalität vollständig mit der Original-VHK-Serie von SMC kompatibel und kann direkt ausgetauscht werden.

  1.1 Kernidentifikation und Betriebslogik

     • Farbmarkierung des Knopfes: Grauer Knopf für VHK2 2-Wege-Typ; Blauer Knopf für den 3-Wege-Typ VHK3 zur schnellen visuellen Identifizierung

     • Logik wechseln: Drehung um 90° gegen den Uhrzeigersinn zum Öffnen des Ventils; 90°-Drehung im Uhrzeigersinn zum Schließen des Ventils, mit klarer Statusanzeige des Knopfzeigers

     • Dichtungsstruktur: Das Sitzventil-Dichtungsdesign sorgt für eine hervorragende Luftdichtheit bei extrem geringer Mikroleckage. Das ultraleichte Betätigungsdrehmoment (0,04–0,14 N·m) ermöglicht eine einfache Drehung und Umschaltung des Fingers

2. Modellcodierungsregeln und Schnittstellenspezifikation

     Codierungslogik: VHK[2/3][A]-[Spezifikation des vorderen Anschlusses]-[Spezifikation des hinteren Anschlusses]

  2.1 Modelldefinition

     • VHK2: 2/2-Wege-Einzelabschaltungstyp

     • VHK3: 3/2-Wege-Abschaltung + Restdruckentlastungstyp

     • Ein Suffix: Neue verbesserte Anti-Drop-Knopfstruktur (verbesserte Version); Kein A für die alte Standardversion

     • R-Suffix: Flammhemmender, feuerfester Ventilkörper

  2.2 Definition des Porttypcodes

     • F-Code: Steckanschluss für PU-Nylon-Schlauchanschluss

     • S-Code: Außengewindeanschluss für Gewinde-Pipeline-Verbindung

  2.3 Beispiele für Modellanwendungen:

     • VHK3A-08F-02S: Verbessertes 3/2-Wege-Anti-Tropf-Knopfventil, P-Anschluss φ8 steckbar, A-Anschluss G1/4-Außengewinde

     • VHK2-06F-06F: 2/2-Wege-Standardventil, ø6-Push-Fit-Durchgangstyp mit zwei Anschlüssen

  2.4 Vollständige Liste der Schnittstellenspezifikationen der Serie

3. Technische Kernparameter

4. Kernfunktionale Unterscheidung (Leitfaden zur Schlüsselauswahl)

 4.1 VHK2 2/2-Wege (grauer Knopf)

     • Offener Zustand: P⇋A vollständig leitend für stabile Luftversorgung

     • Geschlossener Zustand: P- und A-Anschlüsse komplett abgeschnitten, ohne Entlüftungsfunktion

     • Kernanwendung: Reine Pipeline-Ein/Aus-Steuerung, weit verbreitet für die Vakuumschaltung und den Hauptluftquellenschalter

  4.2 VHK3 3/2-Wege (blauer Knopf)

     • Offener Zustand: P→A Lufteinlassleitung für normalen Gerätebetrieb

     • Geschlossener Zustand: P-Anschluss geschlossen, A-Anschluss lässt den Restdruck automatisch über den eingebauten versteckten Kanal ab

     • Kernvorteil: Restgasentleerung nach dem Abschalten mit nur einer Taste, wodurch Gefahren durch Restdruck beseitigt werden und eine sichere Ventildemontage und Gerätewartung gewährleistet wird

5. Strukturelle Kernvorteile

     • Vier universelle Pipeline-Kombinationen: Unterstützt F-F-Dual-Push-Fit, S-S-Dual-Außengewinde, F-S P-Push/A-Gewinde, S-F P-Gewinde/A-Push-Verbindungsmodi, vollständig anpassbar an verschiedene Rohrleitungslayouts vor Ort

     • Optionale feste Halterung: Ausgestattet mit einer aufsteckbaren Montagehalterung für optionale Panel- und Schrankinstallation, flexible Installationsmethoden

     • Verbesserte VHK-A-Anti-Drop-Struktur: Optimiertes Anti-Lockerungs-Design des Knopfes, das wirksam verhindert, dass der Knopf bei wiederholtem Hochfrequenzbetrieb abfällt, und so die Betriebsstabilität verbessert

     • Mini-kompakte Größe: Ultrakleines Gehäusedesign, perfekt geeignet für Kabeltröge, enge Gerätelücken und kompakte Mikropneumatikkreise

     • Hervorragende Dichtungsleistung: Die präzise Tellerdichtungsstruktur sorgt für eine äußerst geringe Mikroleckage und gewährleistet so einen langfristig stabilen, luftdichten Betrieb

6. Auswahlunterschied: VHK-Knopfventil vs. HSV-Handschiebeventil

7. Typische Anwendungsszenarien

     • Sicherheitsdruckentlastung vorne am Magnetventil: Luftquelle → VHK3 → Magnetventil. Das 3-Wege-Ventil entleert im geschlossenen Zustand automatisch den Restdruck hinter dem Ventil und ermöglicht so eine sichere Demontage und Wartung pneumatischer Komponenten ohne Druckrisiko.

     • Ein-Aus-Steuerung des Vakuumkreislaufs: VHK2 2-Wege-Ventil, das an der Saugnapf-Vakuumleitung installiert ist und den Vakuumdruck nach dem Abschalten stabil abschaltet, um den Vakuumhalteeffekt aufrechtzuerhalten und Luftlecks zu vermeiden.

     • Werkzeug-Mikrozylinder-Abzweigschalter: Wird für die lokale manuelle Start-Stopp-Steuerung der Mikrozylinder-Luftquelle verwendet, praktisch für die Fehlersuche, Wartung und unabhängige Schaltkreisumschaltung einzelner Geräte.

Zusammenfassung in einem Satz

     Die SOLH VHK-Serie ist ein manuelles Mini-90°-Drehfingerventil, das vollständig mit der Original-VHK-Serie von SMC kompatibel ist. Mit den Doppelfunktionen 2-Wege-Abschaltung und 3-Wege-Restdruckentlastung, vielfältigen Gewinde-/Steckverbindungskombinationen und ultraleichtem Betrieb ist es das optimale Mini-Handschaltventil für pneumatische Abzweigkreise, Pilotsteuerung und Vakuumsystem-Sicherheitsschutz.
