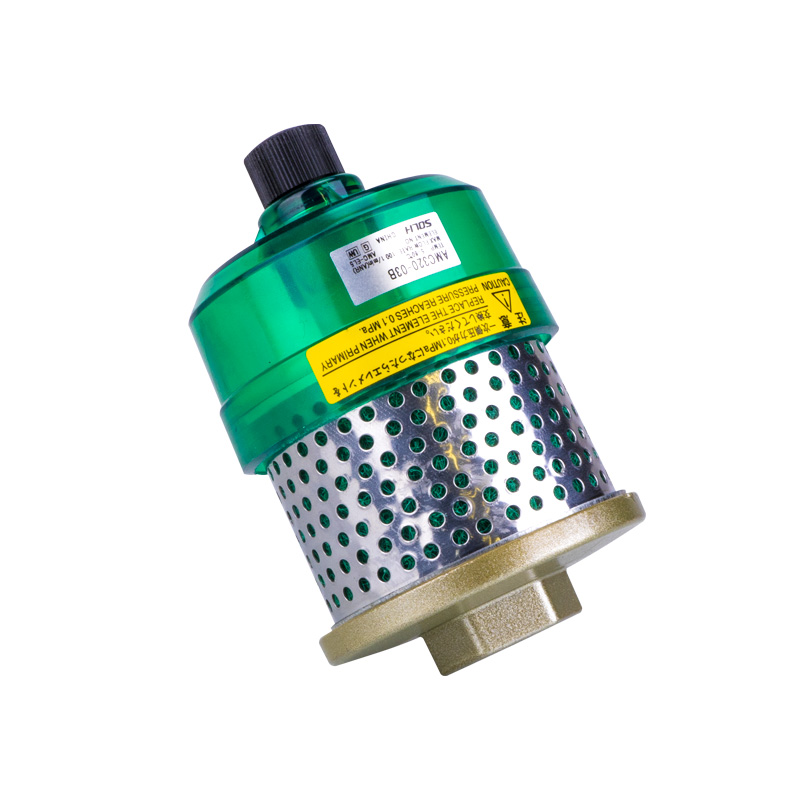

Abgasreiniger der AMC-Serie

Abgasreiniger der SOLH AMC-Serie | Ölnebelabscheider und Schalldämpfer 2-in-1

Marke: SOLH von Richge Technology | SMC AMC-äquivalenter Abgasreiniger, Ölnebelentfernung + integrierte Geräuschreduzierung

1. Produktübersicht

     Der Abgasreiniger der SOLH AMC-Serie, auch bekannt als Abgasölentferner oder Schalldämpferreiniger, integriert Ölnebelabscheidung und Geräuschunterdrückung in einem Gerät. Es erfasst Ölnebel und Feinstaub, der in der Abluft pneumatischer Systeme transportiert wird, und reduziert gleichzeitig die Abgasgeräusche drastisch. Es löst zwei häufige Werkstattprobleme: Ölnebelspritzer und Lärmbelästigung. Es handelt sich um eine verbesserte Alternative zu Standardschalldämpfern, die an der Auslassöffnung von Magnetventilen und Luftzylindern angebracht sind.

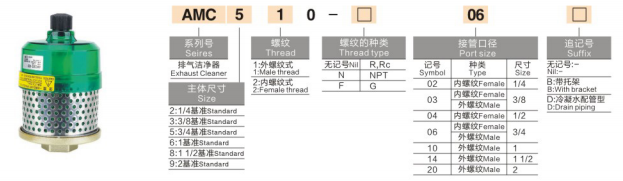

2. Modellbenennungscode

  AMC + Größencode + Gewindeform + Gewindetyp – Anschlussgröße + Suffix-Option

3. Größen- und Durchflussreferenz + typische Modellerklärung

  Hinweis: Bei der Körpergröße handelt es sich um die Richtwertangabe; Die tatsächliche Anschlussgewindegröße wird durch den 5. Code definiert, der für den Adaptereinsatz identisch oder reduziert sein kann.
  Beispiel 1: AMC510-06: Körperreferenz 34", tatsächlicher Außengewindeanschluss 3/4"
  Beispiel 2: AMC320-02: Körperreferenz 38", tatsächlicher Innengewindeanschluss 1/4" (reduzierter Anschluss)

  Suffix-Optionen:
     B Ausgestattet mit Montagehalterung zur Befestigung an Maschinenrahmen, hauptsächlich für große AMC
     D Ausführung mit Abflussrohren und Öl-/Wasserauslassöffnung an der Unterseite zur zentralen Ölrückgewinnung, ideal für Bedingungen mit starkem Ölnebel

4. Wichtige Spezifikationen und Funktionsprinzip

 Funktionsprinzip

      Abluft von pneumatischen Komponenten gelangt in den AMC. Große Öltröpfchen werden durch die Fliehkraftleitstruktur abgeschieden, an die Gehäuseinnenwand geschleudert und in den Ölsumpf abgeleitet.

      Der Luftstrom strömt durch ein Verbundelement aus Glasfaser und Aktivkohle, um feinen Ölnebel und Partikel ≥0,3 μm einzufangen.

      Die Luft strömt vor dem Ausstoß durch die integrierte Schalldämpfungsstruktur, wodurch die Ölentfernung und Geräuschreduzierung in einem Schritt erfolgt.

      Der eingebaute Ölbehälter sammelt abgeschiedenes Öl und lässt es regelmäßig ab, um eine Sekundärverschmutzung zu vermeiden.

5. Vergleich von AMC- und Standard-AN-Schalldämpfern

6. Auswahlhilfe und Wartungsanweisungen

  Schnellauswahlschritte

      Abgasstrom bestätigen: AMC-Nennstrom ≥ maximaler Abgasstrom des Magnetventils/Zylinders wählen

      Passen Sie die Größe des Gewindeanschlusses an den Auslassanschluss der pneumatischen Komponente an

      Anwendungstuning: Standardversion für allgemeine Werkstatt; AMC520 oder größer wird für Reinräume im Lebensmittel- und Elektronikbereich ohne Ölnebeltoleranz bevorzugt

  Wartung und Austausch

      Filterwechselzyklus: 3 bis 6 Monate bei normalem Betrieb; Überprüfen Sie es monatlich auf starken Ölnebel

      Lassen Sie angesammeltes Öl regelmäßig aus dem unteren Ablasshahn ab, um einen Ölrückfluss und ein Verstopfen des Elements zu vermeiden

      Ein erheblicher Anstieg des Abgasgegendrucks oder eine langsame Zylinderbewegung weisen auf ein verstopftes Element hin. sofort ersetzen

7. Inländische Ersatzerklärung

     Der Abgasreiniger der SOLH AMC-Serie folgt den Namenskonventionen, Schnittstellenabmessungen und Leistungsparametern von SMC AMC. Filterelemente sind austauschbar. Es bietet eine zuverlässige, kostengünstige Lösung für Automatisierungsmaschinen und Exportausrüstungsprojekte.
