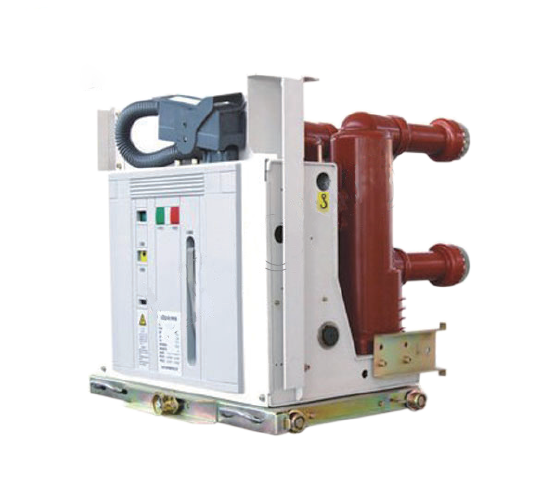

VSG-12-Isolationszylinder-Abzug VCB-Leistungsschalter

VSG-12-Isolationszylinder-Abzug VCB-Leistungsschalter

   Wir genießen einen äußerst guten Status unter unseren Aussichten für unsere großartigen Waren, wettbewerbsfähiger Preis und den idealen Service für mit Metall geschlossene elektrische Schalter, LV-Leistungsverteilungsschrank und mit Metall eingelöste Schaltanlage mit hoher Spannung. Angesichts der Zukunft werden wir weiterhin die Grundwerte von Integrität, Respekt, Innovation, Leidenschaft und professionellem Team aufrechterhalten, immer den kundenorientierten Ansatz halten und globalen Kunden mit qualitativ hochwertigen Produkten und Dienstleistungen zurückgeben. Wir verlassen uns auf unsere reichen Humanressourcen und hervorragende wissenschaftliche Forschungsbedingungen, um sich mit einem innovativen Mechanismus an die allgemeine Entwicklung des Marktes anzupassen. Wir verfolgen das Ziel von 'Ruf und Dienst zuerst' und halten uns an die Handelsleiter von 'Gleichheit und gegenseitigen Vorteilen.' Und wir werden mit Freunden verschiedener Kreise sowohl im In- als auch im Ausland mit Freunden mit einer neuen Geste zusammenarbeiten.

Innenabzugs -Vakuumschalter

  VSG-12 Innenhochspannung Vakuum-Leistungsschalter (Abbr.: Circuit Breaker) ist Drei-Phrase A.C. Dieses Produkt entspricht dem GB1984-2003 (Circuit Breaker), JB3855-1996 (3,6-4,5 kV innern A.C. Hochspannungsschalter), DL403-2000 (technische Bedingungen für die Reihenfolge von 12-40.5KV Hochspannungsvakern. Breaker). Es kann zum Schutz und zur Steuerung von Geräten in der Netzausrüstung sowie zum dynamischen Design von Industrie- und Bergbauunternehmen verwendet werden. Es eignet sich zum Schalten der Last und des häufigen Betriebs mit unterschiedlicher Eigenschaft und mit der Fähigkeit eines zahlreichen Betriebs von Breaking-Kurzschlussstrom.

Die in den Innenabzugsabzugsschalter für Dreiphasen-Wechselstromsysteme mit Nennspannungen von bis zu 12 ~ 24 kV und Frequenz von 50/60 Hz geeignet. Sie werden in Kraftwerken, Umspannwerken, Petrochemikalien, Metallurgie, Fertigung und anderen Branchen, Flughäfen, Wohngebieten usw. häufig eingesetzt und schützen elektrische Geräte, insbesondere für Anlässe, die selten auf dem Nennstrom- oder Multi-Cirtu-Kurzschlussstrom betrieben werden müssen. Es kann in innernluft-isolierten Schaltanlagen wie KYN28 oder AMS-Typ installiert werden.

  Der Leistungsschalter besteht aus reifer APG -Technologie. Die Anwendung von VD4 -Terminalpuffer stellt sicher, dass das Indoor -Terminal in jeder Betriebsumgebung zuverlässiger ist. VD4 kann die Anforderungen von GB, DL, IEC, DIN, VDE und den Standards anderer fortschrittlicher Industrieländer vollständig erfüllen.

Der Vakuumschalter besteht hauptsächlich aus drei Teilen: Vakuum -Bogenlöschkammer, Betriebsmechanismus, Klammer und anderen Komponenten.

1. Vakuumbogenlöschkammer

Gemäß den verschiedenen Arten von Schalter gibt es keramische Vakuumbogenlöschkammern mit externen Bildschirmen, kleinen Vakuumbogenlöschkammern mit mittleren, versiegelten Tassen -geformten Längsmagnetfeldern und innerer versiegelter Glasblasenbogenlöschkammern. Die Grundstruktur ist wie folgt:

•  Luftdichte Isolationsschale: Das luftdichte Isolationssystem, das aus einem Keramik-, Glas- oder mikrokristallinen Glasdämmzylinder, einem beweglichen Endabdeckung, einer festen Endabdeckung und einem Wellkrug aus rostfreiem Stahl besteht, ist ein vakuumversiegelter Behälter. Um luftdicht zu gewährleisten, ist das Material selbst zusätzlich zu den strengen Betriebsverfahren im Versiegelungsart auch eine geringe Atmungsaktivität und die interne Gasfreisetzung erforderlich.

• Leitendes System: Es besteht aus einer festen leitenden Stange, einer festen Laufbogenfläche, einem festen Kontakt, einem sich bewegenden Kontakt, einer sich bewegenden Bogenoberfläche und einer sich bewegenden leitenden Stange. Die Kontaktstruktur kann grob in drei Arten unterteilt werden: zylindrischer Kontakt, transversale Magnetfeldkontaktrille gekrümmte Oberfläche mit Spiralform und Längsmagnetfeldkontakt. Gegenwärtig verwendet diese Art von Lichtbogenlöschkammer die Längsmagnet -Feldtechnologie, die eine starke und stabile Lichtbogenlöschfähigkeit besitzt.

• Abschirmsystem: Abschirmabdeckung ist eine unverzichtbare Komponente in der Vakuumbogenlöschkammer, und es gibt verschiedene Arten der Abschirmabdeckung, wie die Hauptabdeckung, die den Kontaktpunkt, die Wellpipeabdeckung und die Spannungsausgleichsabdeckung umgibt. Die Funktion der Hauptabdeckung ist wie folgt: ①, um zu verhindern, dass Produkte während des ARC -Prozesses auf die innere Wand der Isolationsschale spritzen und damit die Isolationsfestigkeit der Schale verringert. ② Die Verbesserung der Gleichmäßigkeit der elektrischen Feldverteilung in der Bogenlöschkammer ist vorteilhaft, um die lokale Feldstärke zu verringern und die Miniaturisierung des Vakuum -Bogenlöschungskammer -Kondensatrogenprodukts zu fördern, und die Absorption einiger Arc -Energie ist vorteilhaft für die Erholung der Dielektrie der Ark -Lücke.

2. Betriebsmechanismus

Nach den verschiedenen Arten von Leistungsschalter werden unterschiedliche Betriebsmechanismen verwendet. Zu den häufigen Betriebsmechanismen gehören der Federbetriebsmechanismus (VS1), den Betriebsmechanismus des permanenten Magneten und der Kombinationsbetriebsmechanismus (VBD).

Andere Teile: Fahrzeugfahrzeuge, Isolationsklammern, Isolatoren usw.

Was sind die Eigenschaften von Vakuumschalter

• Starke Bruchkapazität, bis zu 50 ka; Nach der Fraktur erholt sich das Medium zwischen den Rissen schnell und es besteht kein Ersetzen des Mediums.
• Die Kontaktabentfernung ist klein. Der Kontaktunterbrechungsabstand des 10 -kV -Vakuumschalters beträgt nur etwa 10 mm. Die erforderliche Betriebsleistung ist gering, die Aktion ist schnell, der Betriebsmechanismus kann vereinfacht werden und die Lebensdauer kann verlängert werden. Im Allgemeinen ist die Wartung seit rund 20 Jahren nicht erforderlich.
• Kurzbogenlöschzeit, niedrige Bogenspannung, Energie mit niedrigem Lichtbogen, niedriger Kontaktverlust und mehrere Unterbrechungen.
• Die mobile Führungsstange hat eine kleine Trägheit und ist für den häufigen Betrieb geeignet.
•  Beim Betrieb des Schalters ist das Aktionsgeräusch niedrig, was es für den städtischen Gebrauch geeignet ist.
• Bogenlösch- oder Isolationsmedien verwenden kein Öl, und es besteht keine Brand- oder Explosionsrisiko.
• Der Kontaktkopf ist eine vollständig versiegelte Struktur, die seine Leistung aufgrund des Einflusses von Feuchtigkeit, Staub und schädlichen Gasen nicht verringert. Zuverlässiger Betrieb und stabile Ein-Aus-Leistung. Als unabhängige Komponente ist die Bogenlöschkammer einfach zu installieren und zu debuggen.
• Während der Lebensdauer des Vakuumschalters erfordert der Kontaktteil keine Wartung und Inspektion. Selbst wenn Wartung und Inspektion durchgeführt werden, ist die erforderliche Zeit sehr kurz.
• Der Bogen wird in einem geschlossenen Behälter gelöscht, und der Lichtbogen und das heiße Gas sind nicht freigelegt.
• Ausgestattet mit mehreren Einlösungsfunktionen, geeignet für den Anwendungsbedarf von Verteilungsnetzwerken

Vorteil:

• Einfache Struktur
• Sich an den Ultra-Low-Resistenz-Vakuum-Unterbrecher anpassen
• Anpassungsoptimierung und modularer Federbetriebsmechanismus
• Geeignet für häufige Operationen
• Kostenlose Wartung, lange Lebensdauer
• Höchst zuverlässige Leistung

Grundinformationen.

Technische Parameter

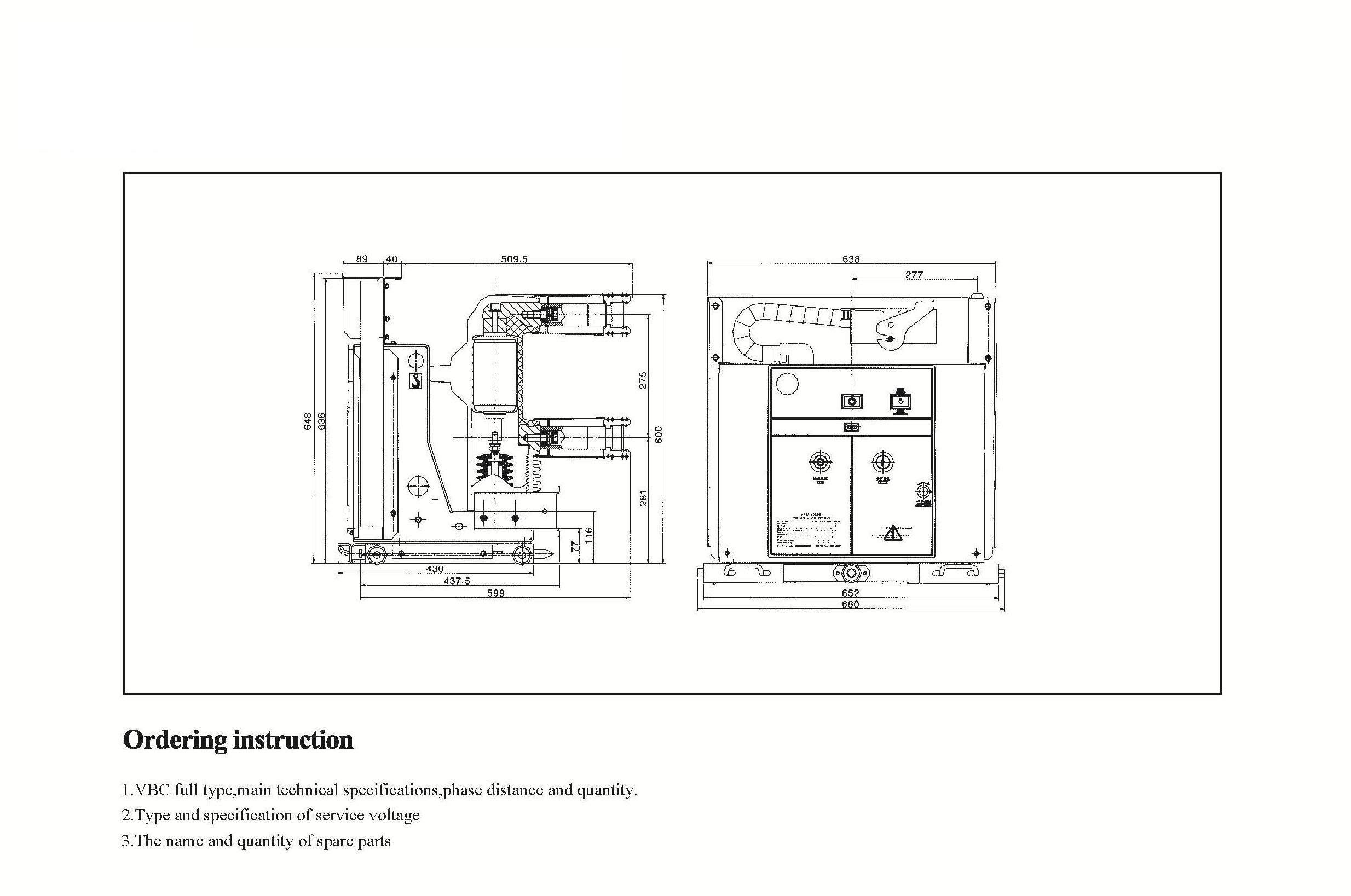

Technische Zeichnungen

Serviceumgebung für den Hochspannungs -Vakuumschalter (VCB)

A) Lufttemperatur: höchste Temperatur: +40ºC; Niedrigste Temperatur: -25ºC

b) Luftfeuchtigkeit: Die monatliche durchschnittliche Luftfeuchtigkeit beträgt 95%; Die tägliche durchschnittliche Luftfeuchtigkeit beträgt 90%.

c) Höhe: Maximale Installationshöhe: 2500 m

d) Es gibt offensichtlich keine Umgebungsluft, die durch ätzende und brennbare Gase, Dampf usw. verschmutzt wird.
