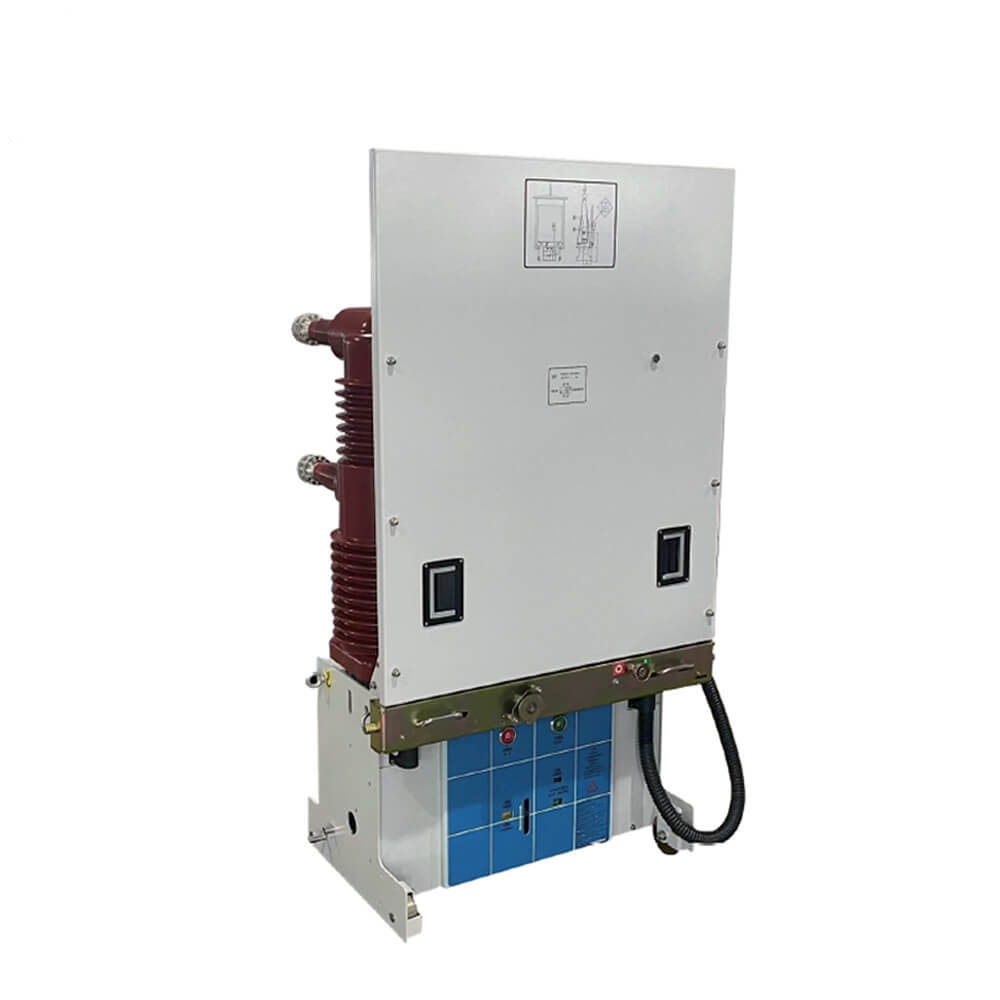

35-kV-bodenmontierte Vakuumschalter mit VBI-Federmechanismus
Der Vakuum-Leistungsschalter der VSG-40.5-Serie ist nach dem einzigartigen Entwurfskonzept eine neue Art von dreiphasige 50 Hz und kombiniert mit der Marktnachfrage und -entwicklung, der Nennspannung von Innenschaltanlagen 40,5 kV. Es kann für Industrie- und Abbauunternehmen, Kraftwerk und -station als Kontrolle und Schutz der Elektrogeräte zur Verfügung gestellt werden.
VBI-Hochspannungs-Vakumschalter in Innenräumen ist ein Innengerät mit dreiphasiger AC 50Hz und einer Nennspannung von 40,5 kV. Es kann für die Kontrolle und den Schutz von elektrischen Geräten in Industrie- und Bergbauunternehmen, Kraftwerken und Umspannwerken verwendet werden, insbesondere für Orte mit häufigen Betrieb. Die Installationsform des Leistungsschalters im Schaltschrank kann entweder ein fester Typ oder ein aus dem Trolley installiertes ausgehungbares Typ sein. Es ist die beste Wahl für die Kontrolle und den Schutz von Hochspannungsübertragungs- und Verteilungssystemen.
Der VBI-40.5-Vakuumschalter mit Bodenmontage ist ein Hochleistungs-Mittelspannungsschaltgerät für zuverlässigen Schutz und Steuerung von elektrischen Systemen, die bei 40,5 kV bewertet wurden. Mithilfe der fortschrittlichen Vakuum -Unterbrecher -Technologie sorgt sie für eine effiziente Lichtbogenlöschung, minimale Wartung und eine lange Betriebsdauer. Dieser Breaker ideal für Stromverteilungsnetzwerke, Industrieanlagen und Umspannwerke kombiniert eine robuste Konstruktion mit benutzerfreundlichen Betrieb.
Aktuelle Bewertung:Bis zu 2500A kontinuierlich, 31,5 ka Kurzschluss-Bruchkapazität.
Vakuumunterbrecher:Hermetisch versiegelt, wartungsfrei und umweltfreundlich (kein SF₆-Gas).
Mechanismus:Federbetriebener oder motorischer 储能-Mechanismus zum schnellen Schließen/Öffnen (<50 ms).
Sicherheit:Integriertes Anti-Rutsch-Design, mechanische/elektrische Verriegelungen und Erdungsschalter.
Standards Compliance:Trifft IEC 62271, GB/T 1984 und ANSI C37.04.
3.1 Überprüfungen vor der Installation
Überprüfen Sie intakte Verpackungen und keinen physischen Schaden.
Bestätigen Sie die Nennparameter entsprechen den Systemanforderungen.
Gewährleisten Sie ein ebenes, vibrationsfreies konkretes Fundament.
3.2 Montageschritte
Befestigen Sie den Unterbrecher mit Ankerschrauben auf dem Boden (M16 empfohlen).
Schließen Sie die Primär -Busbanks mit Drehmomenteinstellungen pro Herstellerspezifikationen (z. B. 50 nm) an.
Drahtkabel für die Sekundärsteuerung zu Klemmen (mit der Bezeichnung „Open/Close Coil“, „Hilfskontakte“).
Erden Sie das Breaker -Chassis sicher (Bodenwiderstand ≤4 Ω)
4.1 Manueller Betrieb
Schließen: Drehen Sie das manuelle Handle im Uhrzeigersinn, bis ein Klicken das Engagement bestätigt.
Öffnen: Drücken Sie die rote Taste "Trip" oder ziehen Sie den mechanischen Reisehebel.
4.2 Elektrischer Betrieb
Wenden Sie 220 VDC/110 VAC auf die Abschlussspule (Momentanimpuls) zur Fernbedienung an.
Verwenden Sie den lokalen/Remote -Selektorschalter für den Modus.
4.3 Anzeigen und Alarme
Grüne LED: Breaker geschlossen.
Rote LED: Breaker Open/Stolpered.
Alarmkontakte: Auslöser für SF₆ -Druckverlust (falls vorhanden) oder Feder
5.1 Routineprüfungen
Überprüfen Sie die Kontakte alle 5.000 Operationen (über Ansichtsfenster).
Schmieren Sie sich bewegende Teile jährlich mit Hochtemperaturfett.
Testdämmwiderstand (> 1000 mΩ @5KV).
5.2 Häufige Probleme
Nicht schließen: Überprüfen Sie die Steuerung, Federladung oder Verriegelungsbedingungen.
Übermäßige Erhitzen: Verbindungen festziehen; Kontaktwiderstand messen (<50 & Ω).
Entfernen Sie den Unterbrecher vor der Wartung.
Nur geschultes Personal sollte eine Wartung durchführen.
Bearbeiten Sie niemals mit sichtbaren Schäden oder abnormalen Geräuschen.
Entsorgen Sie Vakuuminterrupter als elektronische Abfall (nicht hassig).
Recyceln Sie Metalle und Kunststoffe gemäß lokale Vorschriften.
 |
 |

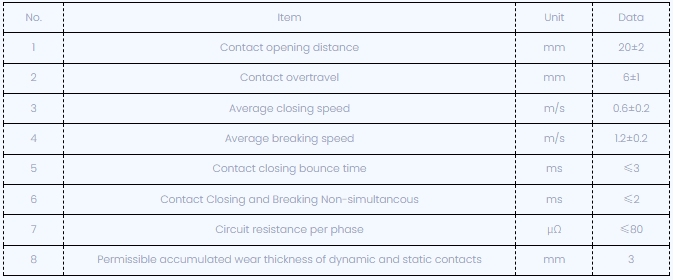

Nach der Einstellung des Leistungsschalters sind die mechanischen charakteristischen Parameter unten dargestellt:
1. Umgebungstemperatur: -10c ~ +40c (es ermöglicht die Lagerung und den Transport bei -30 Grad Celsius);
2. Umgebungsfeuchtigkeit: Die durchschnittliche Luftfeuchtigkeit eines Tages sollte nicht mehr als 95%betragen. Die durchschnittliche Luftfeuchtigkeit von einem Monat sollte nicht mehr als 90% betragen.
3.. Gesättigter Dampfdruck: Der durchschnittliche Druck eines Tages sollte nicht mehr als 2,2 kPa betragen; Der durchschnittliche Druck von einem Monat sollte nicht mehr sein
als 1,8 kPa;
4. Höhe: ≤ 1500 m;
5. Erdbebenintensität: ≤ 8 Grad;
6. Es sollte am Ort ohne Feuer, Explosion, schwerwiegende Dreck und chemische Erosion und gewalttätige Schwingung installiert werden.
F1: Sind Sie Hersteller oder Händler?
A1: Wir sind ein führender professioneller Hersteller.
F2: Wie lange dauert Ihr Lieferzyklus?
A2: Es hängt von Ihren Produktanforderungen und Ihren Produktanforderungen und Ihrer Menge ab. Im Allgemeinen sind für die Lieferung 5 bis 10 Arbeitstage erforderlich
F3: Was ist Ihr After-Sales-Service?
A3: Wir können die Fragen der Benutzer beantworten, die ihre Probleme 24 Stunden am Tag lösen und alle unsere Produkte umfassende technische Unterstützung bieten.
F4: Wie lösen Sie Qualitätsprobleme?
A4: Bitte geben Sie detaillierte Fotos der Qualitätsprobleme an. Unsere technischen und qualitativ hochwertigen Inspektionsabteilungen werden sie analysieren. Wir werden innerhalb von 2 Tagen eine zufriedenstellende Lösung geben.
F5: Akzeptieren Sie maßgeschneiderte Dienste?
A5: Wir bieten OEM/ODM -Dienste an und können Ihr Logo für die Produkte drucken. Unser professionelles technisches und zitiertes Team kann zufriedenstellende Projekte entsprechend Ihren Zeichnungen und Parametern anbieten.
