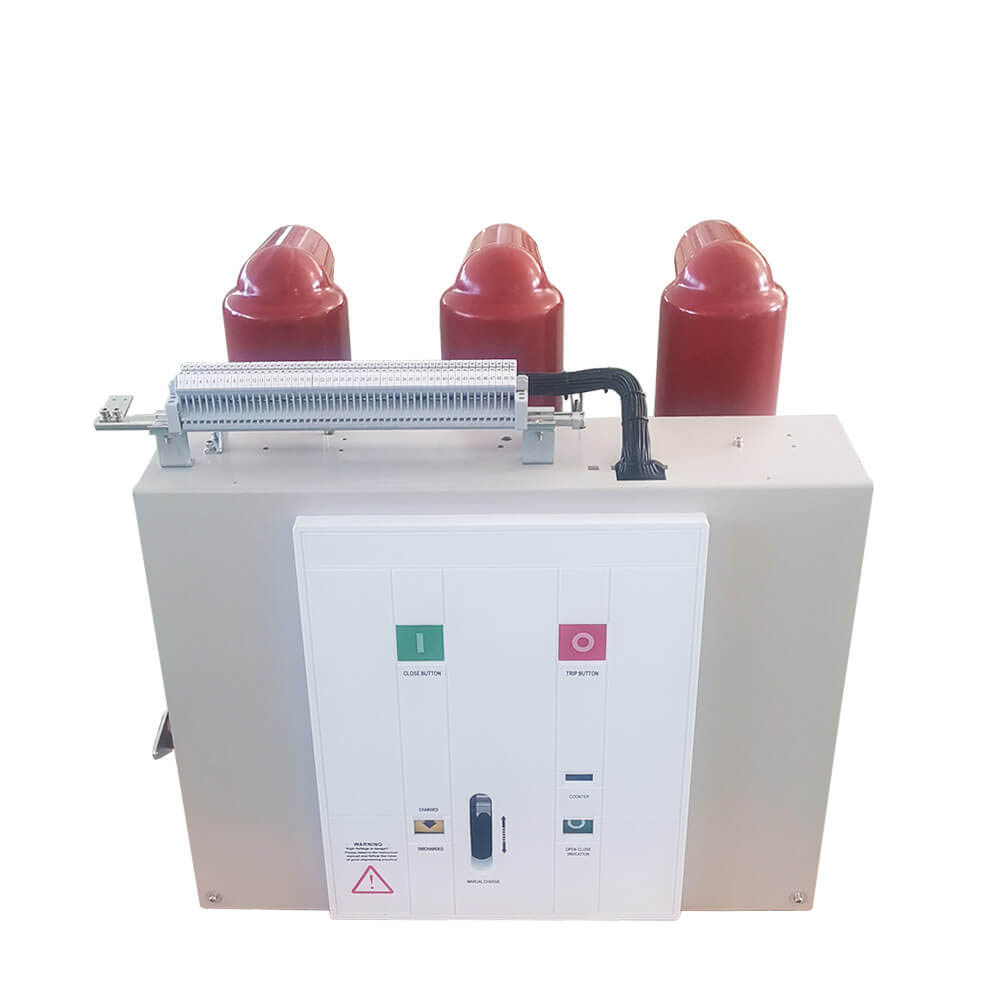

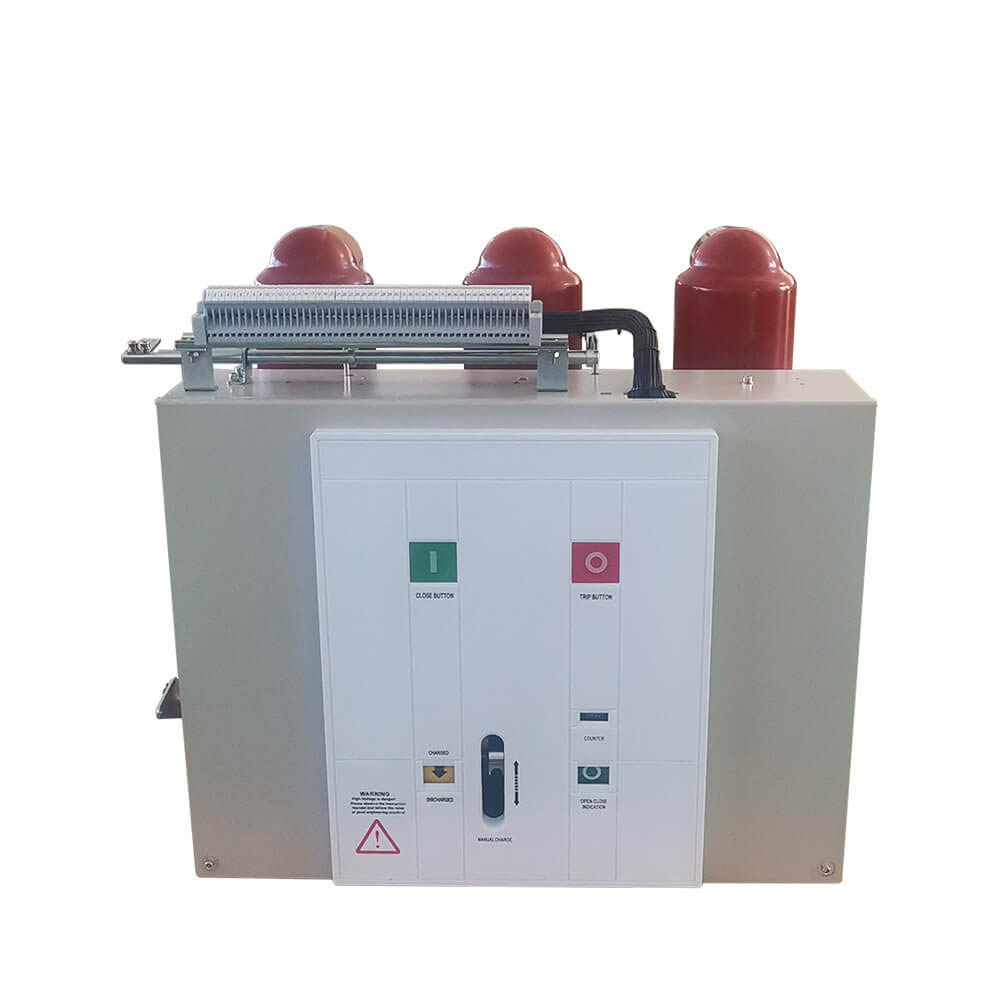

10KV 11KV 12KV Hochspannung AC 630A Innenpole Fixed-Typ VCB Vakuumschalter

10KV 11KV 12KV Hochspannung AC 630A Innenpole Fixed-Typ VCB Vakuumschalter

     Der VBI-12-Einzelfederbetriebsmechanismus ist ein integriertes Produkt, das speziell für einen Drei-Phasen-AC 50Hz-Nennspannungs-12-kV-Hochspannungs-Vakuumschalterbetrieb der Spannung ausgelegt ist. Es handelt sich um ein modulares Funktionseinheitsdesign mit einer kompakten und einfachen Struktur. Zuverlässig und einfach zu bedienen. Das optimierte Design der Abschlussfunktionseinheit reduziert die Schließleistung, die nicht nur das Auftreten von Fehlern wie die Aufrechterhaltung und Verweigerung der Öffnung nach dem Schließen löst, sondern auch die für die Öffnung erforderliche Auslöseleistung verringert. Motorergiespeicher Einheit wird mit Getriebe und kompakten Struktur angewendet, wodurch mechanische Fehler aufgrund von Qualitätsproblemen wie Ketten reduziert werden. Dadurch wird erheblich verbessert, dass die getrennte motorische Energiespeichereinheit die Getriebeübertragung annimmt, eine kompakte Struktur aufweist und mechanische Fehler reduziert, die durch Qualitätsprobleme wie Ketten verursacht werden. Dadurch Verbesserung der mechanischen Lebensdauer des Federmechanismus des Leistungsschalters (30.000 Mal). Die Oberfläche von 80% der Teile des Mechanismus wird mit einem speziellen Prozess behandelt, der die Antikorrosionsfähigkeit der Teile erheblich verbessert und die konsistente und stabile Qualität der Maschinerie gewährleistet.

Merkmale

A. VBI-12 indoor high-voltage vacuum circuit breaker equipped with intermediate sealed ceramic vacuum interrupter, the use of copper-chromium contact material, cup-like longitudinal magnetic field contact structure, the contact of the electric wear rate is small, long electrical life , The pressure level of the contact is high, the dielectric strength of the dielectric is stable, the arc is restored quickly, the cut-off level is low and the breaking Fähigkeit ist stark.

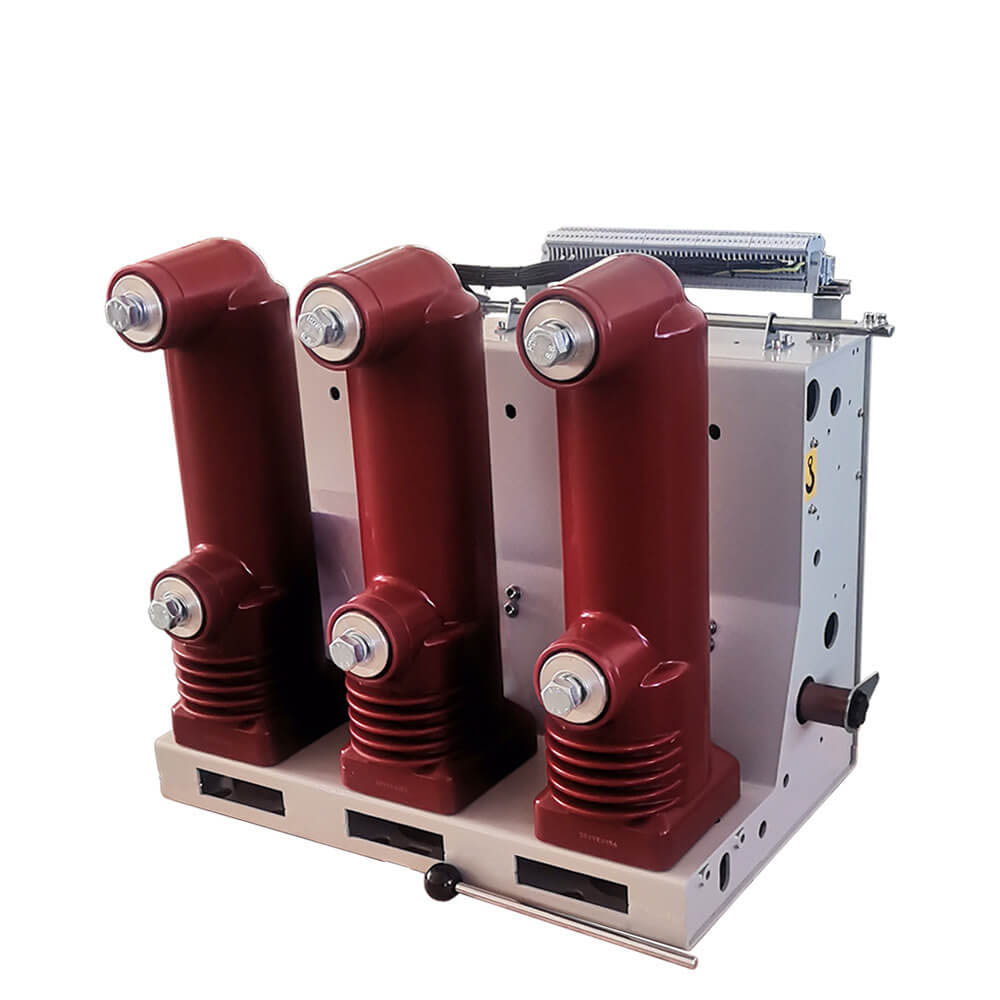

B. VBI-12 Innenhochspannungsvakuumschalter Gesamtstruktur des Betriebsmechanismus und die Verwendung von Lichtbogenlöschsystem in Form des Hauptleitkreisteils Teil des Dreiphasen-Bodenstrukturstruktur, Vakuum-Längsschnitt-Längsschnittanbauanbau von einem Rohranlagenröhrchen, das Röhrchen besteht aus Epoxid-Harz. Dieses strukturelle Design, der die Ansammlung von Staub und dann die Lichtbogenkammeroberfläche erheblich verringert, kann nicht nur den Vakuumunterbrecher durch schädliche externe Faktoren verhindern und sicherstellen, dass die Spannungswirkung auch in der heißen, feuchten und schweren Umgebung der Verschmutzung ein hoher Widerstandszustand aufweisen kann.

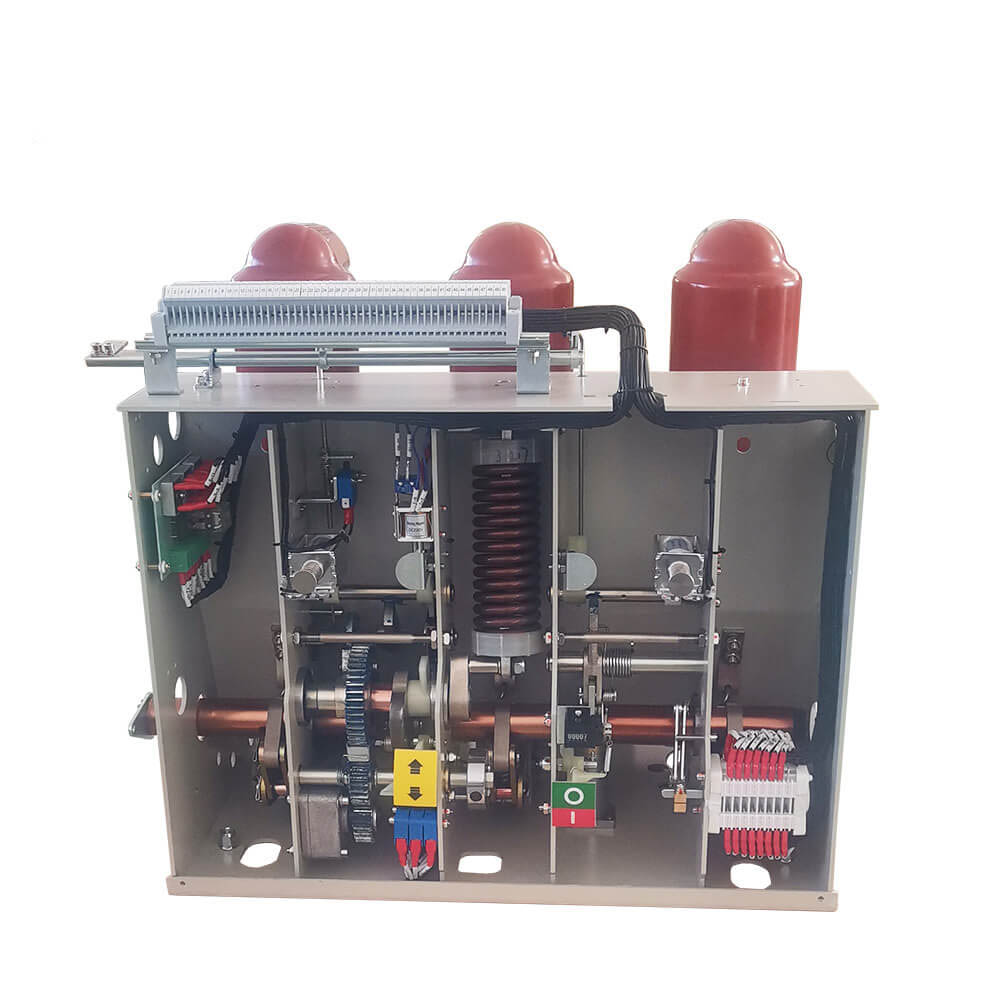

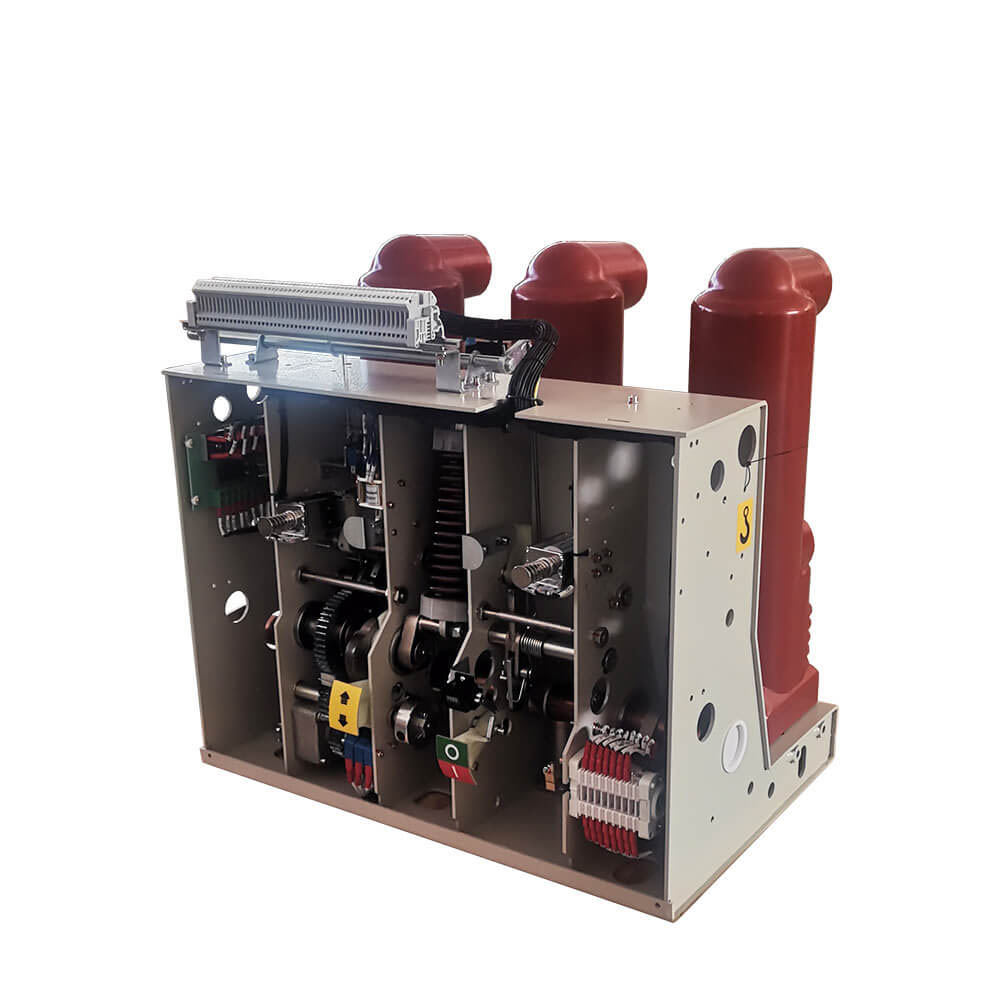

C. Der Betriebsmechanismus für das Layout des Feder -Energiespeichermechanismus mit manueller Energiespeicherung und elektrische Energiespeicherfunktion, der Betriebsmechanismus, der vor der Lichtbogenkammer in das Chassis platziert war, wurde in fünf mittlere Partition aufgeteilt. Fünf Montageraum, in der Zwischenzeit, der Energiespeicherteil, der Übertragungsteil, der Teil des Puffers, der Pufferteil der Betriebsmechanismus, sind aufeinander installiert. The VBI-12 vacuum circuit breaker will arrange the arc chamber and the operating mechanism to form a unified whole, that is, The structural design allows the operating performance of the operating mechanism to be more consistent with the required performance of the interrupter opening and closing, reducing unnecessary intermediate transmission links, reducing energy consumption and noise, making the operating performance of the VBI-12 circuit breaker more Reliable, VBI-12 circuit breaker Kann in die Handauto-Schaltanlage geladen werden, kann auch in eine feste Schaltanlage geladen werden.

D. Der Leistungsschalter hat die Vorteile einer langen Lebensdauer, einer einfachen Wartung, ohne Verschmutzung, ohne Explosionsrisiko und geringem Rauschen und ist für die harten Arbeitsbedingungen wie häufiger Betrieb geeignet.

Grundinformationen.

Technische Parameter

Dimensionszeichnung:

Umweltbedingungen

1.AMBIENT TEMPERT: -15 ℃ ~+40 ℃ (bei -30 ℃, um Lagerung und Transport zu ermöglichen).

2. Höhe: ≤ 1000 m.

3. Relative Luftfeuchtigkeit: Täglicher Durchschnitt ≤ 95%, monatlicher Durchschnitt ≤ 90%. Sättigter Dampfdruck täglich Durchschnitt ≤ 2,2 kPa, monatlicher Durchschnitt ≤ 1,8 kPa.

4. Erdbebenintensität: ≤ 8 Grad.

5. Kein Feuer, Explosionsrisiko, schwere schmutzige, chemische Korrosion sowie Orte intensiver Schwingung.
