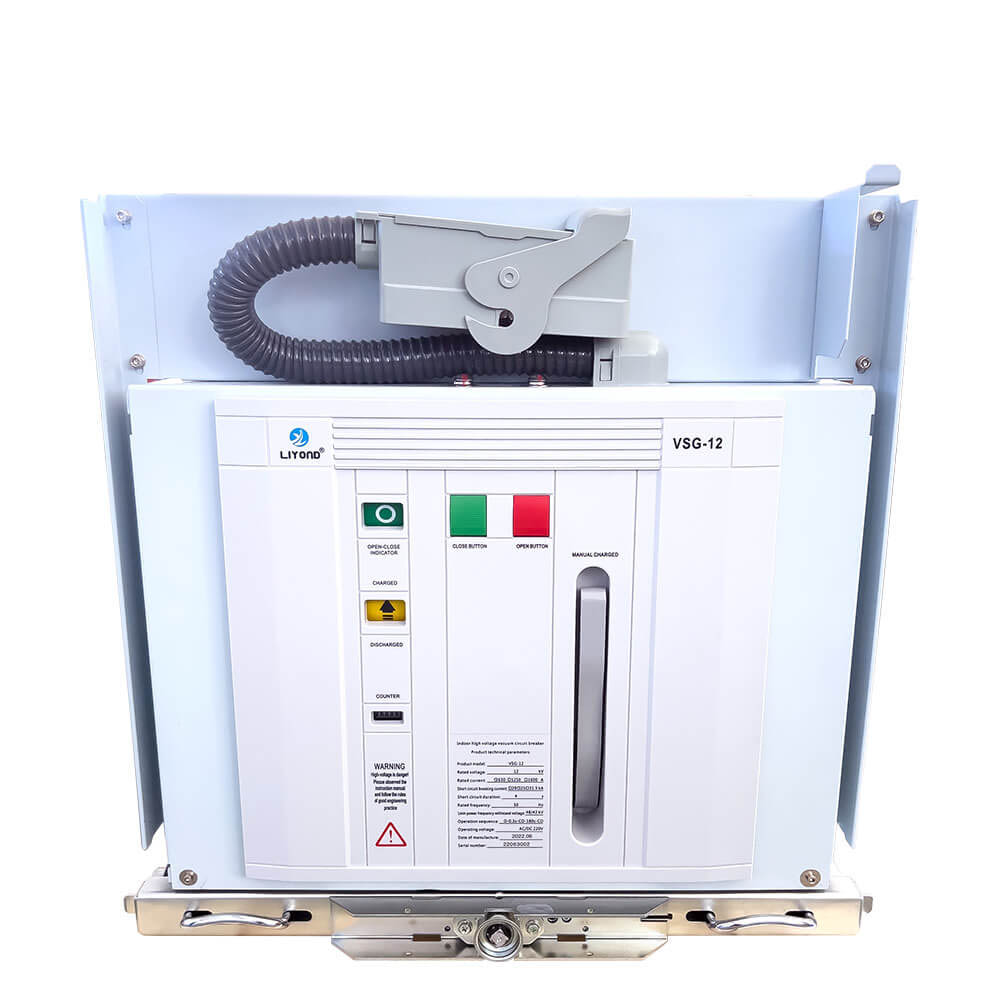

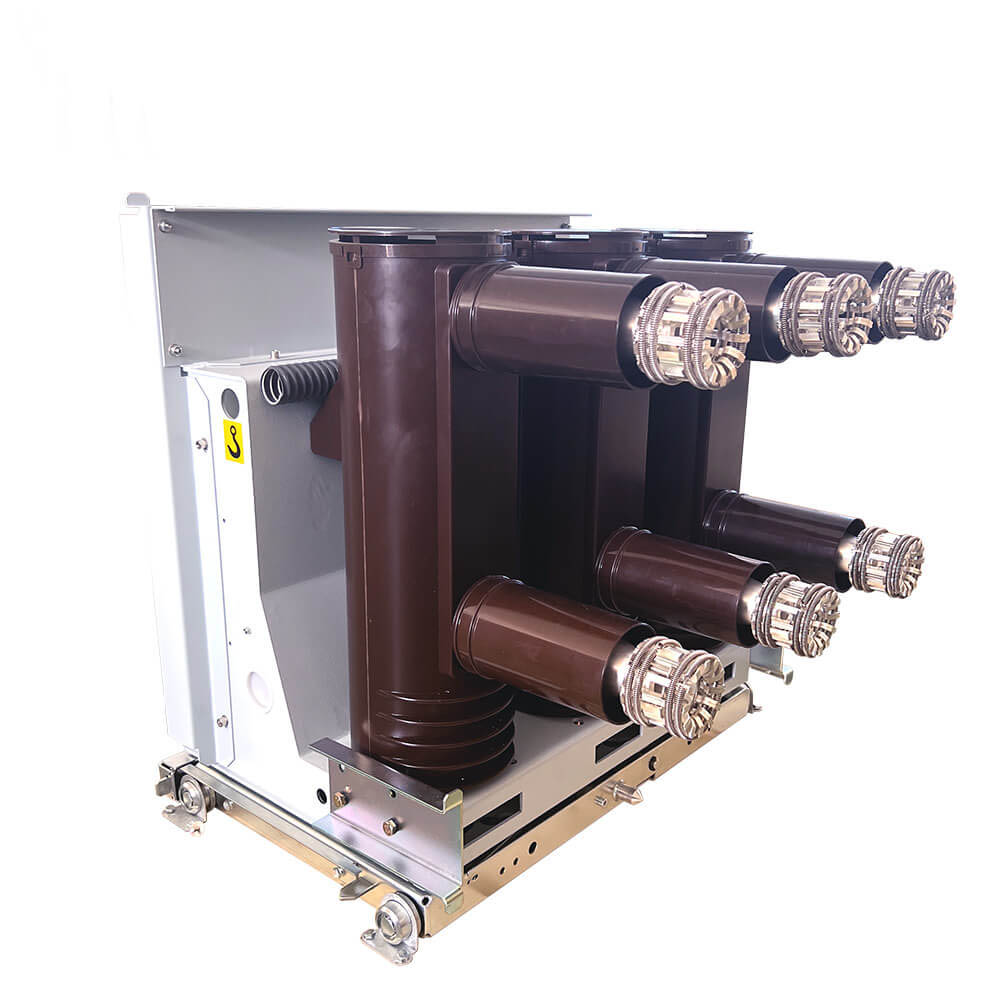

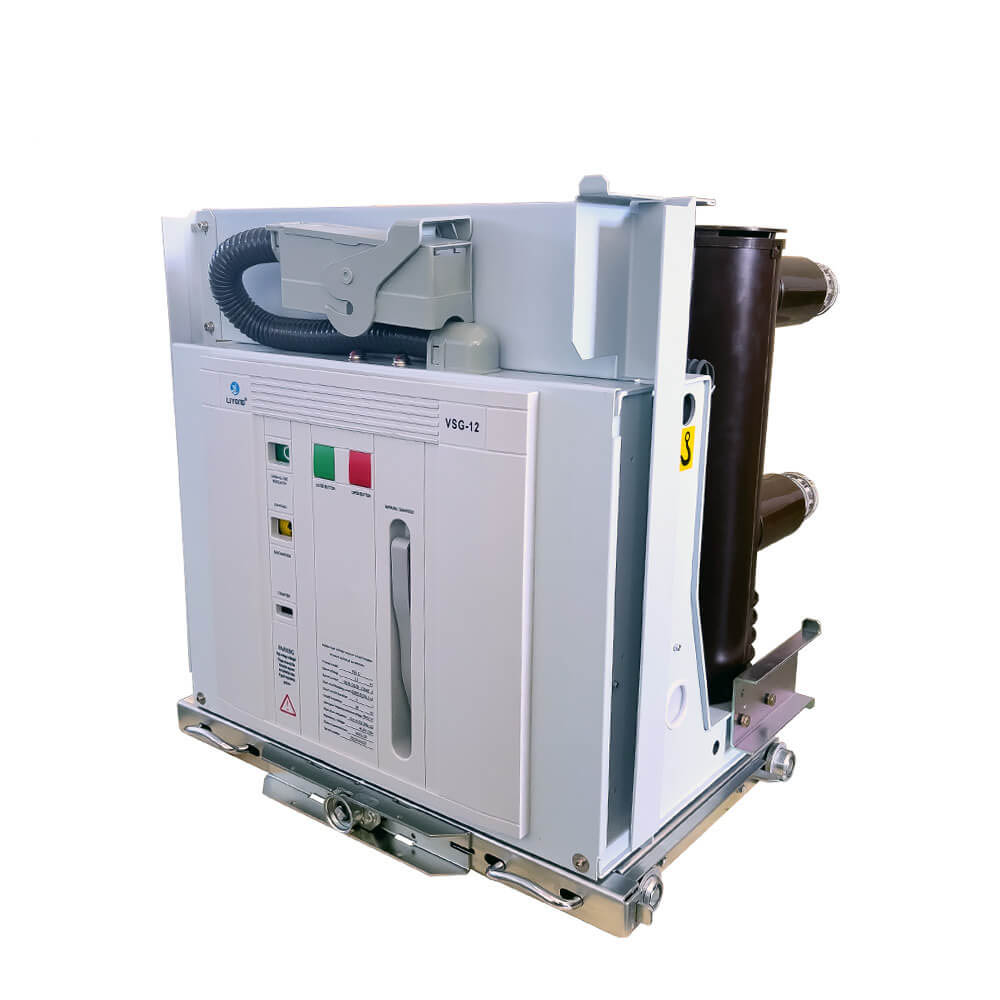

10 kV 12 kV mittelspannungsem Handcart Typ VCB mit Isolierrohr mit leitenden Teilen

10 kV 12 kV mittelspannungsem Handcart Typ VCB mit Isolierrohr mit leitenden Teilen

     Der Hochspannungs-Vakuumschalter vom Typ VSG ist zum Schalten verschiedener Lasten verschiedener Natur und häufiger Operationen in Stromsystemen mit dreiphasiger AC 50Hz und einer Nennspannung von 7,2 kV-40,5 kV geeignet. Und der Schutz und die Kontrolle von elektrischen Geräten in Umspannwerken. Es kann mit KYN28A und anderen mittelgroßen Handcart-Schaltanlagen ausgestattet werden und können auch mit XGN festgelegt werden.

     VSG-Hochspannungs-Vakuum-Leistungsschalter vom Typ Innentor entspricht dem nationalen Standard-Standard-GB1984 „Wechselstrom-Hochspannungsschalter“, JB/T3855 „3,6 ~ 40,5 kV Innen in der Innenspannung mit Hochspannungs-Vakuumschalter“ und IEC60056 “Hochspannungs-AC-Circuit-Breaker" Highloltage AC Circuit Breakern "Ständer. Treffen Sie den „10-35 kV innen in der Innenspannung mit Hochspannungsvakuumschalter technischer Bedingungen“. Es hat die Vorteile von geringer Größe, geringem Gewicht, für häufigen Betrieb und Unterbrechung ohne Wartung und wird im Volksmund im 3KV-40,5KV-Verteilungsnetz verwendet.

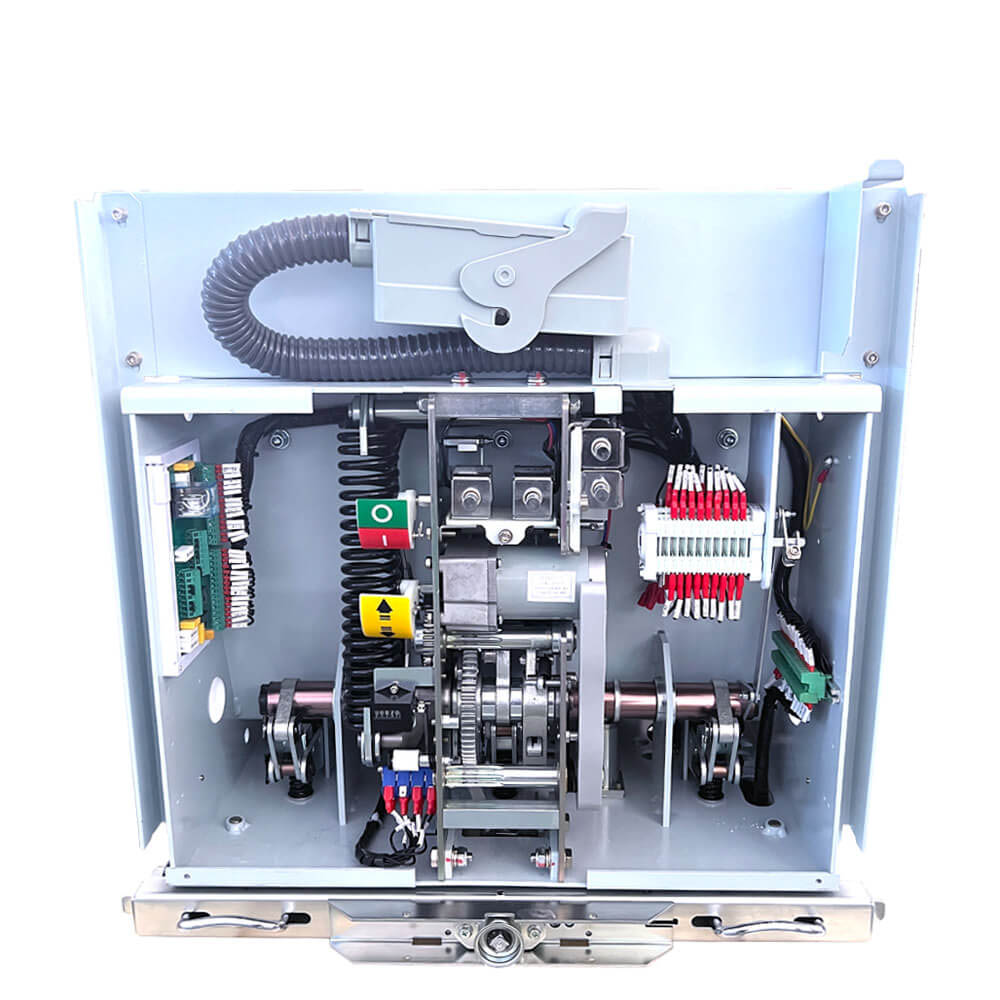

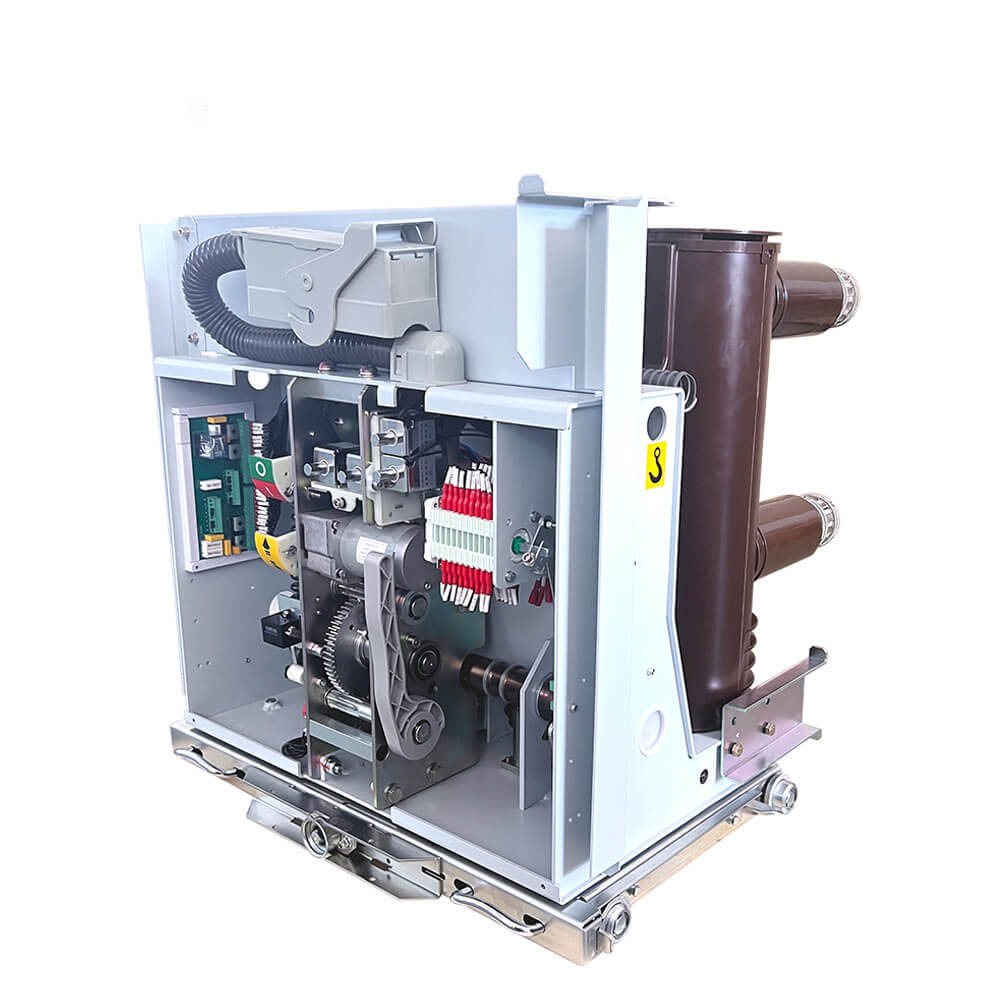

    Der VSG -Mechanismus verwendet einen CAM (im Kernmodul des Mechanismus), um die Spindel direkt (im Rahmen -Spindelmodul) zu reduzieren, um die Übertragungsverbindung zu reduzieren und die Übertragungseffizienz (keine Scharnierverbindung) zu verbessern. Reduzieren Sie den Energieeinsatz des Produkts und erhöhen Sie die Lebensdauer des Produkts. Installieren Sie das Hauptschaltungsmodul, dh die grundlegende Konfiguration des Vakuumschalters. Installieren Sie dann das Chassis-Automodul, den Kontaktarm, den Kontakt und die Isolierhülle, um die Konfiguration des handgefertigten Leistungsschalters zu vervollständigen.

Technische Funktionen

1. Die erste Generation des gebauten Handcarts in China mit unabhängigen geistigen Rechten. Es verfügt über eine reife Technologie und ein hohes Preis -Leistungs -Verhältnis.

2. Die wichtigsten Teile verwenden eine Nickel-phosphor-Legierung mit perfekter Verschleißfestigkeit und Korrosionsbeständigkeit.

3. Die Schlüsselteile werden von uns selbst hergestellt, um sicherzustellen, dass die Produkte den Entwurfsanforderungen des Designs erfüllen

4. Der Hauptschaltkreis mit zylindrischer Verbunddämmung verfügt über geringe Volumen, frei von Wartung und wenige Service.

Wichtige technische Parameter:

· Bewertungsdämmstufe: 75 kV

· Bewertungsimpuls -Spannung: 42 kV

· Bewertungsstrom: 630a, 1250a, 1600A, 2000a, 2500a, 3150a, 5000a

· Bewertungsstrom mit kurzer Kreislauf: 25 ka, 31,5 ka, 40 ka

· Kurzschlussstrom (Peak): 63 ka, 80 ka, 100ka

· Kurzschlussdauer: 4 Sekunden

· Bewertungssequenz: O-0,3S-CO-180S-CO oder O-180S-CO-180S-CO (40KA)

· Bewertet mit einer einzelnen/aufeinanderfolgenden Kondensator Bank Breaking Current: 630A/400A

· Anzahl der Operationen bei Nennleistungskurve-Bruchstrom: 30-mal

· Schließzeit: 30-70 ms

· Öffnungszeit: 20-50 ms

· Mechanische Lebensdauer: 30.000 Operationen

· Bewertungsspeicher und Betriebsspannung: AC220/110V, DC220/100V

· Kontaktlücke: 11 ± 1 mm

· Übertretung des Kontakts: 3,5 ± 0,5 mm

· Durchschnittliche Schließgeschwindigkeit: 0,5-0,8 m/s

· Durchschnittliche Öffnungsgeschwindigkeit: 0,9-1,2 m/s

· Kontaktzeit beim Schließen wenden Sie sich an: ≤ 2 ms

· Synchronisationszeit für das Öffnen und Schließen von Dreiphasen: ≤ 2 ms

· Hauptschaltungswiderstand: ≤ 50 & mgr; Ω (630A), ≤ 45 ° Und (1250a), ≤ 35 °her (1600-2000A), ≤25 ° Und (2500a und darüber)

Produktfunktionen:

· Breite Anwendbarkeit: Der modulare Betriebsmechanismen VCB VSG-12 Innenvakuumschalter in Innenspannung ist für eine Vielzahl von Umgebungen geeignet und ist besonders gut für Anwendungen geeignet, die häufige Betriebsabläufe und hohe Zuverlässigkeit in Stromversorgungssystemen erfordern.

· Modulares Design: Der Betriebsmechanismus verwendet ein modulares Design und bietet den Komfort von schnellem Austausch und Baugruppen.

· Sicherheit und Zuverlässigkeit: Sie verfügt über hervorragende elektrische Leistung und schützt und kontrollieren die Stromausrüstung zuverlässig.

· Lange mechanische Lebensdauer: Mit einer hohen mechanischen Lebensdauer kann es verlängerten Gebrauchsperioden standhalten.

Erweitertes Design: Funktionen wie Kontaktlücken und Kontakt übertraven sorgen für eine hohe Leistung und Zuverlässigkeit.

Grundinformationen.

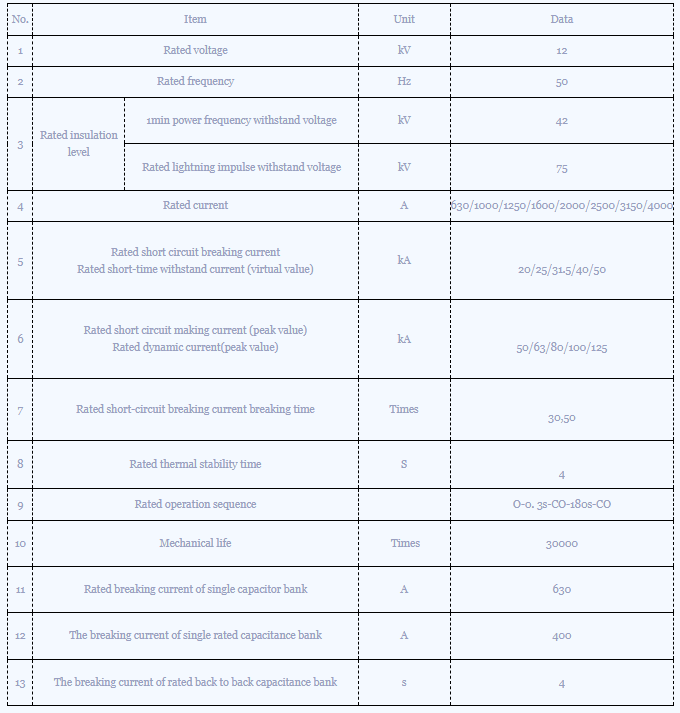

Technischer Parameter

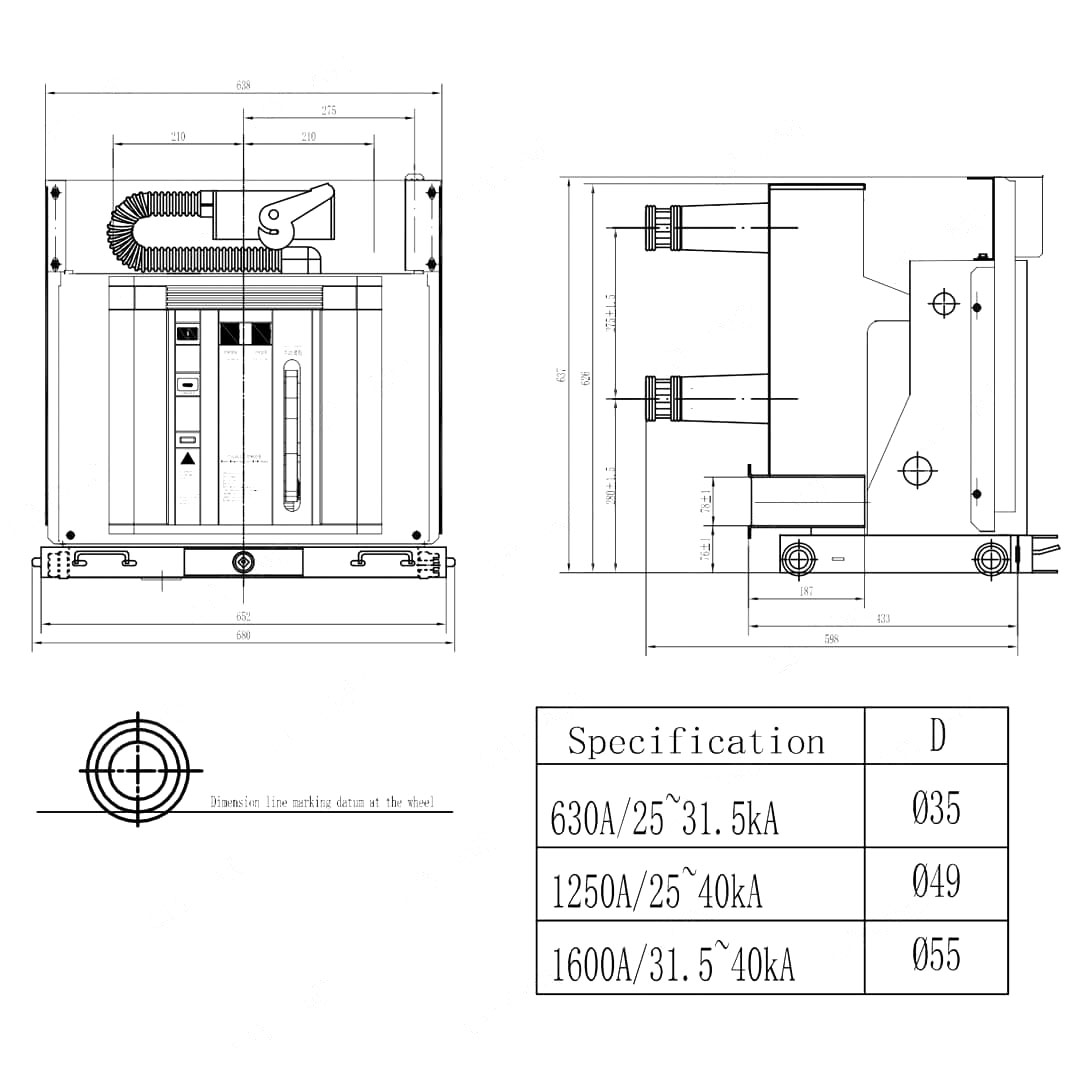

Dimensionszeichnung:

Betriebsumgebung:

· Umgebungstemperatur: Nicht mehr als +40 ° C, nicht weniger als -15 ° C (die Lagerung bei -30 ° C ist nicht zulässig).

· Höhe: nicht mehr als 1000 m.

· Relative Luftfeuchtigkeit: Der tägliche Durchschnitt von nicht mehr als 95%, monatlicher Durchschnitt von höchstens 90%. Der tägliche durchschnittliche Sättigungsdampfdruck von 22 × 10 bis 3 mPa, monatlicher Durchschnitt von höchstens 18 × 10 bis 3 mPa.

· Seismische Intensität: Nicht übertrifft Level 8.

· Anwendungsstellen: Geeignet für die Verwendung an Orten ohne Feuer, Explosionen, schwere Verschmutzung, chemische Korrosion und schwere Schwingung.

Bestellanweisung

1. VCB Volltyp, Hauptspezifikationen, Phasenabstand und Menge

2. Typ und Spezifikation der Servicespannung

3. Der Name und die Menge der Ersatzteile
