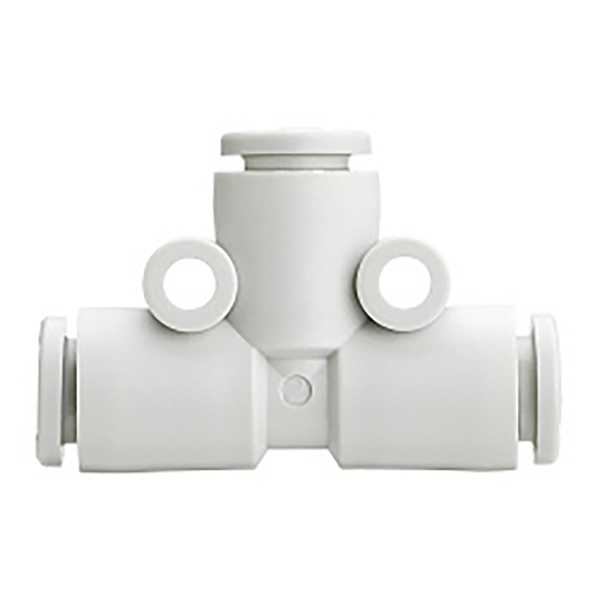

Marke: SOLH von Richge Technology | KQ2T T-Stück und Kreuz-One-Touch-Pneumatikverschraubungen
 |
 |
 |
 |
 |
 |
 |
 |
Die KQ2T-Serie gehört zur vollständigen pneumatischen Steckverbindungsfamilie KQ2 von SOLH und verfügt über ein werkzeugloses, schnelles Plug-and-Play-Design für die 3-Wege- und 4-Wege-Verzweigung von Luftleitungen. Diese Produktlinie umfasst T-förmige T-Stücke und kreuzförmige Vierwegeverschraubungen, einschließlich Versionen mit gleichem Durchmesser, Reduzierstück und Außengewinde (zöllig/metrisch), um den unterschiedlichen Anforderungen an die Umleitung von Pneumatikkreisen und Rohrleitungsverbindungen gerecht zu werden.
Untermodellklassifizierung:
KQ2T: T-Stück mit 3 Anschlüssen (gleicher Durchmesser, Reduzierstück, Außengewinde)

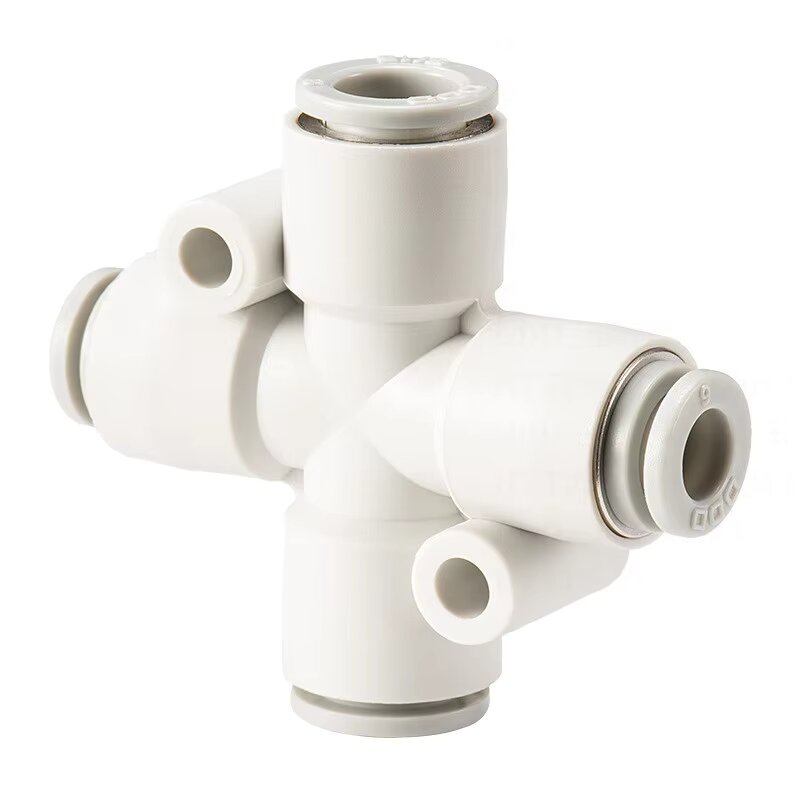

KQ2TW: Kreuz-4-Wege-Anschluss (gleicher Durchmesser für alle Anschlüsse)
KQ2TX: 4-Wege-Kreuzverschraubung (1. Reduzierungsspezifikation)
KQ2TY: 4-Wege-Kreuzverschraubung (2. Reduzierspezifikation)
Kernmaterial und Leistung: Gehäuse aus hochfestem PBT-Kunststoff, Halteklauen aus Edelstahl, Dichtungsringe aus NBR-Nitrilkautschuk. Voll kompatibel mit PU- und PA-Nylon-Pneumatikschläuchen, geeignet sowohl für Vakuum-Unterdruck- als auch für Druckluft-Überdruck-Pneumatikkreise, weit verbreitet in automatisierten Geräten und Roboter-Luftverteilungssystemen.

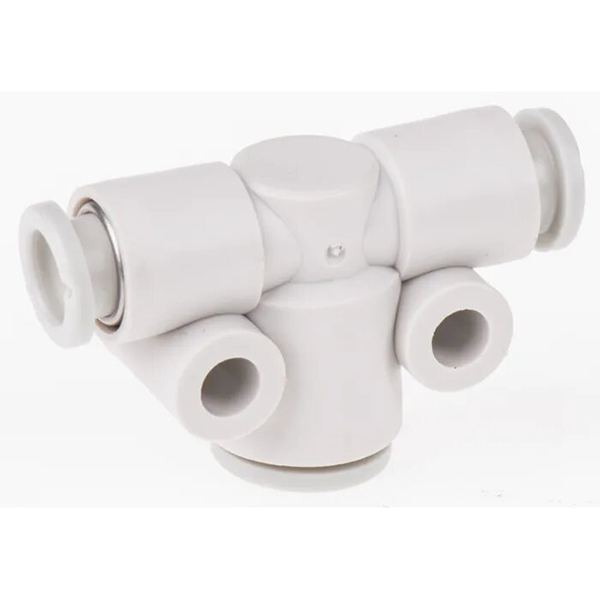

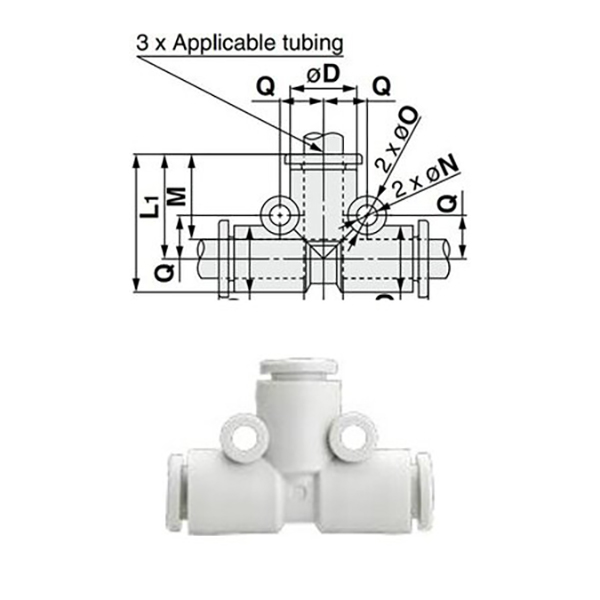

2.1 T-Stück mit gleichem Durchmesser (KQ2T□□-00, gewindeloses 3-Wege-T-Stück, gleiche Größe)
Drei Anschlüsse haben den gleichen Rohrdurchmesser, kein Gewindedesign und sind für die gleichmäßige Luftumleitung von Pneumatikleitungen gleicher Spezifikation vorgesehen.
|
Modellllllll |
Rohraußendurchmesser ΦD (mm) |
|
KQ2T02-00 |
2 |
|
KQ2T23-00 |
3.2 |
|
KQ2T04-00 |
4 |
|
KQ2T06-00 |
6 |
|
KQ2T08-00 |
8 |
|
KQ2T10-00 |
10 |
|
KQ2T12-00 |
12 |
|
KQ2T16-00 |
16 |
2.2 Reduzier-T-Stück (KQ2T①-②, Doppelgrößen-Pipeline-Konvertierung)
Beide seitlichen Anschlüsse haben den Durchmesser ①, der mittlere obere Anschluss hat den Durchmesser ② und wird für die Rohrleitungsumwandlung und die Durchflussverteilung von Pneumatikschläuchen unterschiedlichen Kalibers verwendet.
|
Modellllllll |
Seitenanschluss ΦD ① (mm) |
Mittlerer Anschluss ΦD ② (mm) |
|
KQ2T23-04 |
3.2 |
4 |
|
KQ2T04-06 |
4 |
6 |
|
KQ2T06-08 |
6 |
8 |
|
KQ2T08-10 |
8 |
10 |
|
KQ2T10-12 |
10 |
12 |
|
KQ2T12-16 |
12 |
16 |

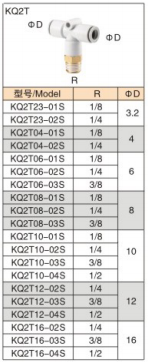

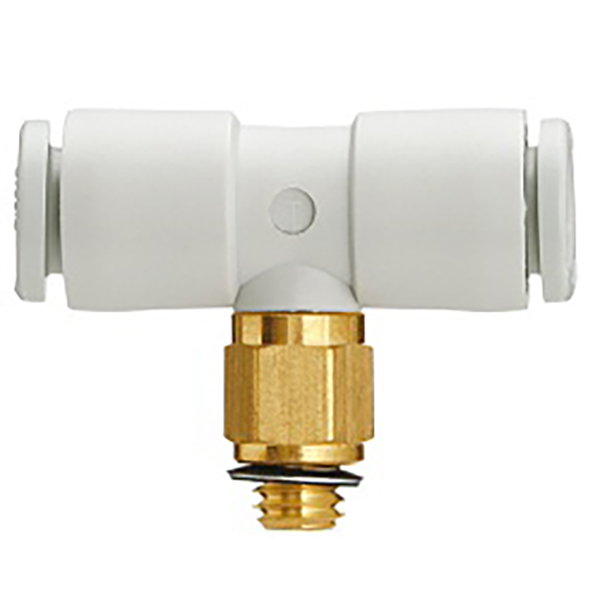

2,3 imperiales R-Kegel-Außengewinde-T-Stück
Beide seitlichen Anschlüsse zum Einführen von Rohren, mittlerer Anschluss mit zölligem R-Kegel-Außengewinde für Gewindeverbindungen mit Pneumatikventilen, Zylindern und anderen Komponenten.
|
Modellllllll |
R-Gewindespez |
Rohraußendurchmesser ΦD (mm) |
|
KQ2T23-01S |
R1/8 |
3.2 |
|
KQ2T23-02S |
R1/4 |
3.2 |
|
KQ2T04-01S |
R1/8 |
4 |
|
KQ2T04-02S |
R1/4 |
4 |
|
KQ2T06-01S |
R1/8 |
6 |
|
KQ2T06-02S |
R1/4 |
6 |
|
KQ2T06-03S |
R3/8 |
6 |
|
KQ2T08-01S |
R1/8 |
8 |
|
KQ2T08-02S |
R1/4 |
8 |
|
KQ2T08-03S |
R3/8 |
8 |
|
KQ2T10-01S |
R1/8 |
10 |
|
KQ2T10-02S |
R1/4 |
10 |
|
KQ2T10-03S |
R3/8 |
10 |
|
KQ2T10-04S |
R1/2 |
10 |
|
KQ2T12-02S |
R1/4 |
12 |
|
KQ2T12-03S |
R3/8 |
12 |
|
KQ2T12-04S |
R1/2 |
12 |
|
KQ2T16-02S |
R1/4 |
16 |
|
KQ2T16-03S |
R3/8 |
16 |
|
KQ2T16-04S |
R1/2 |
16 |

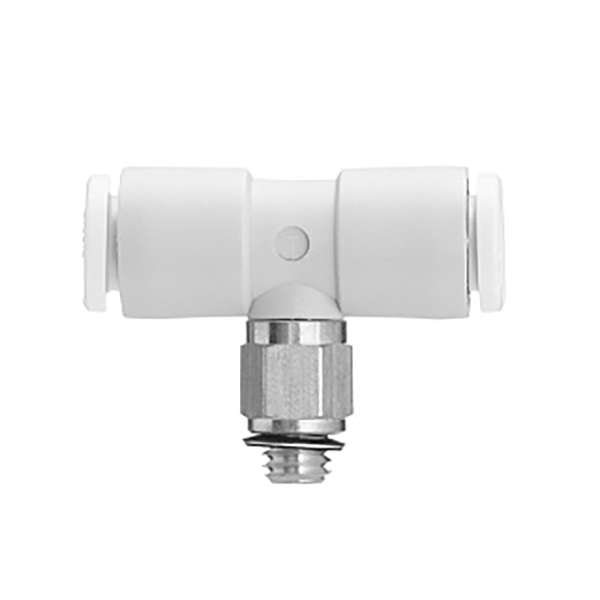

2,4 metrisches Feingewinde-Außen-T-Stück
Beide seitlichen Anschlüsse zum Einführen von Rohren, mittlerer Anschluss mit metrischem Feinaußengewinde, geeignet für Miniatur-Pneumatikkomponenten und Präzisions-Automatisierungsgeräte-Rohrleitungen.
|
Modellllllll |
Metrische Gewindespezifikation |
Rohraußendurchmesser ΦD (mm) |
|
KQ2T02-M3G |
M3×0,5 |
2 |
|
KQ2T02-M5 |
M5×0,8 |
2 |
|
KQ2T23-M3G |
M3×0,5 |
3.2 |
|
KQ2T23-M5 |
M5×0,8 |
3.2 |
|
KQ2T04-M3G |
M3×0,5 |
4 |
|
KQ2T04-M5 |
M5×0,8 |
4 |
|
KQ2T04-M6 |
M6×1,0 |
4 |
|
KQ2T06-M5 |
M5×0,8 |
6 |
|
KQ2T06-M6 |
M6×1,0 |
6 |

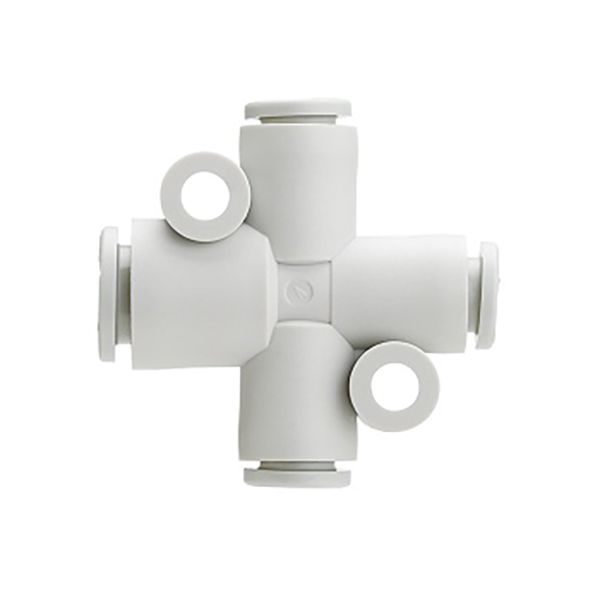

3.1 KQ2TW Kreuzverschraubung mit gleichem Durchmesser (4 Anschlüsse gleicher Größe)
|
Modellllllll |
Rohraußendurchmesser ΦD (mm) |
|
KQ2TW04-00 |
4 |
|
KQ2TW06-00 |
6 |
|
KQ2TW08-00 |
8 |
|
KQ2TW10-00 |
10 |
|
KQ2TW12-00 |
12 |

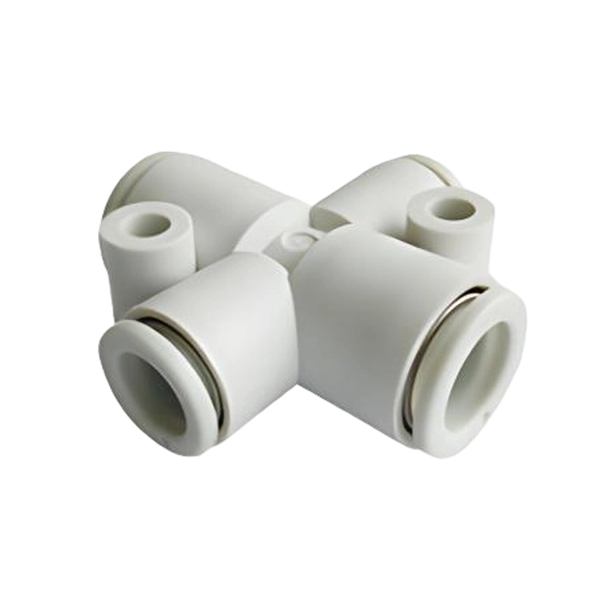

3.2 KQ2TX Reduzierkreuzverschraubung (Typ 1)
|
Modellllllll |
Anschluss ΦD ① (mm) |
Anschluss ΦD ② (mm) |
|
KQ2TX06-08 |
6 |
8 |
|
KQ2TX08-10 |
8 |
10 |
|
KQ2TX10-12 |
10 |
12 |
3.3 KQ2TY Reduzierkreuzverschraubung (Typ 2)
|
Modellllllll |
Anschluss ΦD ① (mm) |
Anschluss ΦD ② (mm) |
|
KQ2TY06-08 |
6 |
8 |
|
KQ2TY08-10 |
8 |
10 |
|
KQ2TY10-12 |
10 |
12 |
|
Artikel |
Parameter |
|
Kompatible Schläuche |
PU-Rohr, PA-Nylon-Pneumatikrohr |
|
Arbeitsdruckbereich |
-100 kPa (Vakuum) ~ 1,0 MPa (Überdruck) |
|
Betriebstemperatur |
0℃ ~ 60℃ |
|
Verbindungsmethode |
One-Touch-Push-in; Drücken Sie den Entriegelungsring, um den Schlauch zu lösen |
|
Kernmaterial |
PBT-Körper, Edelstahlklaue, NBR-Gummidichtung |
• Luftquellenverzweigung und Rohrleitungsumleitung für automatisierte Produktionsanlagen
• Verteilung der Pneumatikkreise für Roboterarme und Vakuumsaugersysteme
• Mehrwege-Luftverteilung für pneumatische Zylinderregelkreise
• Kompakte Rohrleitungsverbindung und Durchmesserumwandlung für Präzisionspneumatiksysteme
• T-Stück mit gleichem Durchmesser: Wählen Sie KQ2Txx-00 für 3-Wege-Rohrleitungen mit völlig einheitlichen Rohrdurchmessern
• Reduzier-T-Stück: Wählen Sie KQ2T①-② für Rohrleitungen mit gleichem Seitendurchmesser und unterschiedlichem Mitteldurchmesser
• T-Stück mit Gewinde: Wählen Sie KQ2Txx-01S (imperial) / M-Serie (metrisch) für Gewindeverbindungen mit Ventilen und Zylindern
• 4-Wege-Kreuzverteilung: Wählen Sie die KQ2TW/TX/TY-Serie für Szenarien, die eine Vier-Wege-Pipeline-Verzweigung erfordern
