T-Stück-Steckverschraubung mit Außengewinde der Serie KQ2Y

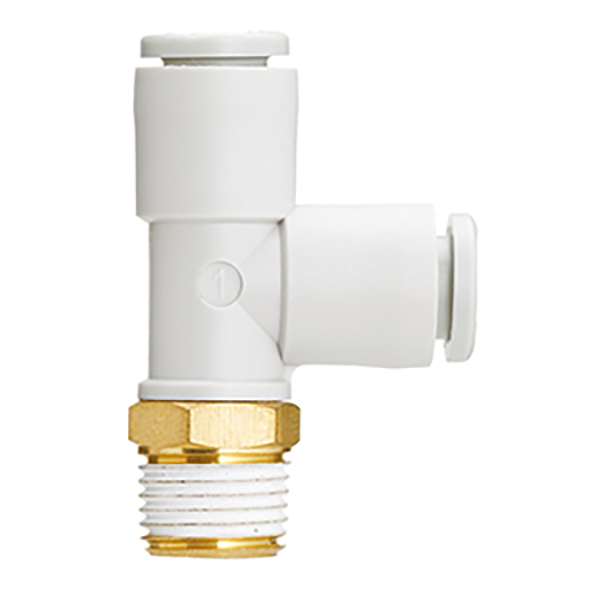

SOLH KQ2Y Male Run Tee, auch Service Tee genannt, ist ein pneumatischer T-Stecker mit 1 Außengewindeeingang und 2 Push-in-Ausgängen der KQ2-Steckverbindungsfamilie. Es kann Luftleitungen direkt von Gewindeanschlüssen an Zylindern und Magnetventilen abzweigen, ohne die Hauptschläuche zu durchtrennen. 360° drehbares Gewinde, kompatibel mit Druckluft- und Vakuumsystemen, austauschbar mit SMC KQ2Y für pneumatische Rohrleitungen in der industriellen Automatisierung.

SOLH KQ2Y-Serie T-Stecker-Steckverschraubung mit Außengewinde | Service-T-Stück für pneumatischen Anschluss

Marke: SOLH von Richge Technology | SMC KQ2Y äquivalentes T-Stück mit Außengewinde (Service-T-Stück), Steckverbindung



1. Produktübersicht

     KQ2Y ist das Male Run Tee (allgemein bekannt als Service Tee) der SOLH KQ2-Steckverbindungsserie. Seine Kernkonfiguration ist1 Einlass mit Außengewinde + 2 Steckauslässe mit gleichem Durchmesser. Es zweigt zwei Luftschläuche direkt vom Hauptgewindeanschluss ab und ist eines der am häufigsten verwendeten Abzweiganschlüsse in pneumatischen Systemen.


2. Modellbenennungsregeln

  Beispiel für eine Modellaufschlüsselung:KQ2Y06-01AS
     KQ2: Steckverschraubung der zweiten Generation der KQ2-Serie (weißes Gehäuse)
     Y: Run Tee, T-T-Stück mit Außengewinde (1 Gewindeeinlass, 2 Steckausgänge)
     06: Außendurchmesser des Schlauchs für Steckauslässe: φ6 mm
     01: Außengewindespezifikation (R18; metrisch M3/M5/M6)
     A: Dichtung für wiederholte Montage und Demontage; S: Voraufgetragenes Gewindedichtmittel, nicht wiederverwendbar; N: Vernickelt, korrosionsbeständig

  Beispiel:KQ2Y04-M5A → M5-Außengewinde-Einlass, zwei φ4-mm-Steckauslässe, Dichtungsdichtung.


3. Struktur und Kernfunktionen

  3.1 T-Typ-Struktur (1 Eingang, 2 Ausgänge)

     • Einlass: Außengewinde (metrisch M / imperial R), zum Anschluss an Ventile, Luftzylinder und Hauptleitungen

     • Verkaufsstellen: 2 Steckanschlüsse mit gleichem Durchmesser für PU-/Nylonschläuche, werkzeugloser Anschluss

     • Gewindeendstützen360° Drehung. Die Ausrichtung kann nach der Montage frei angepasst werden, um eine Verdrehungsbelastung der Schläuche zu vermeiden.

  3.2 Hauptvorteile

     • Servicefreundliches Design: Der Hauptschlauch muss nicht abgeschnitten werden. Direkt vom Gewindeanschluss abzweigen, um die Erweiterung und Wartung des Stromkreises zu erleichtern.

     • Kompakt und leicht: PBT-Kunststoffkörper + vernickeltes Messinggewinde, geringer Platzbedarf und geringes Gewicht.

     • Vakuumkompatibel: Funktioniert von -100 kPa Vakuum bis zu 1,0 MPa Überdruck, geeignet für Vakuumkreise.

     • Hohe Dichtleistung: NBR-Dichtungsring. Die Dichtung vom Typ A ermöglicht eine wiederholte Demontage. Vorbeschichtetes Dichtmittel vom Typ S verhindert Leckagen.

     • Einfache Schlauchfreigabe: Runder Entriegelungsknopf. Drücken Sie, um den Schlauch zu entfernen, ohne die Außenwand des Schlauchs zu beschädigen.


4. Modell- und Spezifikationsliste

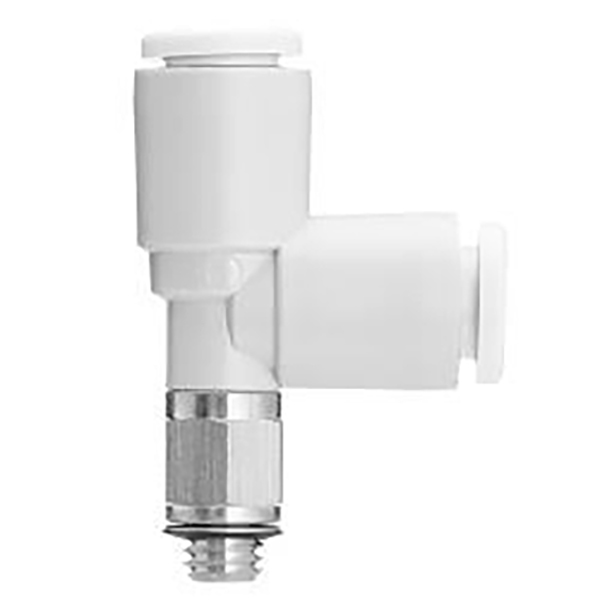

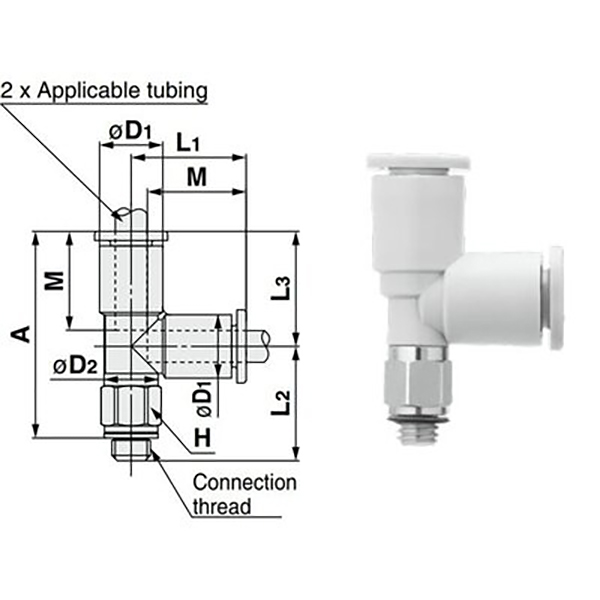

  4.1 Metrisches Gewinde (M3/M5/M6)

Modellll

Rohr-Außendurchmesser (mm)

Gewindespez

KQ2Y23-M3G

3.2

M3×0,5

KQ2Y23-M5

3.2

M5×0,8

KQ2Y04-M5

4

M5×0,8

KQ2Y04-M6

4

M6×1,0

KQ2Y06-M5

6

M5×0,8

KQ2Y06-M6

6

M6×1,0

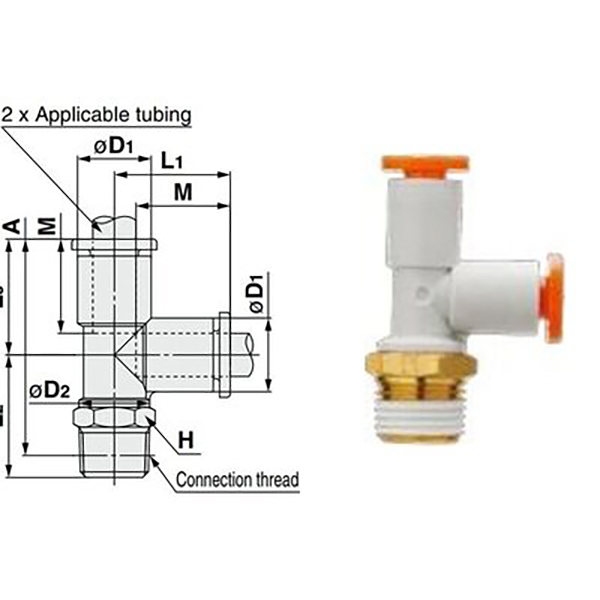

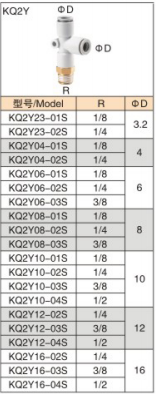

  4.2 Imperiales Rohrgewinde (R1/8 ~ R1/2, Industriestandard)

Modellll

Rohr-Außendurchmesser (mm)

Gewindespez

KQ2Y04-01S

4

R1/8

KQ2Y06-01S

6

R1/8 (Am beliebtesten)

KQ2Y06-02S

6

R1/4

KQ2Y08-01S

8

R1/8

KQ2Y08-02S

8

R1/4

KQ2Y10-02S

10

R1/4

KQ2Y12-02S

12

R1/4

KQ2Y12-03S

12

R3/8


5. Allgemeine technische Spezifikationen (Standard der KQ2-Serie)

Artikel

Parameter

Anwendbare Flüssigkeit

Druckluft, Vakuum, sauberes Wasser (nicht gefrierend)

Betriebsdruck

-100 kPa (Vakuum) ~ 1,0 MPa

Berstdruck

3,0 MPa bei 23℃

Temperaturbereich

-5℃ ~ +60℃ (Wasser: 0~40℃)

Kompatible Schläuche

PU, Nylon, Weichnylon, FEP/PFA PTFE-Schlauch

Materialien

Gehäuse: Weißer technischer PBT-Kunststoff
Backe: Edelstahl SUS304 (Abziehschutz)
Dichtung: NBR-Nitrilkautschuk
Gewinde: Messing vernickelt, korrosionsbeständig


6. Auswahlvergleich: KQ2Y vs. KQ2D vs. KQ2T

Modellll

Struktur

Portkonfiguration

Kernanwendung

KQ2Y

T-förmiges Service-T-Stück

1 Außengewinde + 2 Steckgewinde

Vom Hauptgewindeanschluss abzweigen, neue Schaltkreise hinzufügen

KQ2D

Gleiches T-Stück vom Y-Typ

3 Steckanschlüsse

1-zu-2-Teilung der Schlauchleitung, geringer Strömungswiderstand

KQ2T

Gleiches T-Stück vom T-Typ

3 Steckanschlüsse

Standardmäßige rechtwinklige Teilung, Kostenpriorität


7. Auswahl- und Installationsrichtlinien

  Auswahlhilfe

     • Abzweig vom Magnetventil-/Zylinder-Außengewindeanschluss → KQ2Y (z. B. KQ2Y06-01AS)

     • 1-zu-2-Teilung in der Rohrmitte, geringer Geräuschbedarf → KQ2D

     • Standardmäßige rechtwinklige Teilung, kostenempfindliches Projekt → KQ2T

  Installationshinweise

     • Schneiden Sie den Schlauch flach und gratfrei ab. Führen Sie den Schlauch vollständig ein, bis Sie ein Klicken hören, um ein Austreten von Luft zu vermeiden.

     • Typ A (Dichtung) kann mehrfach zerlegt werden; Typ S (vorbeschichtetes Dichtmittel) muss nach der Demontage erneut versiegelt werden.

     • Wählen Sie für Vakuumanwendungen Typ A mit NBR-Dichtung, um ein stabiles Vakuumniveau aufrechtzuerhalten.


8. Typische Anwendungen

     • Verzweigung des Magnetventilausgangs: KQ2Y06-01AS, montiert am R1/8-Anschluss des 5/2-Wege-Magnetventils zur Versorgung von zwei Luftzylindern.

     • Synchronisierte Zylindersteuerung: KQ2Y08-02AS am Haupt-R1/4-Gewindeanschluss zur Aufteilung in zwei ø8-Rohre für die synchrone Betätigung von zwei Zylindern.

     • Nachrüstung des Vakuumkreislaufs: Verzweigung vom Hauptgewindeanschluss des Vakuumgenerators zu Vakuumsaugnäpfen, einfache Wartung und Änderung.
