Reduzierende Mehrwege-Steckverschraubung der Serie KQ2X/KQ2XD

SOLH KQ2X / KQ2XD-Serie Reduzier-Y- und Mehrwege-Steckverschraubung | SMC-äquivalenter pneumatischer Splitter

Marke: SOLH von Richge Technology | SMC KQ2X/KQ2XD Ersatz-Reduzier-Y- und 4-Wege-Steckverteiler

1. Produktübersicht

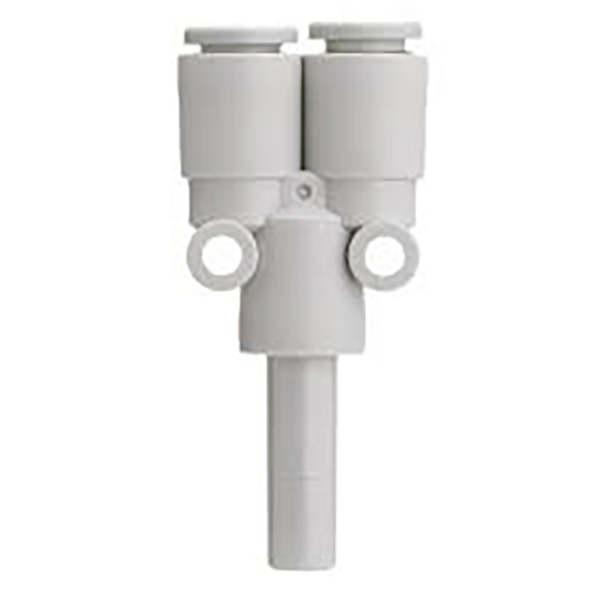

KQ2X-Serie: Reduzierender Y-Splitter, 1 Eingang, 2 Ausgänge

     KQ2X ist eine Y-förmige 1-zu-2-Reduzier-Steckverschraubung. Anschluss ② ist ein Einzelschaftanschluss; Anschluss ① besteht aus zwei identischen Push-in-Anschlüssen. Es teilt einen einströmenden Luftstrom in zwei Ausgänge mit gleichem Durchmesser und unterschiedlichen Einlass- und Auslassrohrgrößen auf und realisiert so eine Reduzierung und Rohrleitungsverzweigung für pneumatische Kreisläufe und die Verteilung von Vakuumleitungen.

     Material: Körper aus PBT-Kunststoff, Dichtungsringe aus NBR. Kompatibel mit PU/PA-Pneumatikschläuchen. Schnelle Push-to-Connect-Montage, kein PTFE-Band erforderlich.

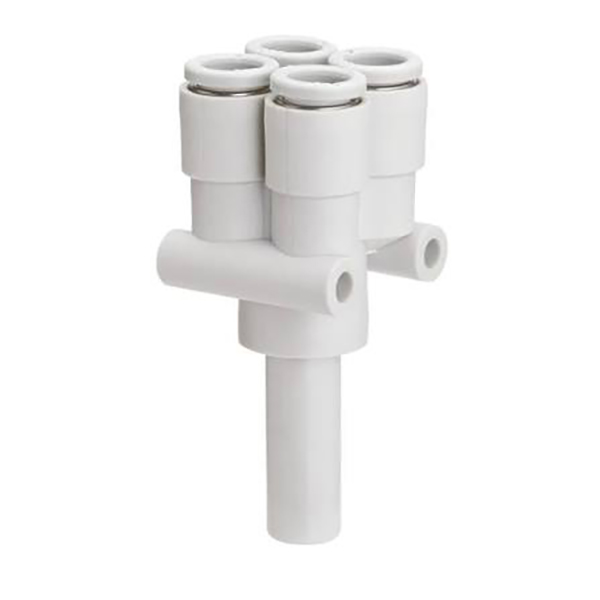

KQ2XD-Serie: Kreuzförmiger 4-Wege-Splitter, 1 Eingang und 4 Ausgänge

     KQ2XD ist eine 1-zu-4-reduzierende Steckverschraubung mit mehreren Anschlüssen. Anschluss ② ist ein Einzelschaftanschluss; Port ① stellt vier identische Push-in-Ports zur Verfügung. Es teilt eine Luftversorgung in vier Zweige gleichen Durchmessers mit reduziertem Design auf und spart so Montageraum. Ideal für Miniaturvakuum oder pneumatische Verteilung an mehreren Stationen.

Material wie KQ2X: PBT-Gehäuse + NBR-Dichtungen, Steckstruktur, kompatibel mit PU- und Nylon-Luftschläuchen.

2. Erläuterung des Modellcodes

KQ2X-Serie

  Format: KQ2XXX-XX
     Erste beiden Ziffern: Rohr-Außendurchmesser von zwei Abzweiganschlüssen (Anschluss ①)
     Letzte beiden Ziffern: Schaftaußendurchmesser des Haupteinlassanschlusses (Anschluss ②)
     Beispiel: KQ2X04-06 → Anschluss ①: zwei × Φ4 Push-in-Anschlüsse; Anschluss ②: Φ6 Schaft

KQ2XD-Serie

   Format: KQ2XDXX-XX
     Erste zwei Ziffern: Rohr-Außendurchmesser von vier Abzweiganschlüssen (Anschluss ①)
     Letzte beiden Ziffern: Schaftaußendurchmesser des Haupteinlassanschlusses (Anschluss ②)
     Beispiel: KQ2XD04-06 → Vier × Φ4-Ports an Port ①; Anschluss ②: Φ6 Schaft

3. Wichtige technische Spezifikationen und Installationsanleitung

Installationsanweisungen

     • Schneiden Sie den Schlauch rechtwinklig und vertikal ab und führen Sie ihn vollständig in die Armatur ein, bis er fest sitzt.

     • Um den Schlauch zu entfernen, drücken Sie zuerst den Entriegelungsring und ziehen Sie dann den Schlauch heraus.

Differenzierungsleitfaden

     • KQ2X: 1 Einlass, 2 Auslässe (Y-Typ-2-Wege-Verteiler)

     • KQ2XD: 1 Einlass, 4 Auslässe (Kreuz-4-Wege-Verteiler)

Anwendungsszenarien

     • Vakuumkreisverteilung für mehrere Sauger in der Automatisierung

     • Pneumatikzweig für kleine Vorrichtungen, 3C- und Verpackungsgeräte

     • Kompakter Verteiler für Miniatur-Vakuummodule mit mehreren Stationen

     • Roboter-Endeffektor-Luftleitungsteilung mit reduziertem Platzbedarf
