Marke: SOLH von Richge Technology | KQ2W Erweiterter One-Touch-Winkel vom L-Typ
 |
 |
 |

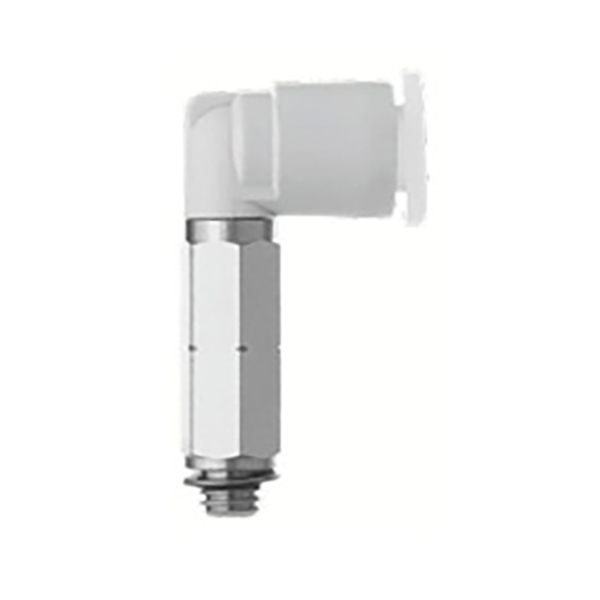

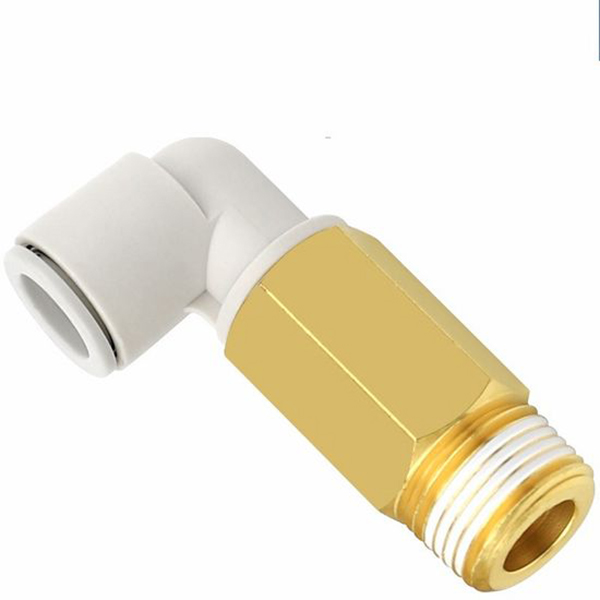

Bei der Serie KQ2W handelt es sich um einen L-förmigen Einsteckwinkel mit verlängertem Schaft innerhalb der SOLH KQ2-Pneumatikverschraubungsfamilie. 90° rechtwinklige Konstruktion. Ein Ende mit Außengewinde (zölliges R-Kegelgewinde / metrisches M-Feingewinde), das andere Ende zum Einführen von PU/PA-Pneumatikschläuchen. Die Serie umfasst auch die nicht reduzierende, erweiterte Version KQ2Wxx-99, beide Enden für Rohranschluss zur Rohrleitungsverlängerung und Vermeidung von Hindernissen.
Kernvorteil: Das verlängerte Vorbaudesign beseitigt Platzeinschränkungen und mechanische Störungen. One-Touch-Struktur, werkzeugloses Einsetzen und Entfernen des Schlauchs. Kunststoffgehäuse + Gewindeabschnitt aus Messing, alterungsbeständig, kompatibel mit Pneumatik- und Vakuumkreisläufen. Direkter Importersatz für die SMC KQ2W-Serie für Auslandsprojekte.
Format: KQ2W □□ - □□S
KQ2W: Seriencode für verlängertes L-förmiges Winkelstück
□□: Rohraußendurchmesser ΦD (02=2mm, 23=3,2mm, 04=4mm, 06=6mm, 08=8mm, 10=10mm, 12=12mm, 16=16mm)
Suffix:01S02S/03S/04S: Imperiales R-Außengewinde (1/8",1/4",3/8",1/2")
M3GM5: Metrisches Außengewinde M3×0,5 / M5×0,8

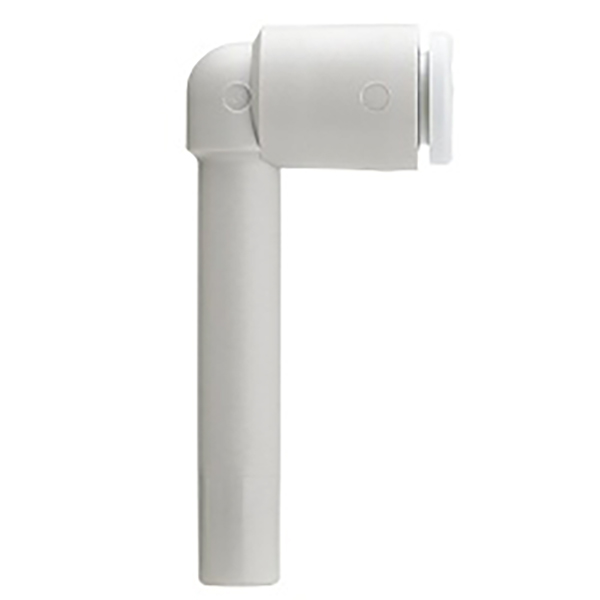

-99: Nicht reduzierende, verlängerte Version, Rohranschluss an beiden Enden mit gleichem Durchmesser, kein Gewinde
|
Artikel |
Parameter |
|
Körpermaterial |
Technischer PBT-Kunststoff, hohe Schlagfestigkeit |
|
Thread-Abschnitt |
Messing mit Nickelbeschichtung zum Rostschutz |
|
Dichtungsmaterial |
NBR-Nitrilkautschuk |
|
Kompatible Schläuche |
PU-Rohr, PA-Nylon-Pneumatikrohr |
|
Arbeitsdruck |
0~1,0 MPa, anwendbar für Vakuum |
|
Betriebstemperatur |
-20℃ ~ +60℃ |
|
Verbindungsmethode |
Einsteckbar; Drücken Sie den Entriegelungsring, um den Schlauch einzuführen oder abzunehmen |

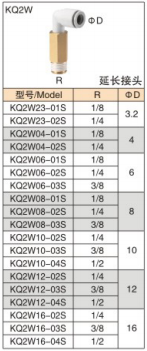

4.1 Imperiale R-Gewindeversion (Messing-Außengewinde)
|
Modellll |
Außengewinde R |
Rohr ΦD |
|
KQ2W23-01S |
R1/8 |
3.2 |
|
KQ2W23-02S |
R1/4 |
3.2 |
|
KQ2W04-01S |
R1/8 |
4 |
|
KQ2W04-02S |
R1/4 |
4 |
|
KQ2W06-01S |
R1/8 |
6 |
|
KQ2W06-02S |
R1/4 |
6 |
|
KQ2W06-03S |
R3/8 |
6 |
|
KQ2W08-01S |
R1/8 |
8 |
|
KQ2W08-02S |
R1/4 |
8 |
|
KQ2W08-03S |
R3/8 |
8 |
|
KQ2W10-02S |
R1/4 |
10 |
|
KQ2W10-03S |
R3/8 |
10 |
|
KQ2W10-04S |
R1/2 |
10 |
|
KQ2W12-02S |
R1/4 |
12 |
|
KQ2W12-03S |
R3/8 |
12 |
|
KQ2W12-04S |
R1/2 |
12 |
|
KQ2W16-02S |
R1/4 |
16 |
|
KQ2W16-03S |
R3/8 |
16 |
|
KQ2W16-04S |
R1/2 |
16 |
4.2 Version mit metrischem M-Gewinde
|
Modellll |
Außengewinde |
Rohr ΦD |
|
KQ2W02-M3G |
M3×0,5 |
2 |
|
KQ2W02-M5 |
M5×0,8 |
2 |
|
KQ2W23-M3G |
M3×0,5 |
3.2 |
|
KQ2W23-M5 |
M5×0,8 |
3.2 |
|
KQ2W04-M3G |
M3×0,5 |
4 |
|
KQ2W04-M5 |
M5×0,8 |
4 |
|
KQ2W06-M5 |
M5×0,8 |
6 |
4.3 Nicht reduzierende erweiterte Version (Rohr an Rohr, kein Gewinde)
|
Modellll |
Anschluss 1 ΦD |
Anschluss 2 ΦD |
|
KQ2W23-99 |
3.2 |
3.2 |
|
KQ2W04-99 |
4 |
4 |
|
KQ2W06-99 |
6 |
6 |
|
KQ2W08-99 |
8 |
8 |
|
KQ2W10-99 |
10 |
10 |
|
KQ2W12-99 |
12 |
12 |
• Vermeiden Sie mechanische Störungen an Zylindern, Vakuumerzeugern und Magnetventilen. Pipeline-Richtung erweitern und umleiten
• Um 90° verlängerte Schlauchführung für Roboter-Vakuumsaugerkreise in kompakten Automatisierungslinien
• Direkter Ersatz für Original-SMC KQ2W, Importersatz zur Kostenreduzierung
• Schneiden Sie den Schlauch vertikal und flach ab und führen Sie ihn vollständig bis zum Boden ein, um die Abdichtung zu gewährleisten.
• PTFE-Band kann auf Gewinde gewickelt werden; Ziehen Sie die Gewinde nicht zu fest an, um Risse im Verschraubungskörper zu vermeiden.
• Entfernen des Schlauchs: Drücken Sie den weißen Entriegelungsring und ziehen Sie den Schlauch gleichzeitig nach außen.
