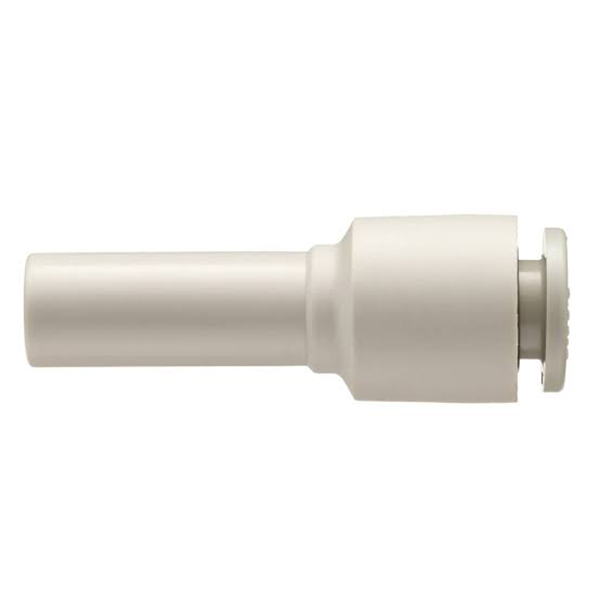

KQ2R Push-Fit-Innenendkappe aus Kunststoff

SOLH KQ2R-Serie, gerade Reduzierstück-Steckverschraubung | Rohrkupplung mit unterschiedlichem Durchmesser

Marke: SOLH von Richge Technology | SMC KQ2R-äquivalentes, gerades One-Touch-Pneumatik-Reduzierstück

1. Produktübersicht

     KQ2R ist eine gerade Reduziersteckverschraubung der KQ2-Serie, auch bekannt als Rohrkupplung mit unterschiedlichem Durchmesser. Es wurde speziell für die Inline-Verbindung von zwei Luftschläuchen mit unterschiedlichen Außendurchmessern entwickelt und ist eines der am häufigsten verwendeten Reduzierzubehörteile in pneumatischen Systemen.

2. Modell- und Strukturerklärung

  Modelllbeispiel: KQ2R06-08
     KQ2: Steckverbindungsserie der 2. Generation von SMC
     R: Reduzierstück, reduzierende gerade Struktur
     06: Rohraußendurchmesser von Anschluss ① (mm, Φ6mm)
     08: Rohraußendurchmesser von Anschluss ② (mm, Φ8mm)

  Strukturelle Merkmale

     • Beide Enden verfügen über standardmäßige KQ2-One-Touch-Anschlüsse. Ein Ende für Rohre mit kleinem Außendurchmesser und das andere für Rohre mit großem Außendurchmesser mit geradem internen Strömungskanal, wodurch eine Inline-Verbindung für Rohre mit unterschiedlichen Durchmessern realisiert wird.

     • Glatter, konischer Übergang im Kanal, geringerer Druckabfall im Vergleich zur geteilten Baugruppe (gerade Verschraubung + separates Reduzierstück). Ideal für strömungs- und druckabfallempfindliche Pneumatikkreise.

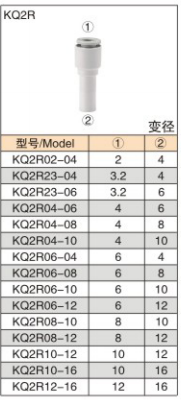

3. Vollständige Spezifikationstabelle

4. Allgemeine technische Spezifikationen (im Einklang mit der gesamten KQ2-Serie)

5. Auswahl- und Betriebsrichtlinien

   Auswahlregel: Wählen Sie KQ2R für die Inline-Verbindung von zwei Rohren mit unterschiedlichem Außendurchmesser, keine zusätzlichen kombinierten Anschlüsse erforderlich.

     • Das Rohrende muss flach und gratfrei abgeschnitten sein. Führen Sie den Schlauch vollständig ein, bis ein „Klick“-Geräusch zu hören ist, um ein Austreten von Luft zu vermeiden.

     • Zum Entfernen: Drücken Sie den Entriegelungsring am Anschluss und ziehen Sie den Schlauch nach außen. Ziehen Sie nicht mit roher Gewalt.

     • Der Druckabfall nimmt mit größerer Durchmesserdifferenz zu. Bevorzugen Sie Modelle mit geringem Durchmesserunterschied bei hohen Durchflussbedingungen.

6. Typische Anwendungsszenarien

     • Übergang des Rohrdurchmessers: Konvertieren Sie das Haupt-Φ8-Rohr über KQ2R06-08 in ein Φ6-Rohr, um es ohne zusätzliche Adapter an Zylinder unterschiedlicher Größe anzupassen.

     • Nachrüstung der Maschine: Verbinden Sie die Φ6-Rohre der alten Ausrüstung mit den Φ8-Rohren der neuen Maschine, um Kompatibilität zu gewährleisten, ein kompletter Rohraustausch ist nicht erforderlich.

     • Anschluss Vakuumkreis: Vakuumleitungen mit unterschiedlichen Durchmessern koppeln. Das leckagearme Design sorgt für ein stabiles Vakuumniveau.
