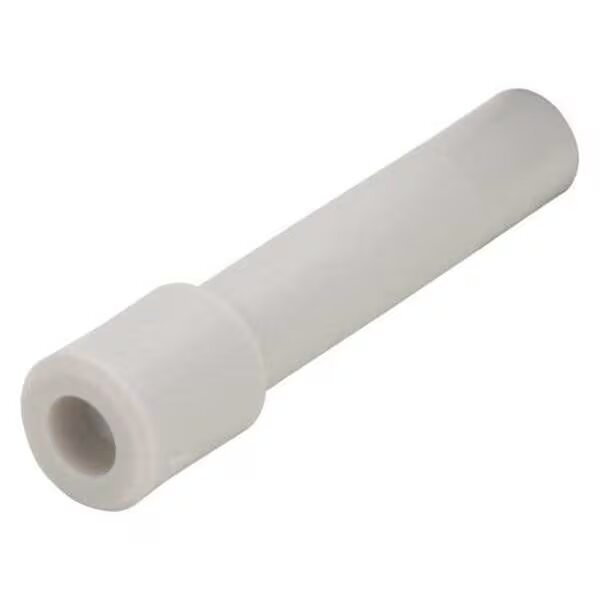

KQ2P Push-Fit-Innenendkappe aus Kunststoff

Der KQ2P-Steckstopfen ist ein spezieller Rohrstopfen für SOLH KQ2-Schnellsteckverschraubungen, austauschbar mit SMC KQ2P. Es wird zur vorübergehenden oder dauerhaften Abdichtung und Druckprüfung direkt in die Rohranschlüsse des Fittings eingesetzt. Es besteht aus einem PBT+PP-Gehäuse und einer ölbeständigen NBR-Dichtung und funktioniert bei -5℃~+60℃ in Vakuum- und Druckluftsystemen. Im Gegensatz zur äußeren Schutzkappe KQ2C dichtet KQ2P den internen Luftdurchgang ab. Wiederverwendbar und kompakt, weit verbreitet zum Blockieren von Leerlaufanschlüssen in pneumatischen Schaltkreisen der Automatisierung.

Anfrage absenden

Produktbeschreibung

SOLH KQ2P-Serie Push-In-Stecker | KQ2 Pneumatik-Rohrstopper

Marke: SOLH von Richge Technology | SMC KQ2P-kompatibler Steckrohrstopfen für KQ2-Steckverbindungen

1. Produktübersicht

KQ2P ist ein spezieller Steckstecker für Steckverbindungen der Serie SOLH KQ2. Es wird direkt in den Rohreinlass von KQ2-Fittings eingesetzt, um Rohranschlüsse vorübergehend oder dauerhaft abzudichten, Leerlaufarmaturen zu schließen und Druckprüfungen durchzuführen. Werkzeuglos und Plug-and-Play.

2. Benennungsregel für Modellcode

Format: KQ2P-XX
KQ2P: Seriencode, Steckrohrstopfen
XX: Passender Rohraußendurchmesser (mm)
Gängige Modelle:
KQ2P-04 → Φ4 Rohr
KQ2P-06 → Φ6-Röhre (am häufigsten verwendet)
KQ2P-08 → Φ8 Rohr
KQ2P-10 → Φ10 Rohr
KQ2P-12 → Φ12 Rohr
KQ2P-23 → Φ3,2 dünnes Rohr

Codesegment	Beschreibung
KQ2P	Seriencode: Steckrohrstopfen für KQ2-Fittings
04.06.08.10.12.23	Passender Rohraußendurchmesser ΦD (mm)

3. Wichtige technische Spezifikationen

Artikel	Parameter
Kompatible Armaturen	Vollständige SMC KQ2-Serie (L / T / Y / gerade und andere)
Betriebsdruck	-100 kPa (Vakuum) ~ 1,0 MPa
Berstdruck	3,0 MPa bei 23 °C Umgebungstemperatur
Betriebstemperatur	-5℃ ~ +60℃; 0~40℃ für Wassermedium
Material	Körper: PBT+PP; Dichtung: ölbeständiger NBR-Gummi
Farbe	Standard KQ2 weiß
Merkmale	Einsatzdichtung, kompakte Stellfläche, wiederverwendbar

4. Kritischer Unterschied: KQ2P vs. KQ2C

Modell	Typ	Funktion und Prinzip
KQ2P	Rohrstopfen/Stopfen	Wird in die Armatur eingesetzt und nimmt Platz im Rohranschluss ein. Wird zum Abdichten des internen Luftdurchgangs und des primären Verschlussstopfens (übliche Wahl) verwendet.
KQ2C	Kappe / Schutzhülle	Deckt die Außenseite des Armaturenkörpers ab und schützt die Außenwand und den Dichtungsring der Armatur. Hauptsächlich zum Staubschutz, nicht zur internen Luftabdichtung.

5. Installations- und Nutzungshinweise

• Stellen Sie sicher, dass der Schlauchanschluss flach und gratfrei ist. Drücken Sie den Stopfen zum Abdichten vollständig hinein. kein PTFE-Band erforderlich.

• Steckerentfernung: Steckerwurzel anfassen und direkt herausziehen. Kein Entriegelungskragen erforderlich.

• Vakuumbegrenzung: gute Abdichtung unter allgemeinen Arbeitsbedingungen. Nicht für die langfristige Hochvakuumhaltung geeignet, es kann zu geringfügigen Leckagen kommen.

• Maximaler Druck ≤1MPa. Überdruck und Druckstoß sind verboten.

6. Auswahlhilfe

• Φ4 kleines Rohr → KQ2P-04

• Standard Φ6 → KQ2P-06 (erste Wahl)

• Hoher Durchfluss Φ8 / Φ10 → KQ2P-08 / KQ2P-10

• Nur externer Staubschutz → KQ2C-Schutzkappe
