Steckverschraubung mit Schottverschraubung der Serie KQ2E

SOLH KQ2E-Serie Schottverschraubung mit Steckverschraubung | Pneumatikanschluss für Schalttafelmontage

Marke: SOLH von Richge Technology | SMC KQ2E Äquivalente pneumatische Steckverbindung mit Schottverschraubung

1. Produktübersicht

     KQ2E ist die Schottverschraubung innerhalb der SOLH KQ2-Steckverbindungsserie, vollständig austauschbar mit SMC KQ2E. Es wird allgemein als Schalttafel-Schottverschraubung bezeichnet und ist die Standardkomponente für die Durchführung pneumatischer Leitungen durch Gerätetafeln und Trennwände. Es verbindet interne und externe Luftkreisläufe, unterstützt die Schalttafelmontage von Ventilen und Zylindern und wird häufig in Schaltschränken, Automatisierungsgehäusen und Reinraumtrennwänden eingesetzt.

2. Modellbenennungsregeln

Beispiele für Modellaufschlüsselung:

  Standard-Doppelrohr-Schott: KQ2E06-00A
     KQ2: Steckverschraubung der 2. Generation der KQ2-Serie (weißes Gehäuse)
     E: Schottverschraubung, Panel durch die Struktur
     06: Rohraußendurchmesser φ6mm, beide Enden gleiche Einsteckgröße
     00: Zwei Steckanschlüsse (Rohr-zu-Rohr-Schott)
     A: NBR-Dichtung, Dichtungstyp für wiederholte Montage und Demontage

  Kompakte kleine Trennwand: KQ2E04-00J
     Suffix J: Miniaturisierte Kompaktversion, kleinere Abmessung für dünne Panels und Miniaturgeräte

  Innengewinde zum Rohrschott: KQ2E06-02A
     02: Rc14 Innengewinde für konisches Rohr

  Vollständige Bedeutung: φ6-Steckanschluss ↔ Rc1/4-Innengewinde-Schottverbinder

3. Drei Strukturtypen

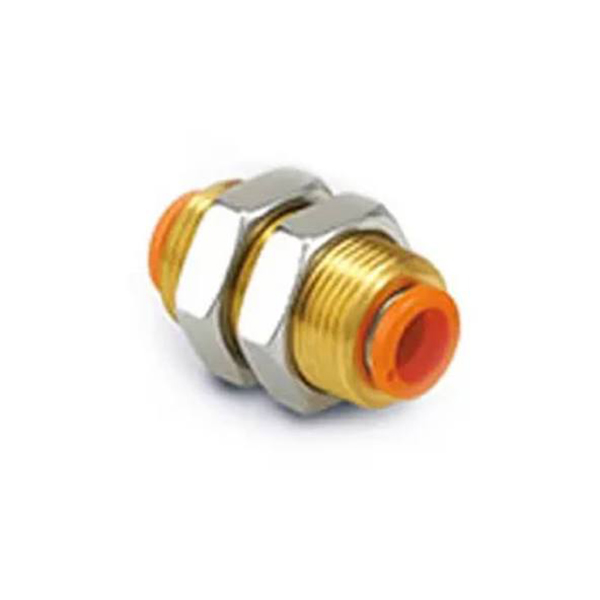

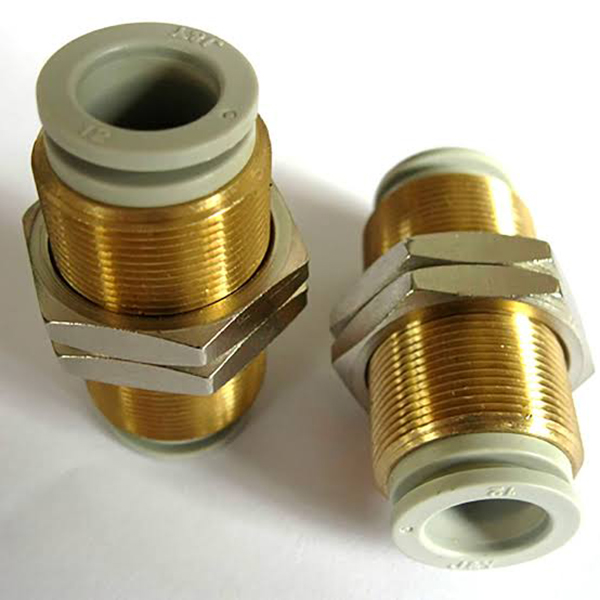

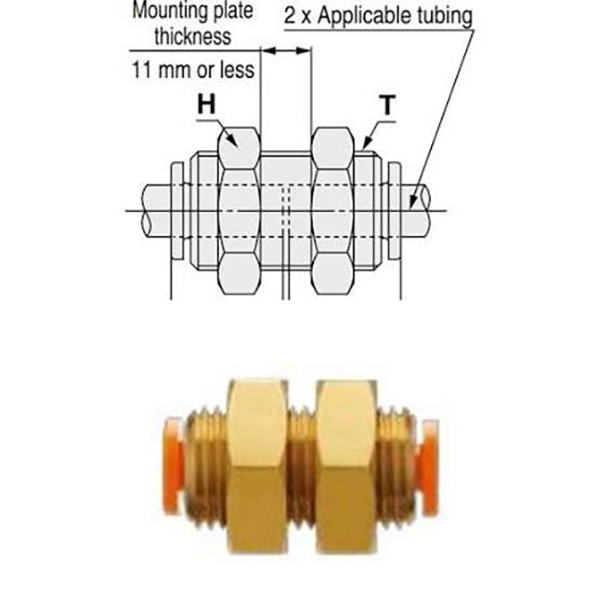

3.1 Standard-Doppelrohr-Schottverschraubung (KQ2EXX-00)

  Strukturmerkmale:

     • An beiden Enden befinden sich Steckanschlüsse mit gleichem Durchmesser. Mittelteil mit vernickeltem Messinggewinde + Kontermutter, Befestigung nach Durchstecken der Platte

     • Gerader Strömungskanal ohne Durchmesserreduzierung oder Richtungsänderung, minimaler Druckabfall

     • Luftschläuche auf beiden Seiten des Panels können nach der Installation ohne zusätzliche Adapter direkt angeschlossen werden

3.2 Kompakte Mini-Doppelrohr-Schottverschraubung (KQ2EXX-00J)

  Strukturmerkmale:

     • Miniaturisiertes Design, optimiert für Mikrogeräte und dünne Platten, kürzere Gesamtlänge und kleinerer Gewindedurchmesser im Vergleich zur Standardversion

     • Geeignet für dünne Panels und enge Installationsräume sowie Szenarien mit dichter Verkabelung

     • Gleiche Leistungsparameter wie das Standardmodell, nur geringere Baugröße

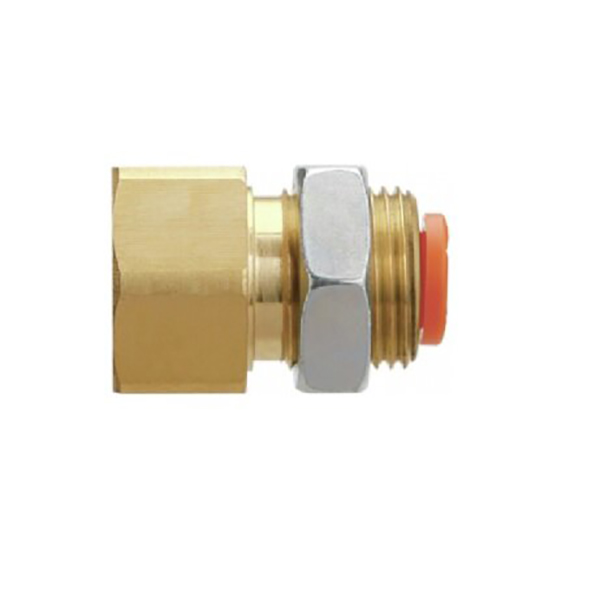

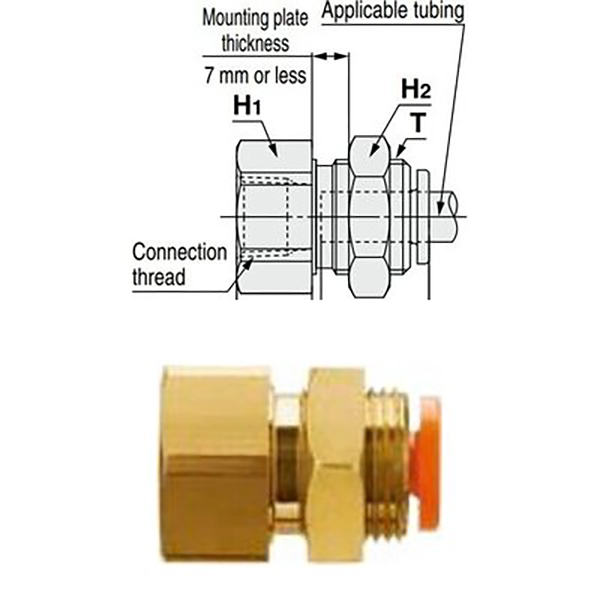

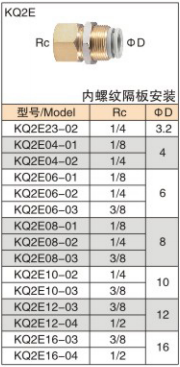

3.3 Innengewinde an Rohrschottverschraubung (KQ2EXX-YY)

  Strukturmerkmale:

     • Ein Ende mit Rc-Innengewinde (Anschluss von Magnetventil, Zylinder und Ventilinsel innerhalb der Platte), das andere Ende ist ein Steckanschluss für externe Schläuche

     • Wird mit Gewindeabschnitt und Kontermutter zur Plattendurchdringung und -befestigung geliefert. Installation realisieren: Innengewindeventil + Außenluftschlauch

     • Der Gewindeanschluss passt direkt zu Standard-Gewindeventilen; Nur der Push-in-Anschluss liegt außerhalb des Panels für eine saubere Verkabelung und verhindert Fehlbedienungen

4. Allgemeine technische Daten (gesamte Serie)

5. Auswahl- und Installationsrichtlinien

  Auswahlhilfe

     • Luftschlauch durch Schaltschrank/Gerätetafel, beidseitig verschlaucht → KQ2EXX-00

     • Magnetspule/Zylinder innerhalb der Platte montiert, Rohr außen → KQ2EXX-YY

     • Miniaturgeräte / dünne Platte, begrenzter Platz → KQ2EXX-00J

  Installationshinweise

  1. Empfehlung für die Größe der Plattenlöcher:
     •Φ4Φ6 Rohr: Empfohlener Lochdurchmesser Φ15mm
     •Φ8Φ10 Rohr: Empfohlener Lochdurchmesser Φ20mm
     •Φ12Φ16 Rohr: Empfohlener Lochdurchmesser Φ24mm

  2. Beschränkung der Plattendicke: Standardversion ≤7 mm; kompakte J-Version ≤5mm

  3. Rohrvorbereitung: Rohr flach und gratfrei schneiden. Bis zum hörbaren Klicken vollständig einführen, um ein Auslaufen zu verhindern.

  4. Mutternbefestigung: Nach dem Durchgang durch die Platte durch Anziehen der mitgelieferten Kontermutter sichern; Für Typ A (integrierte Dichtung) ist kein PTFE-Band erforderlich.

  5. Vakuumanwendung: Wählen Sie Typ A mit NBR-Dichtung für eine stabile Vakuumhaltung.

6. Vergleich mit ähnlichen Modellen

7. Typische Anwendungen

     • Schaltschrank-Schottwand: KQ2E06-00 führt interne Schläuche aus dem Schrank heraus, um externe Zylinder anzuschließen, und sorgt für eine saubere Verkabelung

     • Montage des Magnetventils in der Schalttafel: KQ2E06-01A für das Ventil innerhalb der Schalttafel, nur der Steckanschluss ist von außen sichtbar, ordentlich und berührungssicher

     • Durchdringung der Reinraumtrennwand: Versiegelte Luftleitungsdurchdringung zwischen Reinraum und Ausrüstung, ohne die Reinraumumgebung zu beeinträchtigen

     • Dichte Verkabelung für kompakte Geräte: KQ2E04-00J für dünne Schalttafeln bei kleinen Maschinen, um Platz für die Anordnung mehrerer Schaltkreise zu sparen
