Schwimmgelenk der Serien JA / JB / JC / JS

SOLH JA / JB / JC / JS-Serie Schwimmgelenk | SMC-äquivalenter pneumatischer Stangenendverbinder

Marke: SOLH von Richge Technology | SMC Standard-Schwimmgelenk, direkter Ersatz

1. Produktübersicht

  Das Schwimmgelenk fungiert als flexibles Gelenk zwischen Zylinderkolbenstange und Last. Seine Hauptfunktion besteht darin, Montagefehler und Parallelitätsfehler zu absorbieren. Es schützt die Kolbenstange vor seitlichem Druck und reduziert so Biegung, abnormalen Verschleiß und das Risiko eines Blockierens. Es ist ein unverzichtbares Standardzubehör für Automatisierungsmaschinen.

2. Klassifizierung und Unterschiede der vier Serien

3. Allgemeine technische Spezifikationen

   Schwenkwinkel: ±5° für JA/JB/JS; ausgewählte JC-Modelle bis zu ±10°

   Zulässiger Versatz: 0,5–1 mm (JA); 0,5 mm (JB / JC / JS)

     • Betriebstemperatur: -5~+70℃ (Standard); -10~+120℃ (Edelstahl JS)

     • Gewindegrößen: M3 / M4 / M5 / M6 / M8 / M10 / M14 / M18 / M22, abgestimmt auf Zylinderbohrung

     • Arbeitsdruck: ≤1 MPa für Pneumatik; ≤3,5 MPa für Hochleistungs-Hydraulikversionen

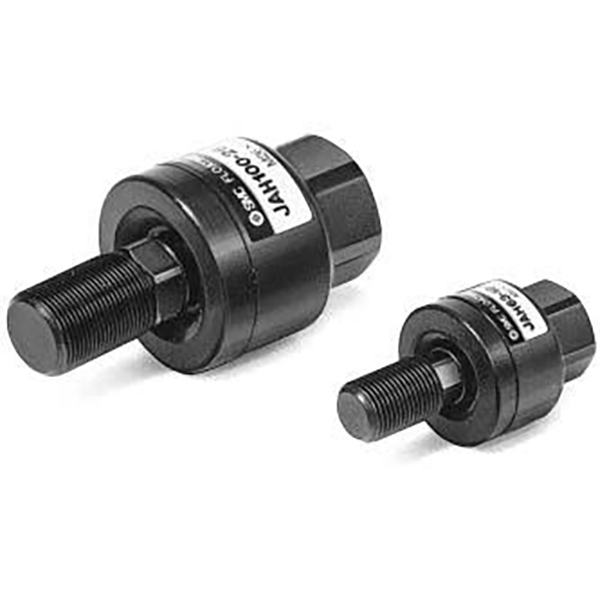

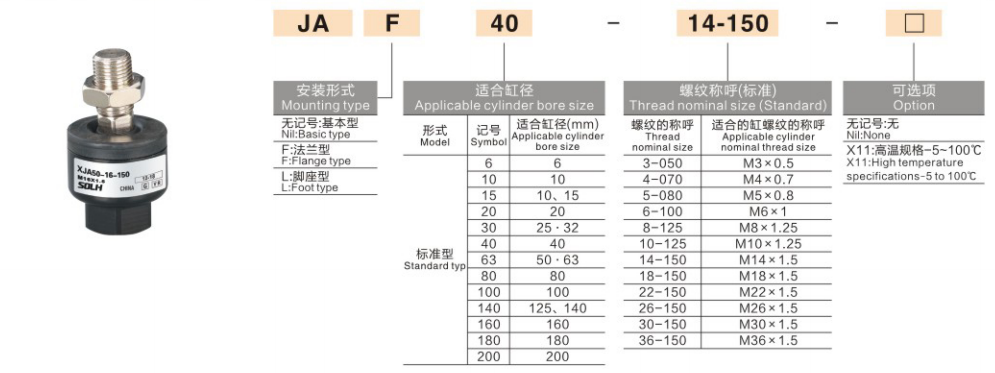

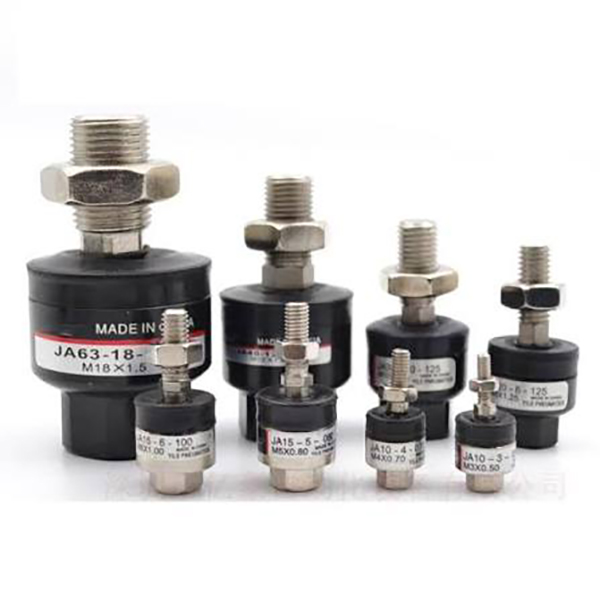

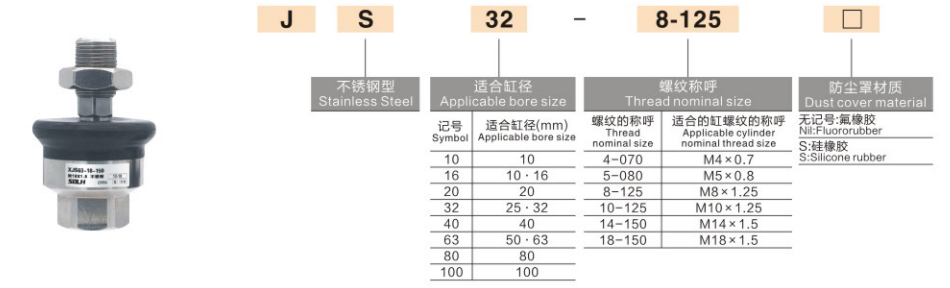

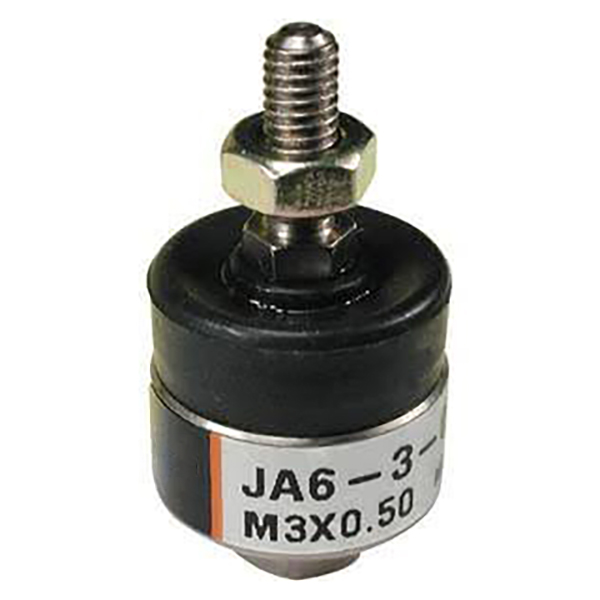

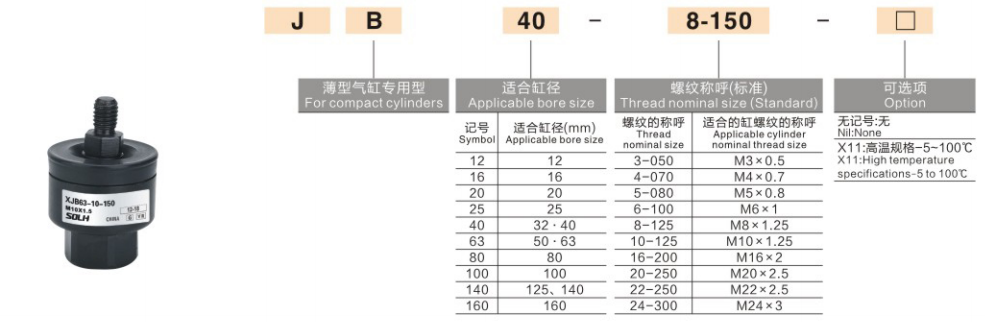

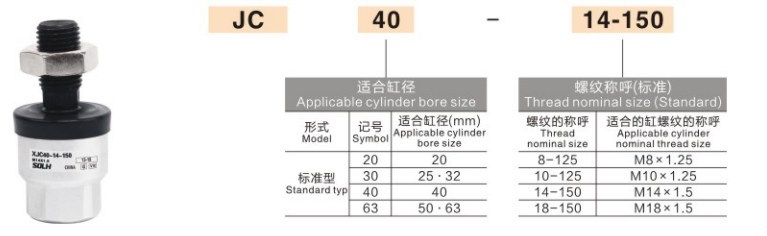

4. Erklärung und Beispiele des Modellcodes

  Nehmen Sie JA20-8-100 / JB16-6-080 als Referenz:
  Präfix JAJB/JC/JS = Serientyp
  1. Zahl (20/16): passende Zylinderbohrung Φ20 / Φ16
  2. Zahl (86): Kolbenstangengewinde M8×1,25 / M6×1,0
  Zusatz (100080): Einbaumaß/Stangencode, entspricht der Standard-Gesamtlänge

5. 3-stufiger Auswahlleitfaden

  1. Wählen Sie die Serie nach Zylindertyp aus
     Standardzylinder (SC  SI / CP96) → JA, allgemeine Priorität

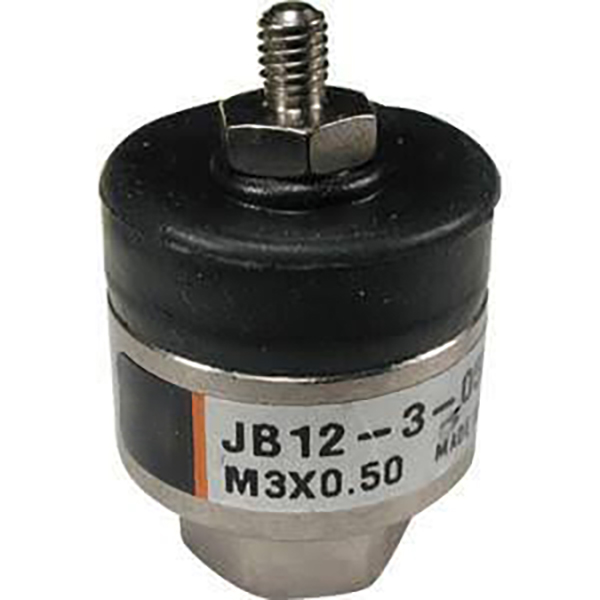

     Dünner Zylinder (CQ2  CDQ2) → JB, kompakter Raum
     Mikrozylinder – ultradichtes Layout → JC ultrakurz
     Lebensmittelmedizinische / feuchte / korrosive Umgebung → JS-Edelstahl

  2. Passen Sie Gewinde und Bohrungsgröße an
     Überprüfen Sie das Kolbenstangengewinde (M5 M8/M10 usw.) und die Zylinderbohrung. Hinweis: Dieselbe Bohrung verschiedener Marken kann unterschiedliche Gewindespezifikationen haben. Überprüfen Sie diese immer anhand der tatsächlichen Zylinderzeichnung.

  3. Belastung und Betriebszustand aufeinander abstimmen
     Standardpneumatik: Standardserie OK
     Schwerlasthydraulik: Wählen Sie ein spezielles Schwerlast-Schwimmgelenk (nicht normales JA).
     Hochfrequenz-Hin- und Herbewegung: Für eine längere Lebensdauer bevorzugen Sie die Version mit Staubschutz

6. Installations- und Betriebshinweise

     • Entfernen Sie die Staubkappe vor dem Aufschrauben auf die Kolbenstange und bringen Sie sie nach dem Zusammenbau wieder an, um ein Zerdrücken der Kappe zu vermeiden.

     • Tragen Sie eine kleine Menge anaeroben Schraubensicherungsmittels auf die Gewinde auf. PTFE-Band ist verboten; Fremdkörper können das Kugelgelenk blockieren.

     • Vorgeschriebenes Anzugsdrehmoment beachten. Bei zu starkem Anziehen wird das Kugelgelenk blockiert und die Schwimmfunktion deaktiviert.

     • Nach der Installation manuell schwenken, um die freie Bewegung ohne Hängenbleiben zu überprüfen.

7. SOLH-Ersatzerklärung

     SOLH JA/JB/JC/JS-Schwimmgelenke entsprechen vollständig der SMC-Modellkodierung, den Abmessungen und den Leistungsspezifikationen. Direkter Drop-in-Ersatz für importierte Teile zu wettbewerbsfähigen Preisen und kürzerer Vorlaufzeit, ideal für die Kostenreduzierung bei Massengeräten.
