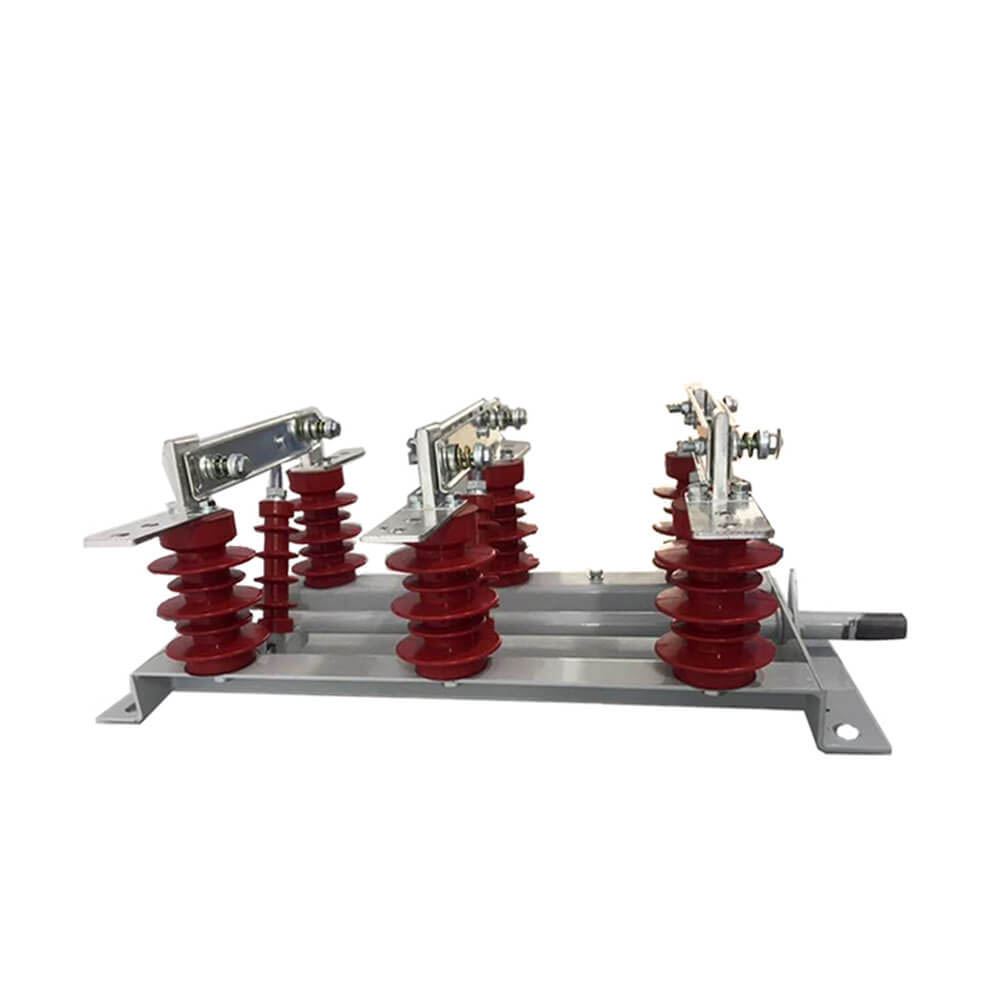

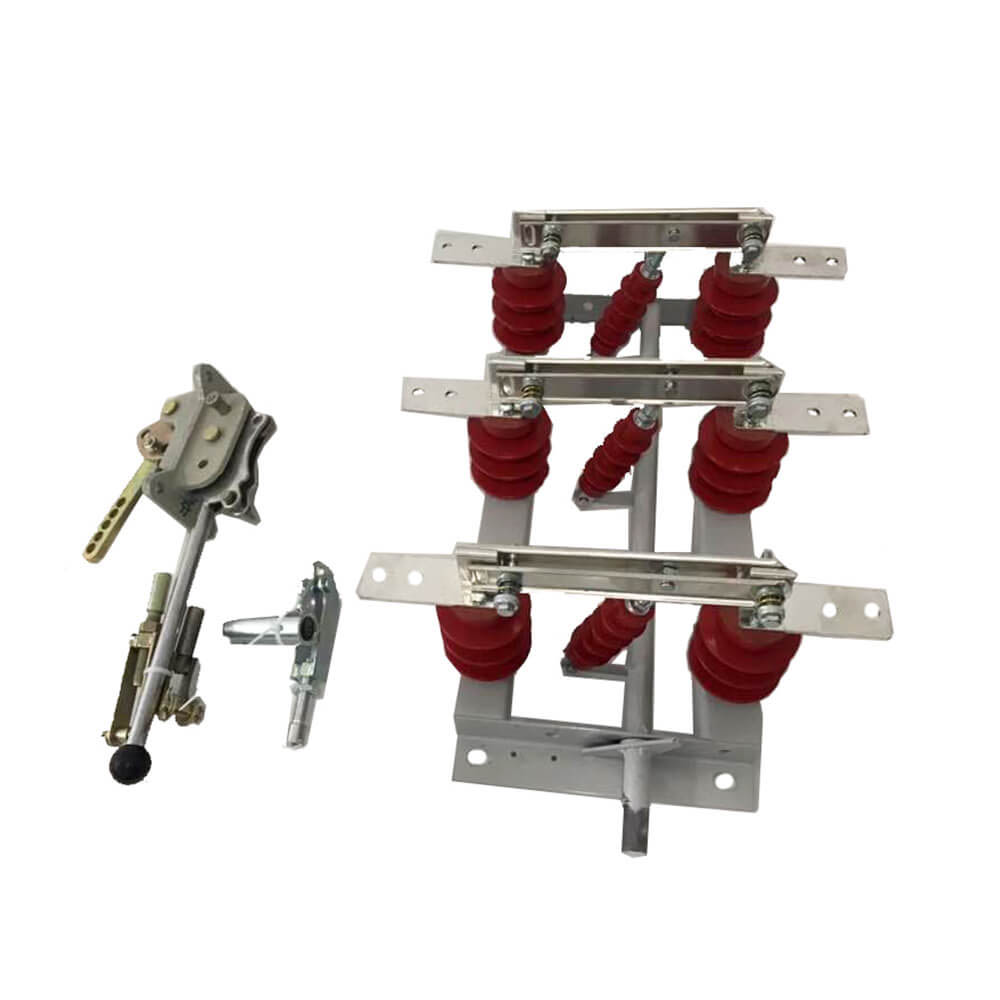

Hochspannungs-Trennschalter GN19-12/630A Dreistufiger, an der Wand montierter zentraler Schrankschalter, Messerschalter

   Hochspannungs-Trennschalter GN19-12/630A Dreistufiger, an der Wand montierter zentraler Schrankschalter, Messerschalter

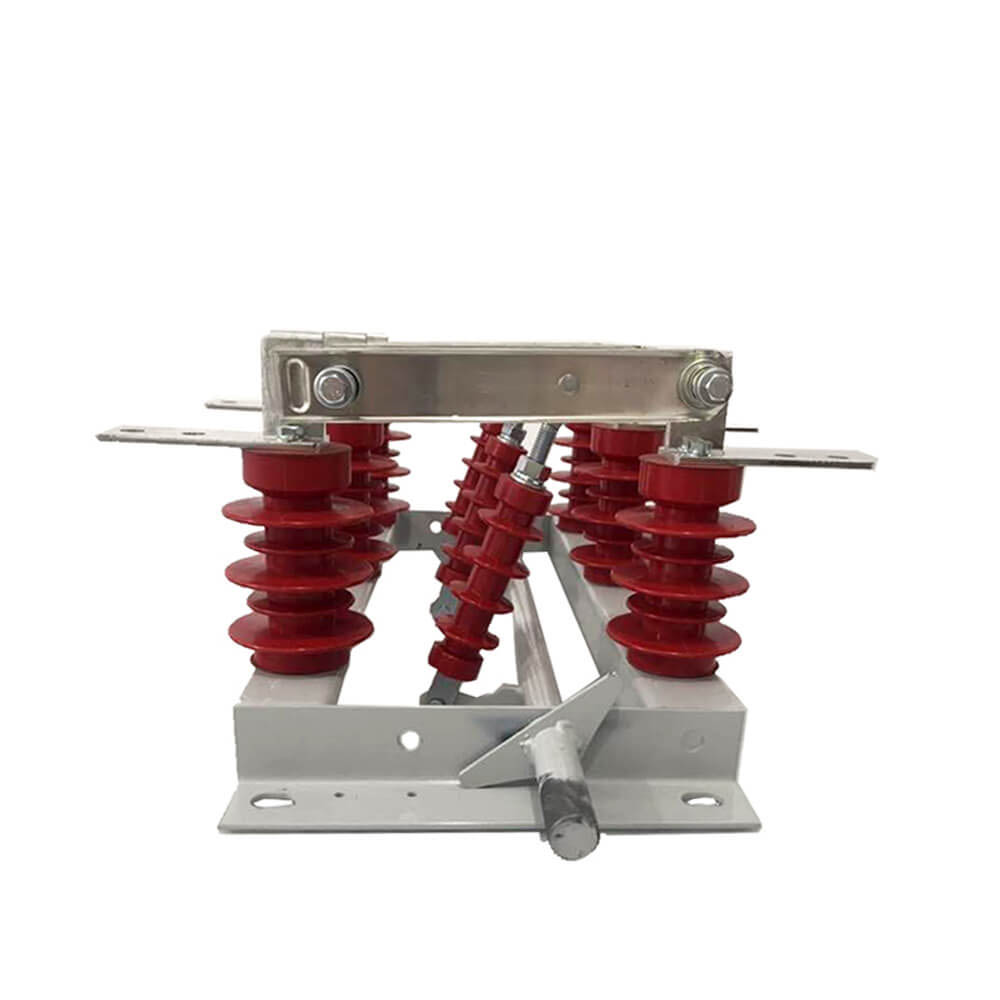

     Der leitende Teil des Trennschalters vom Typ GN19-12/400, 630, 1000, 1250 ist für jede Phase durch zwei Säulenisolatoren an der Basis befestigt. (Die Typen GN19-12C/400, 630, 1000, 1250 verfügen über einen Säulenisolator und einen Porzellangehäuseisolator.) Die drei Phasen sind parallel installiert und der leitende Teil besteht aus statischen Kontakten von Kontaktmessern und Kontakthaltern (oder leitenden Stäben). Jede Phase des Kontaktmessers ist mit der Mitte des Verbindungsisolators verbunden, der Verbindungsisolator ist an der Basis der angeschlossenen Spindel installiert. Die Spindel ist über den Griff mit der Pleuelstange (vom Benutzer bereitgestellt) und dem Bewegungsmechanismus vom Typ CS6-1 verbunden. Das Verbindungskontaktmesser besteht aus zwei geschlitzten Kupferplatten, was nicht nur die Wärmeableitungsfläche des Kontaktmessers vergrößert, um die Bodentemperatur zu senken, sondern auch die mechanische Festigkeit des Kontaktmessers verbessert, sodass die dynamische Stabilität des Schalters verbessert wird. Ein Ende des Kontaktmessers ist mit einer Schraube (Auto von Shaw) am Kontaktblock (oder am leitenden Stab) befestigt. GN19-12/1000, 1250 in Kontakt mit der Installation der magnetischen Verriegelungsplatte, plus der Zweck der magnetischen Verriegelungsplatte besteht darin, bei einem großen Kurzschlussstrom die beiden Rillenkontaktmesser zwischen den | zu verstärken Attraktion. Die Trennschalter GN19-12/400 und 630 haben eine geringe Strombegrenzung, sodass keine magnetische Verriegelungsplatte angebracht werden muss.

Produktfunktionen

1. Isolierung und Sicherheit: Nach der Trennung wird eine zuverlässige Isolierstrecke hergestellt, um sicherzustellen, dass die

2. Leitungsumschaltung: Schalten und verbinden Sie die Leitung entsprechend den betrieblichen Anforderungen.

3. Schalten bei geringem Strom: Wird zum Schalten kleiner Ströme im Stromkreis verwendet, z. B. Ladeströme von Buchsen, Sammelschienen, Steckverbindern, kurzen Kabeln, Kondensatorströme von Schaltspannungsausgleichskondensatoren, Umlaufströme beim Doppelbusschalten und Erregerströme von Spannungswandlern.

4. Transformator-Erregerstrom: Abhängig von den spezifischen Umständen verschiedener Strukturtypen kann er den Leerlauf-Erregerstrom von Transformatoren bestimmter Kapazitäten schalten.

Arten von Mittelspannungsisolatoren

Mittelspannungsisolatoren können je nach Installationsmethode in Außen- und Innentypen unterteilt werden:

- Mittelspannungsisolatoren für den Außenbereich: Widerstehen natürlichen Faktoren wie Wind, Regen, Schnee, Schmutz, Kondensation, Eis und Frost und eignen sich für die Installation auf Plattformen im Freien.

- Mittelspannungsisolatoren für den Innenbereich: Geeignet für Innenräume, die typischerweise eine höhere Isolationsleistung erfordern.

Basierend auf dem Aufbau des Dämmstoffträgers lassen sie sich weiter unterteilen in:

- Einsäulen-Trennschalter: Nutzen Sie den vertikalen Raum unterhalb der Oberleitungsschiene direkt als elektrische Isolierung, sparen Sie Platz, reduzieren Sie die Anzahl der Anschlussleiter und sorgen Sie für klare Trennzustände, besonders geeignet für die Übertragung von Höchstspannungen.

- Doppelsäulen-Trennschalter: Geeignet für höhere Stromanforderungen und sorgt für mehr Stabilität.

- Drei-Säulen-Trennschalter: Geeignet für komplexere Stromversorgungssysteme und bietet bessere Belastbarkeit und Zuverlässigkeit.

Besonderheit

1: Sicherheitsisolationsfunktion – Während der Wartung elektrischer Geräte sorgt sie für eine klare elektrische Lücke und einen Trennpunkt, um die Sicherheit des Wartungspersonals zu gewährleisten.

2: Betriebseinschränkungen – Der Trennschalter kann nicht unter Last betätigt werden; Es sollte nicht zum Unterbrechen oder Schließen von Lastströmen oder zum Kurzschließen von Strömen verwendet werden. Trennschalter, die mit einer Lichtbogenlöschkammer ausgestattet sind, können unter kleinen Lasten und unbelasteten Leitungen betrieben werden.

Bedienschritte

Einschaltvorgang: Zuerst den Trennschalter schließen, dann den Leistungsschalter oder Lastschalter schließen.

Power-Off-Betrieb: Öffnen Sie zuerst den Leistungsschalter oder Lastschalter und dann den Trennschalter.

Modellauswahl

Stellen Sie bei der Auswahl eines Trennschalters sicher, dass dessen Nennspannung, Nennstrom, dynamischer Stabilitätsstrom und thermischer Stabilitätsstrom den Anforderungen der Anwendung entsprechen. Die Hauptaufgabe des Trennschalters besteht darin, Stromkreise ohne Laststrom zu trennen und so eine sichere Wartung zu ermöglichen. Stellen Sie vor Betätigung des Trennschalters sicher, dass der Leistungsschalter den Stromkreis getrennt hat.

Sicherheitstipps

Der Trennschalter verfügt über keine spezielle Lichtbogenlöschvorrichtung; Betreiben Sie es nicht unter Last oder Kurzschlussbedingungen, um die Sicherheit von Ausrüstung und Personal zu gewährleisten.

Grundlegende Informationen.

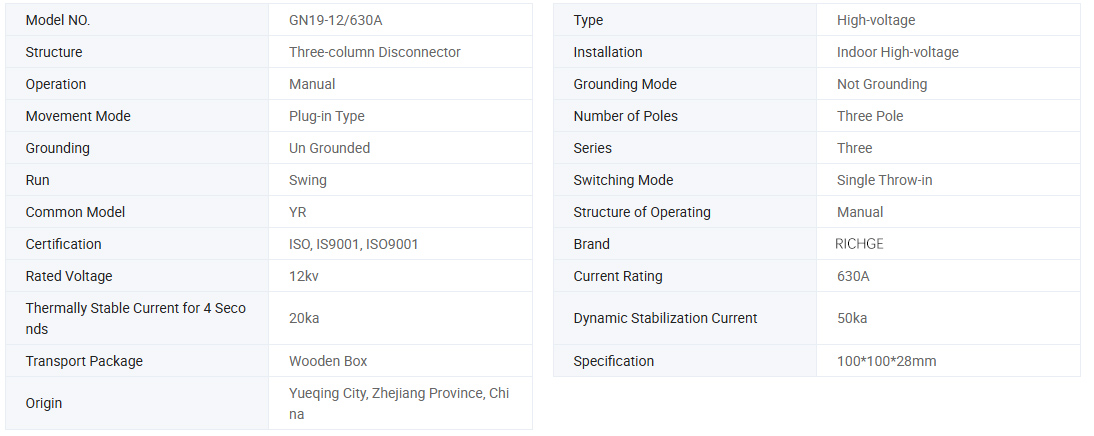

Technischer Parameter

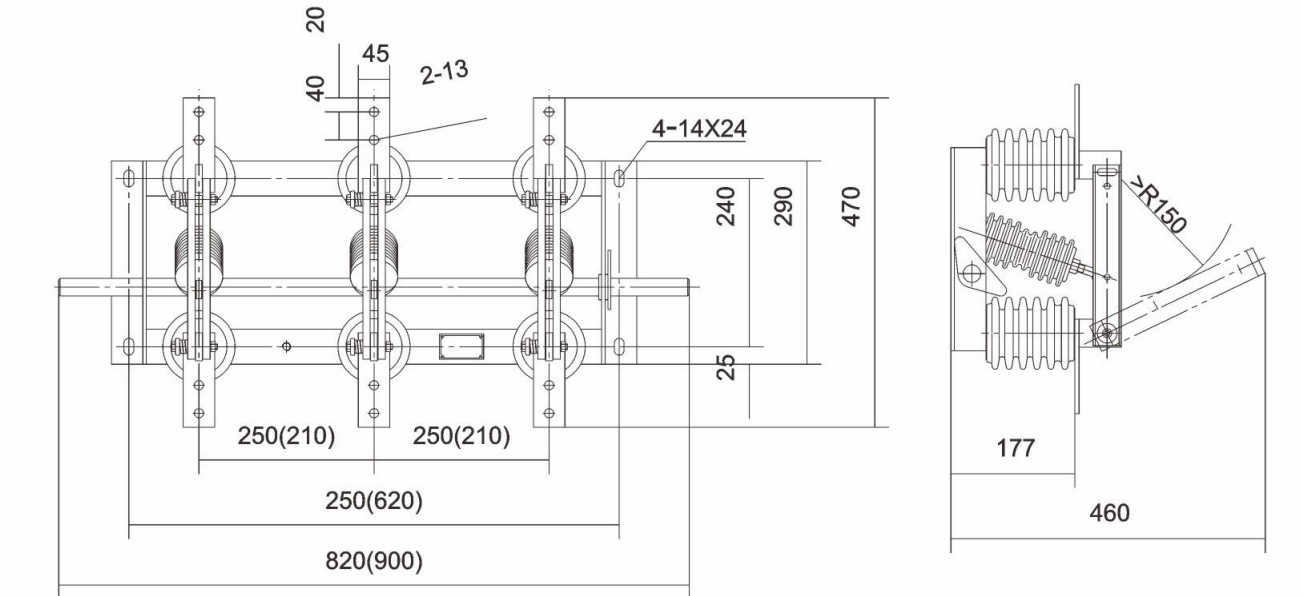

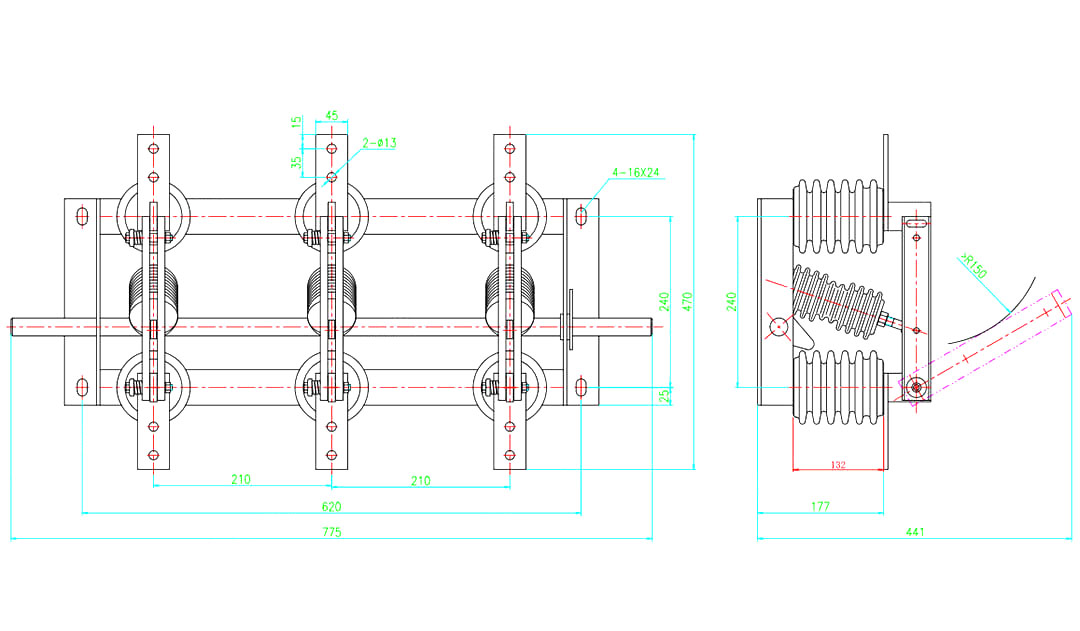

Zeichnung

Umgebungsbedingungen nutzen

1. Die Obergrenze der Umgebungstemperatur beträgt +40℃, die Untergrenze -10℃. Hinweis: Lagerung und Transport bei -25℃ zulassen

2. Höhe nicht mehr als 1000 m

3. Relative Luftfeuchtigkeit: Der Tagesdurchschnitt beträgt nicht mehr als 95 %, der Monatsdurchschnitt beträgt nicht mehr als 90 %

4. Wasserdampfdruck: Der Tagesdurchschnitt beträgt nicht mehr als 2,2 × 10-3 MPa, der Monatsdurchschnitt beträgt nicht mehr als 1,8 × 10-3 MPa

5. Die Umgebungsluft sollte frei von korrosiven oder brennbaren Gasen, Wasserdampf und anderen offensichtlichen Verunreinigungen sein.

6. Keine regelmäßigen und heftigen Vibrationen.

Hinweis: Bitte wenden Sie sich an den Hersteller, um das Problem zu lösen, wenn es nicht den oben genannten Bedingungen entspricht

Bestellhinweise

●OEM und ODM akzeptieren: JA

●Zertifikat: CE, Testberichte

●Produktionszeit: 7 bis 12 Werktage

●Garantiezeitraum: 12 Monate

●Lieferzeit: 15 Tage

●Bei der Bestellung dieses Schalters geben Sie bitte die Modellspezifikation, die Nennspannung, den Nennstrom und andere technische Daten an.

●Wenn es spezielle Anforderungen gibt, können Sie mit uns darüber verhandeln, diese zu lösen.
