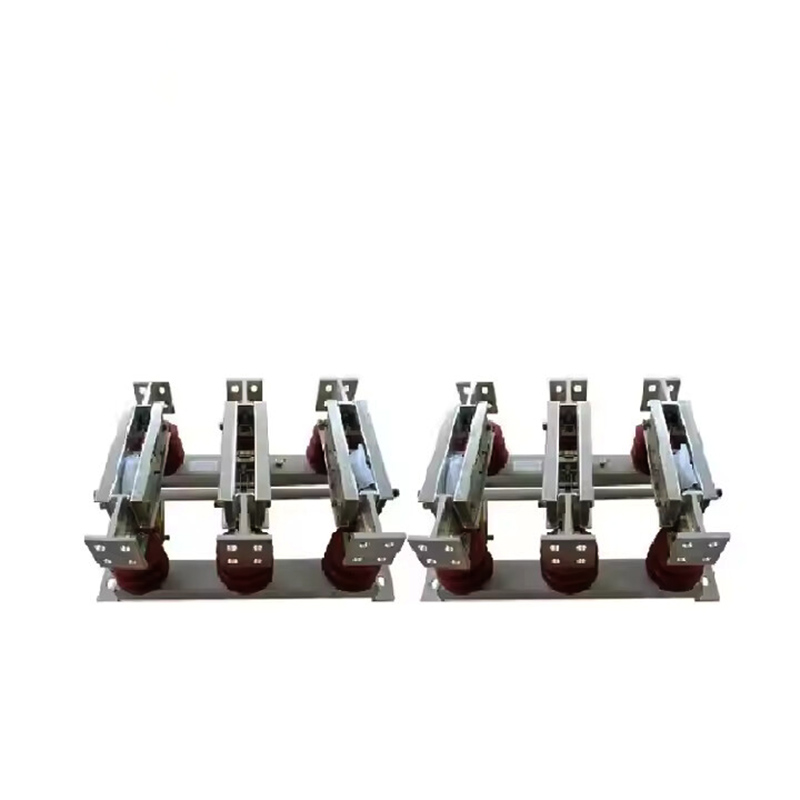

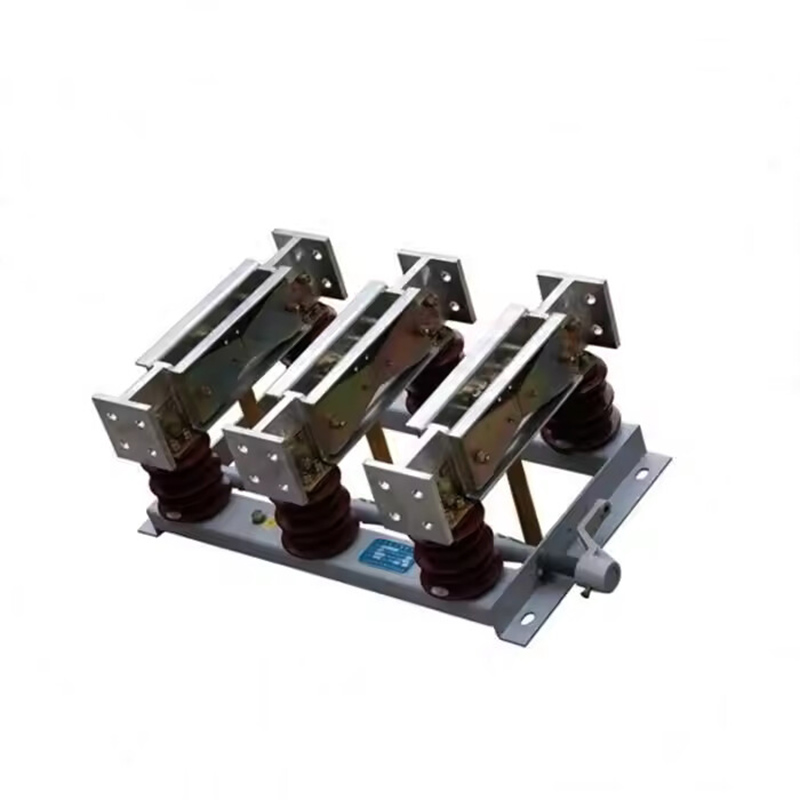

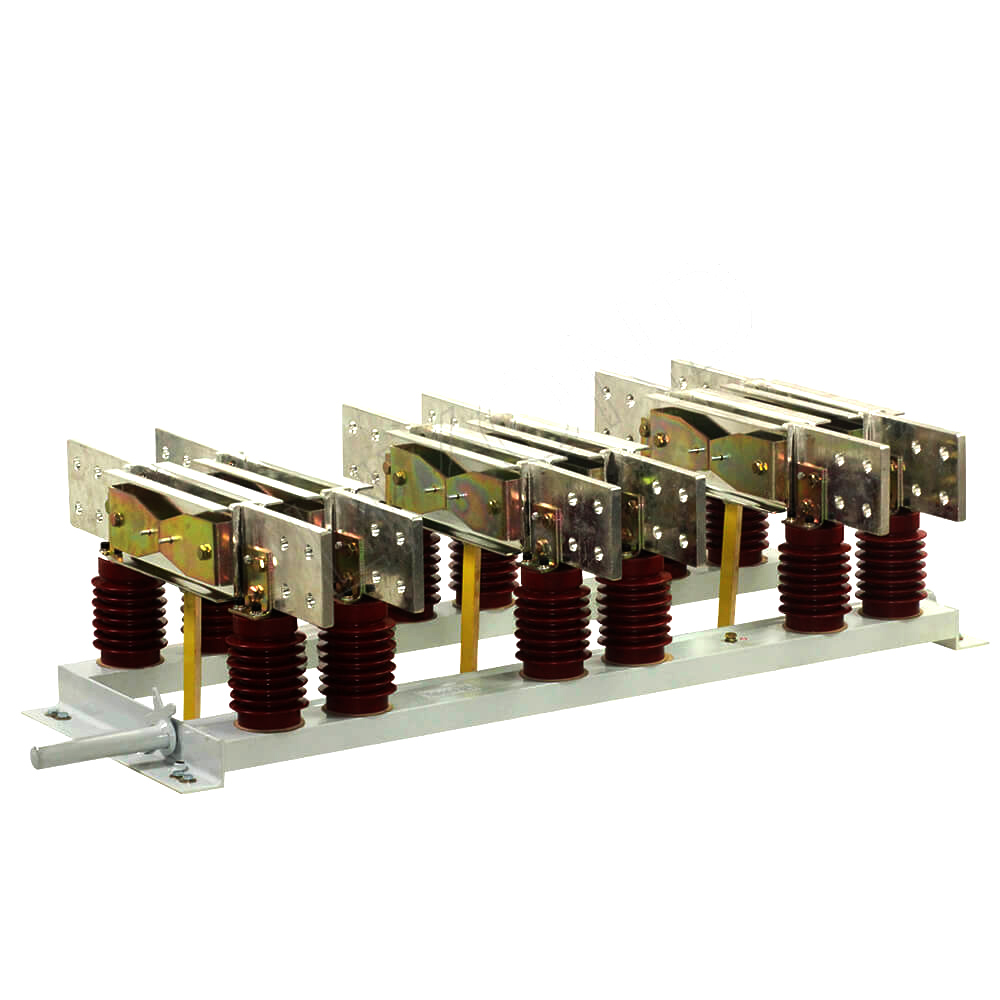

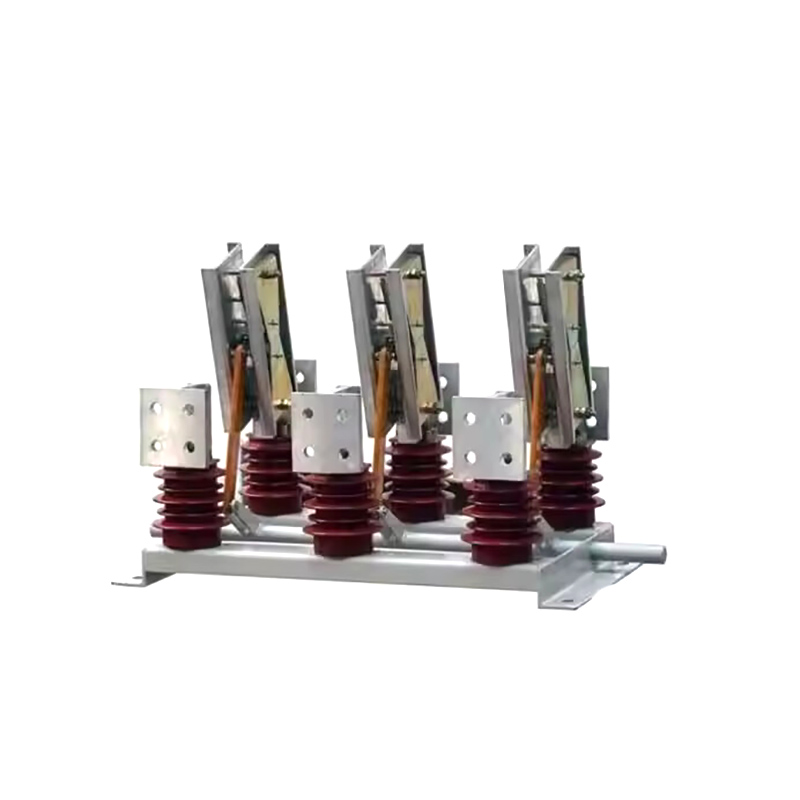

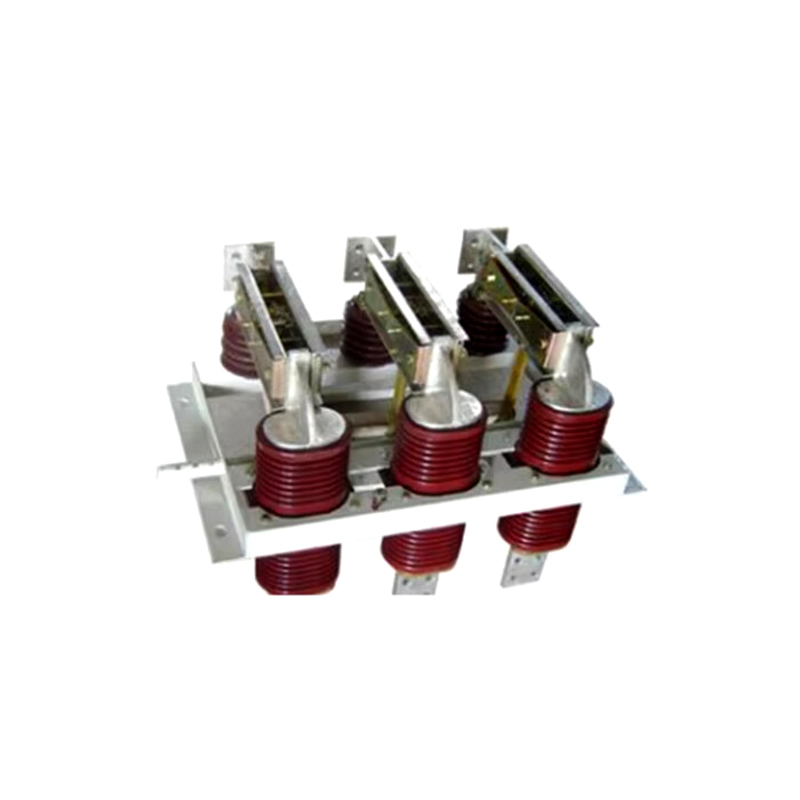

GN22-12 Dreiphasen-Trennschalter 6300A Hochstrom-Innenhochspannung

GN22-12 Dreiphasen-Trennschalter 6300A Hochstrom-Innenhochspannung

    Hochspannungs-Hochspannungsschaltanlagen der Serie GN22-12 (C) (D) für den Innenbereich werden in Stromversorgungssystemen mit einer Nennspannung von 12 kV, 50 Hz und darunter zum Verbinden, Trennen oder Umwandeln von Leitungen unter Spannung, aber ohne Last verwendet.

Passender Mechanismus: Ausgestattet mit CS6-1, CS6-2 und anderen manuellen Betätigungsmechanismen, es können auch elektrische Betätigungsmechanismen verwendet werden.

   Diese Schalterserie wird mit dem manuellen oder elektrischen Betätigungsmechanismus CS6-2 betätigt und kann auf der linken oder rechten Seite des Trennschalters installiert werden.

Strukturmerkmale

Bei diesem Produkt handelt es sich um einen Hochstrom-Trennschalter mit einer dreiphasigen gemeinsamen Untermesserstruktur. Es verwendet einen mechanischen Verriegelungsprototyp mit einem zweistufigen Schließ- und Kontaktvorgang, wodurch ein verschleißfreier Kontakt, eine geringe Betätigungskraft, ein hoher Kontaktdruck und eine gute dynamische thermische Stabilität erreicht werden.

Anwendungsgebiete:

Schaltanlagensysteme: Wird in metallgekapselten Schaltanlagen zum Isolieren und Schützen von Stromkreisen verwendet.

Stromverteilungsausrüstung: Ideal für den Einsatz in Umspannwerken, um eine sichere Trennung des Stromkreises während der Wartung zu gewährleisten.

Elektrizitätswerke: Werden in Innenräumen eingesetzt, bei denen eine elektrische Hochspannungsisolierung für sicheren Betrieb und Wartung erforderlich ist.

Transformatorstationen: Wird in Umspannstationen zur sicheren Trennung von Transformatorkreisen eingesetzt.

Anlagen für erneuerbare Energien: Kann in Energiespeicher- oder erneuerbaren Energiesystemen wie Solar- und Windparks zum Schutz und zur Isolierung während der Wartung verwendet werden.

Umgebungsbedingungen für den Einsatz

1. Umgebungslufttemperatur: -15℃~40℃, tägliche Durchschnittstemperatur ≦35℃.

2.Höhe ≦1000m.

3. Temperaturbedingungen:

Tägliche durchschnittliche relative Luftfeuchtigkeit ≦95 %, täglicher durchschnittlicher Wasserdampfdruck ≦2,2 kPa;

Monatliche durchschnittliche relative Luftfeuchtigkeit ≦90 %, monatlicher durchschnittlicher Wasserdampfdruck ≦1,8 kPa.

4. Erdbebenintensität ≦8 Grad.

5. Orte ohne Feuer, Explosionsgefahr, starke Verschmutzung, chemische Korrosion und starke Vibrationen.

Hinweis: Wenn die Produktnutzungsbedingungen über die oben genannten Bestimmungen hinausgehen, muss der Benutzer mit dem Unternehmen verhandeln und entscheiden.

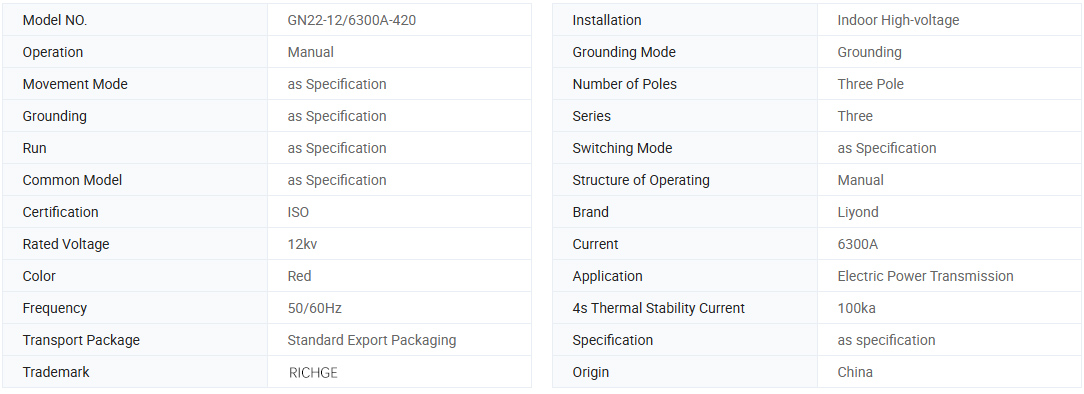

Grundlegende Informationen.

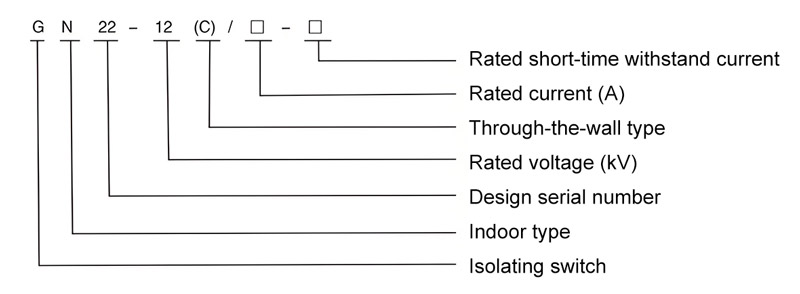

Beschreiben Sie die Anzeige

Technischer Parameter

Modell.	Nennspannung	Nennstrom	4-Sekunden-Wärmestabilitätsstrom (Effektivwert) kA	Dynamischer Stabilitätsstrom (Spitzenwert) kA
GN22-12(C)(D)/2000A	12	2000	50	100
GN22-12(C)(D)/2500A	12	2500	50	125
GN22-12(C)(D)/3150A	12	3150	50	125
GN22-12(C)(D)/4000A	12	4000	50	125
GN22-12(C)(D)/5000A	12	5000	100	250
GN22-12(C)(D)/6300A	12	6300	100	250
GN22-12(C)(D)/8000A	12	8000	100	250

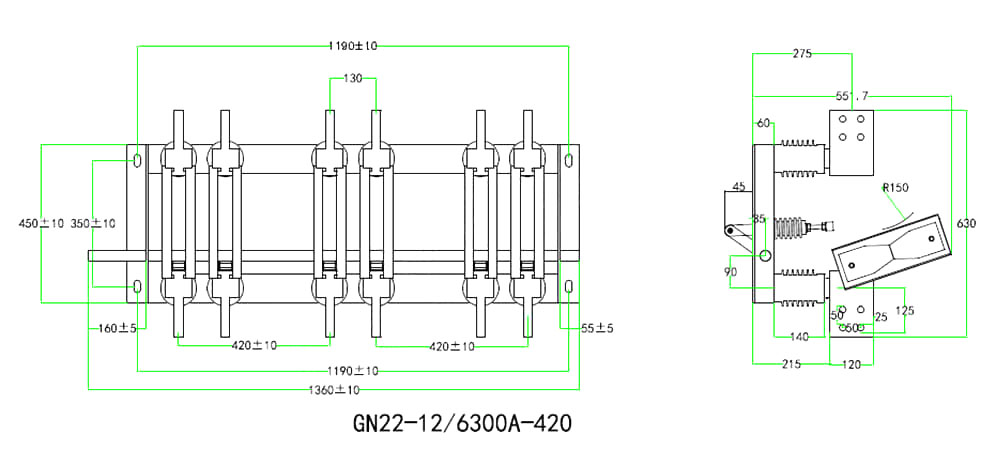

Maßzeichnungsreferenz (6300A)
