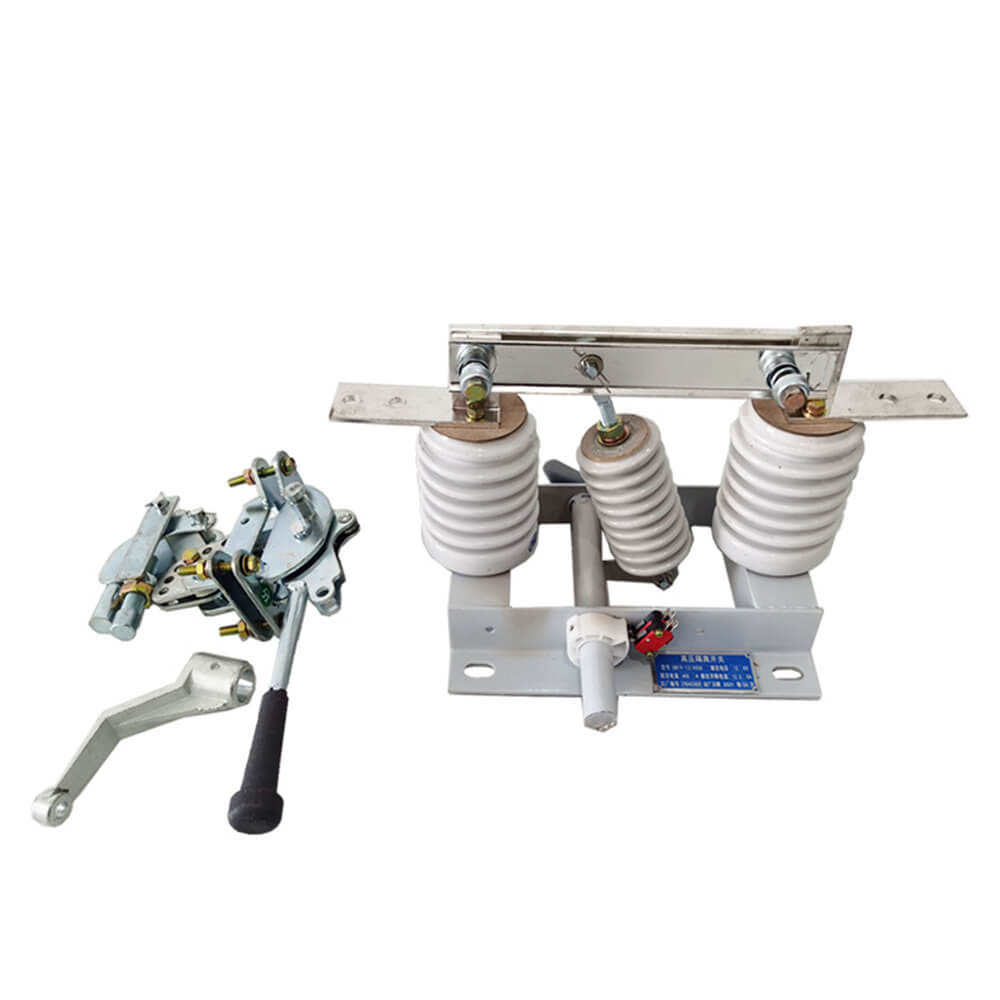

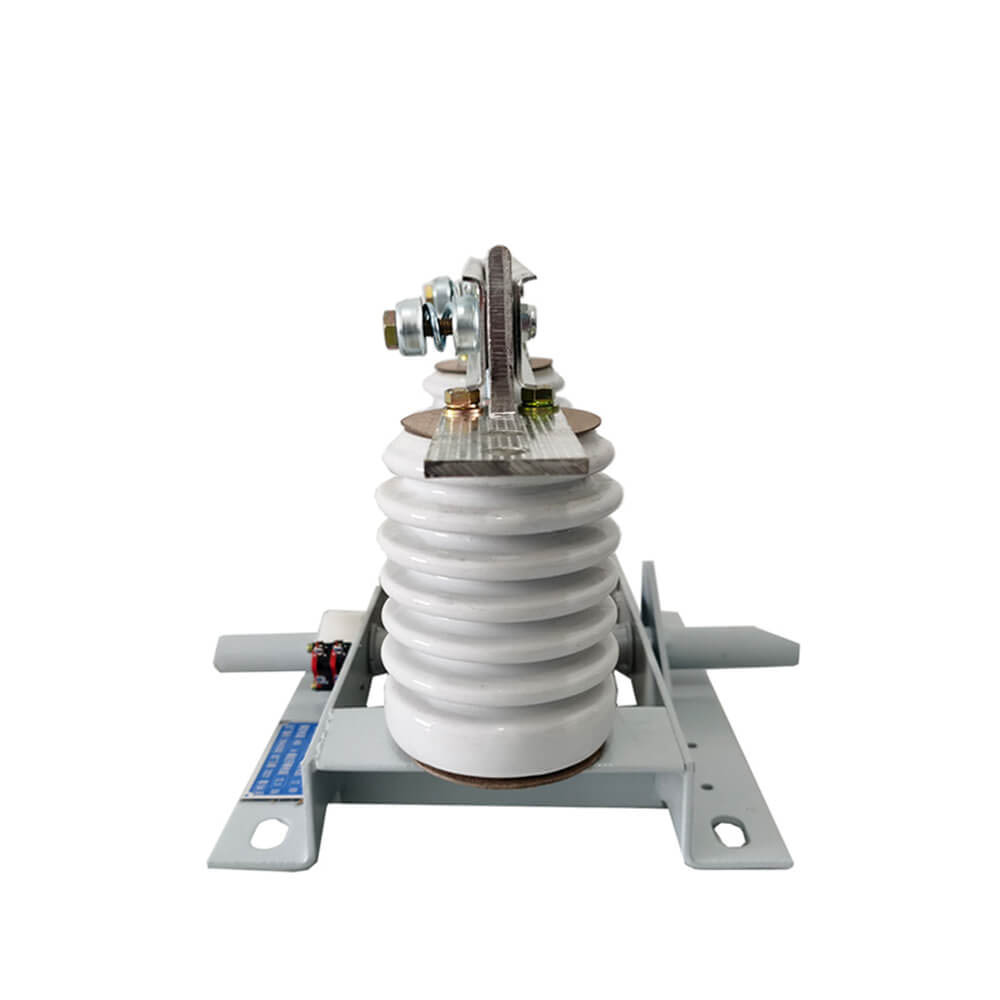

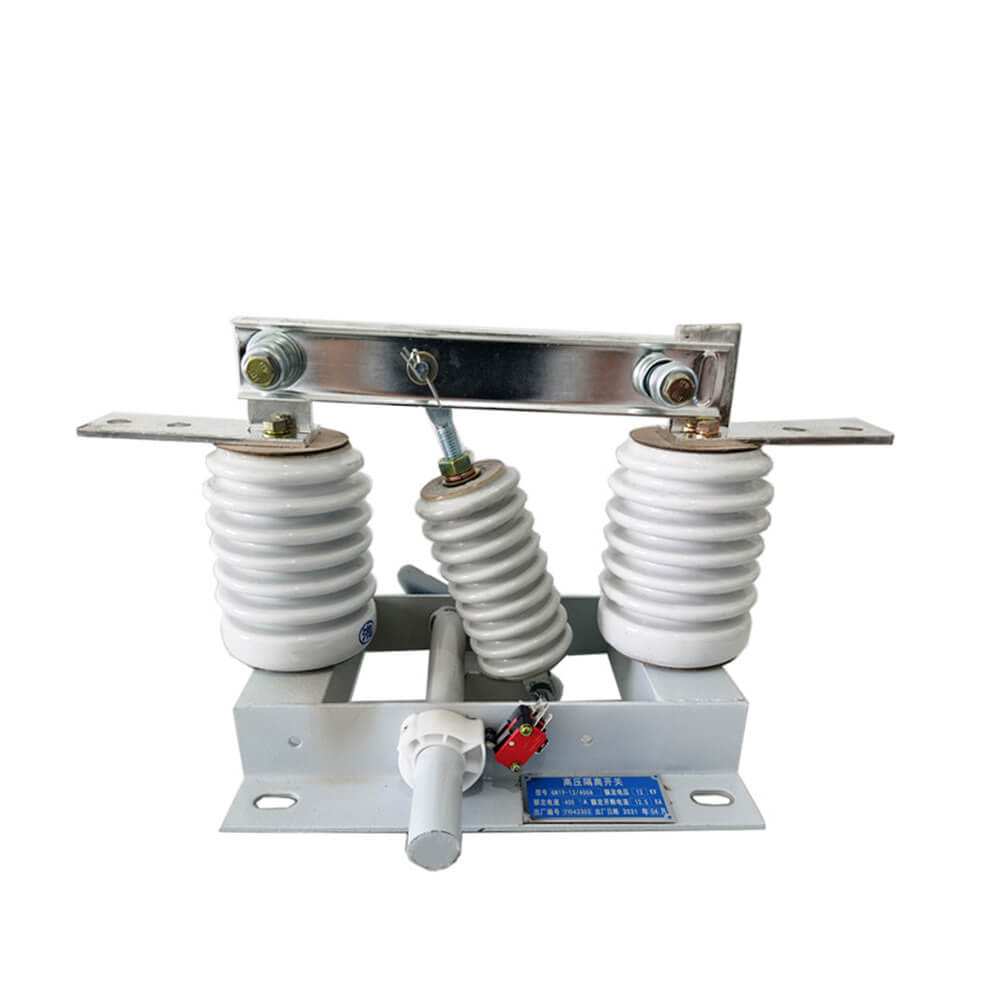

Der leitende Teil des Trennschalters vom Typ GN19-12/400, 630, 1000, 1250 ist für jede Phase durch zwei Säulenisolatoren an der Basis befestigt. (Die Typen GN19-12C/400, 630, 1000, 1250 verfügen über einen Säulenisolator und einen Porzellangehäuseisolator.) Die drei Phasen sind parallel installiert und der leitende Teil besteht aus statischen Kontakten von Kontaktmessern und Kontakthaltern (oder leitenden Stäben). Jede Phase des Kontaktmessers ist mit der Mitte des Verbindungsisolators verbunden, der Verbindungsisolator ist an der Basis der angeschlossenen Spindel installiert. Die Spindel ist über den Griff mit der Pleuelstange (vom Benutzer bereitgestellt) und dem Bewegungsmechanismus vom Typ CS6-1 verbunden. Das Verbindungskontaktmesser besteht aus zwei geschlitzten Kupferplatten, was nicht nur die Wärmeableitungsfläche des Kontaktmessers vergrößert, um die Bodentemperatur zu senken, sondern auch die mechanische Festigkeit des Kontaktmessers verbessert, sodass die dynamische Stabilität des Schalters verbessert wird. Ein Ende des Kontaktmessers ist mit einer Schraube (Auto von Shaw) am Kontaktblock (oder am leitenden Stab) befestigt. GN19-12/1000, 1250 in Kontakt mit der Installation der magnetischen Verriegelungsplatte, Slus den ZweckDer Vorteil der magnetischen Verriegelungsplatte besteht darin, dass bei einem großen Kurzschlussstrom die beiden Rillenkontaktmesser zwischen den | verstärkt werden Attraktion. Die Trennschalter GN19-12/400 und 630 haben eine geringe Strombegrenzung, sodass keine magnetische Verriegelungsplatte angebracht werden muss.
 |
 |
 |

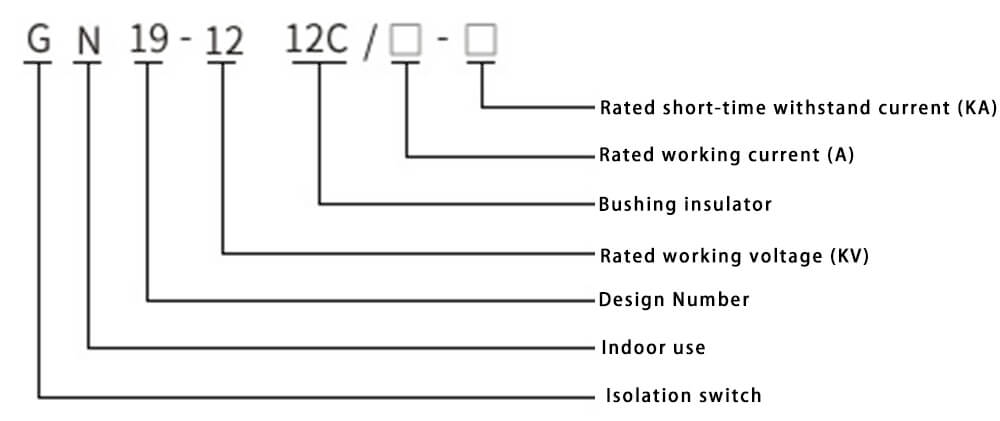

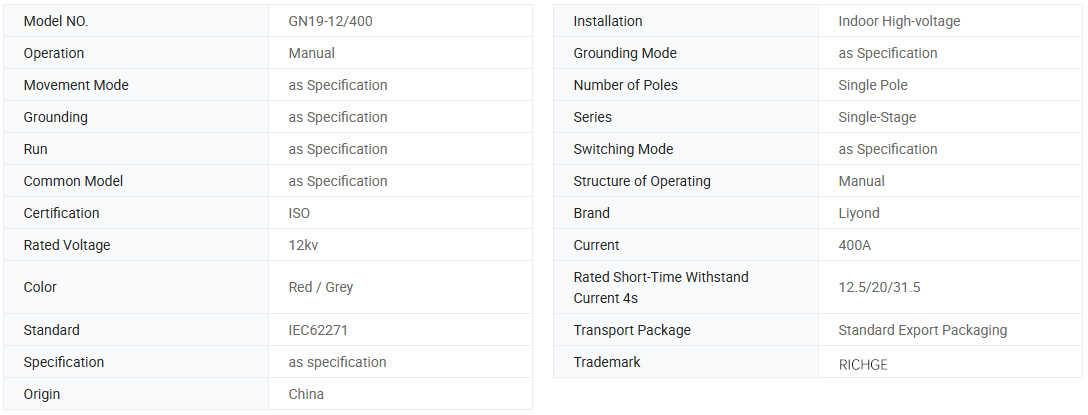

| Modell |
Nennspannung (kV) |
Nennstrom (A) |
Bewerteter Kurzzeitstrom (die / 4s) |
Bewerteter Spitzenstrom (Die) |
| GN19-12/400-12,5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12/630-20 |
12 | 630 | 20 | 50 |
| GN19-12/1000-31,5 |
12 | 1000 | 31.5 | 80 |
| GN19-12/1250-31,5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12,5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31,5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31,5 |
12 | 1250 | 31.5 | 80 |
1. Die Obergrenze der Umgebungstemperatur +40℃, die Untergrenze -10℃. Hinweis: Lagerung und Transport bei -25℃ zulassen
2. Höhe nicht mehr als 1000 m
3. Relative Luftfeuchtigkeit: Der Tagesdurchschnitt beträgt nicht mehr als 95 %, der Monatsdurchschnitt beträgt nicht mehr als 90 %
4. Wasserdampfdruck: Der Tagesdurchschnitt beträgt nicht mehr als 2,2 × 10-3 MPa, der Monatsdurchschnitt beträgt nicht mehr als 1,8 × 10-3 MPa
5. Die Umgebungsluft sollte frei von korrosiven oder brennbaren Gasen, Wasserdampf und anderen offensichtlichen Verunreinigungen sein.
6. Keine regelmäßigen und heftigen Vibrationen.
Hinweis: Bitte wenden Sie sich an den Hersteller, um das Problem zu lösen, wenn es nicht den oben genannten Bedingungen entspricht
●OEM und ODM akzeptieren: JA
●Zertifikat: CE, Testberichte
●Produktionszeit: 7 bis 12 Werktage
●Garantiezeitraum: 12 Monate
●Lieferzeit: 15 Tage
●Bei der Bestellung dieses Schalters geben Sie bitte die Modellspezifikation, die Nennspannung, den Nennstrom und andere technische Daten an.
●Wenn es spezielle Anforderungen gibt, können Sie mit uns darüber verhandeln, diese zu lösen.
