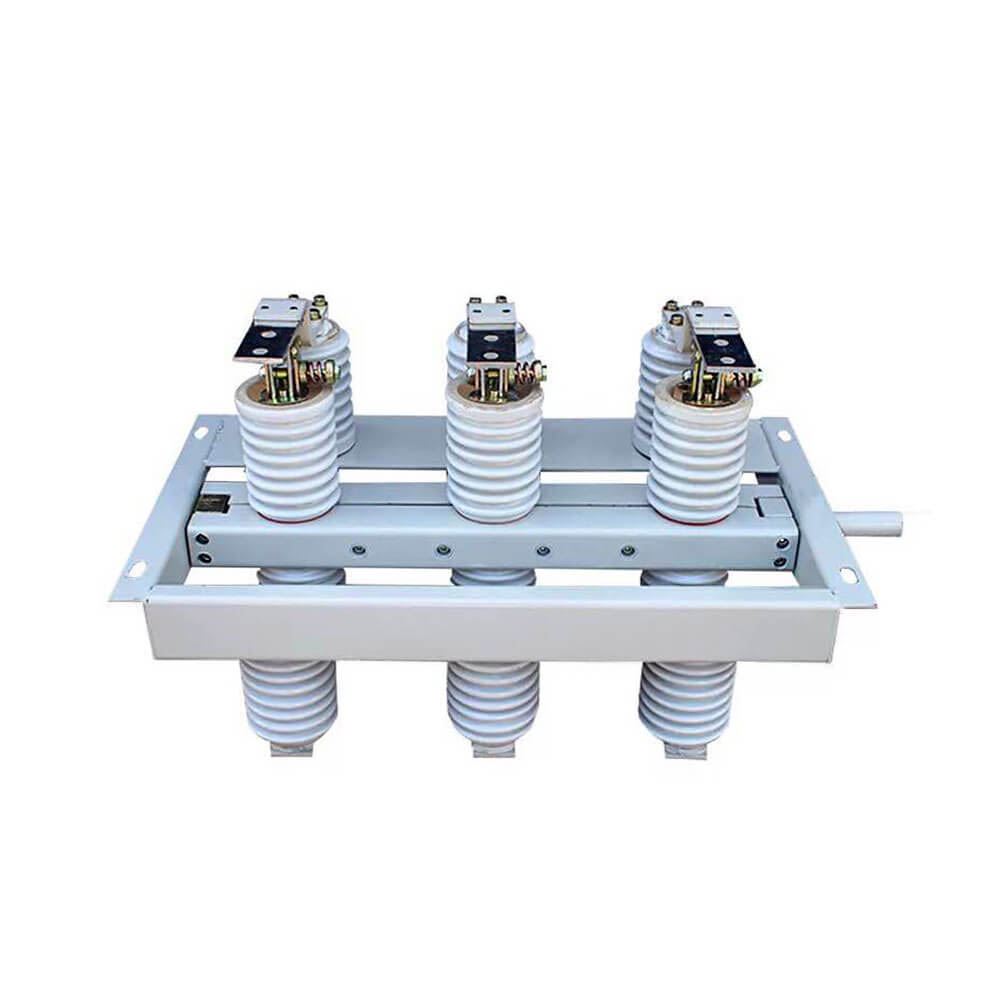

Drehbarer Hochspannungs-Trennschalter vom Typ GN30-12 für den Innenbereich

Drehbarer Hochspannungs-Trennschalter vom Typ GN30-12 für den Innenbereich

   Der rotierende Hochspannungstrennschalter GN30-12 für den Innenbereich ist ein neuer Typ mit rotierendem Messer. Die Hauptstrukturformel besteht darin, zwei Sätze von Isolatoren und Kontakten auf der oberen und unteren Ebene des gemeinsamen Dreiphasen-Unterrahmens zu befestigen und das Öffnen und Schließen des Schalters durch Drehen des Messers zu realisieren. Der GN3-12D-Schalter fügt eine Art Verbindungsmesser auf der Basis von GN30-12 hinzu, um den Anforderungen verschiedener Stromversorgungssysteme gerecht zu werden. Dieses Produkt ist kompakt im Design, platzsparend, stark isolierend und einfach zu installieren und anzupassen. Es erfüllt die Anforderungen des „AC-Hochspannungs-Trennschalters und Erdungsschalters“ und ist für Innensysteme mit einer Nennspannung von bis zu 10 KV AC 50 Hz und darunter anwendbar. Es kann als Öffnungs- und Schließkreis verwendet werden, wenn Spannung anliegt und keine Last vorhanden ist. Es kann mit Hochspannungsschaltanlagen oder allein verwendet werden.

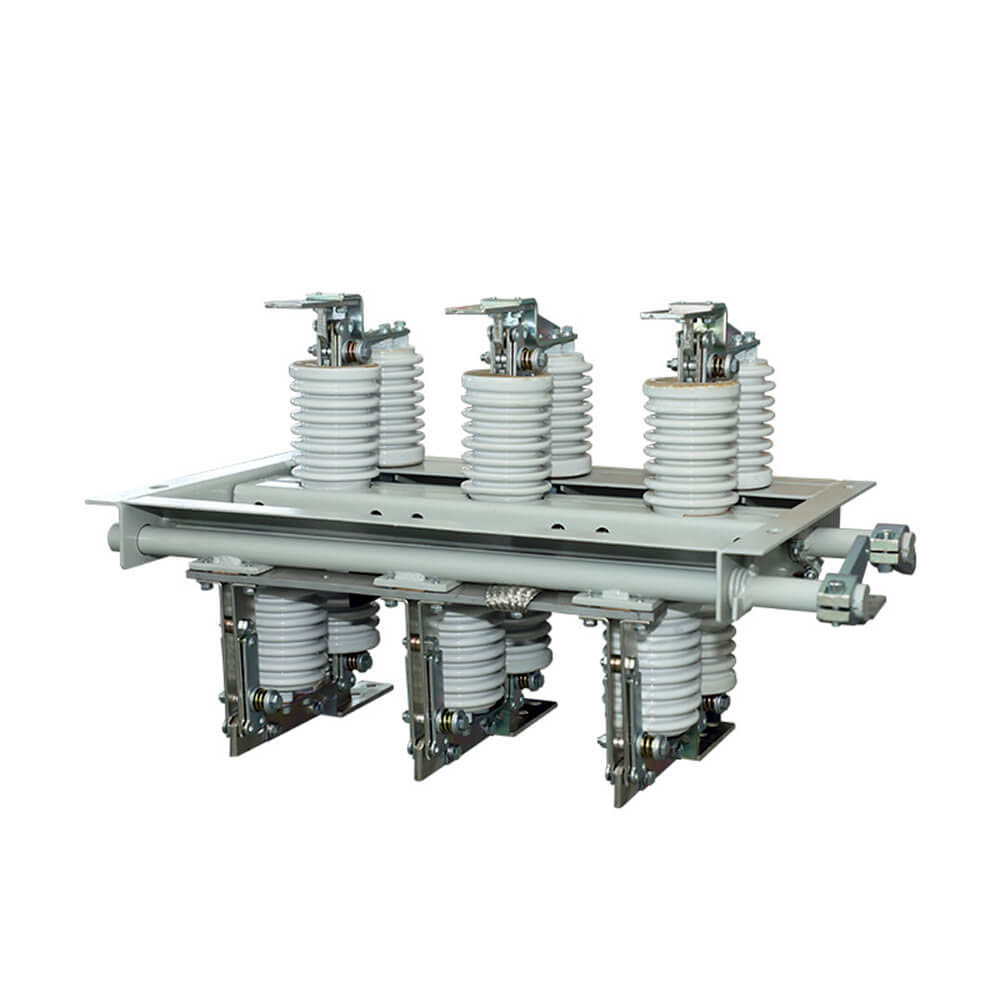

   Der drehbare Hochspannungs-Trennschalter vom Typ GN30-12 (D) für den Innenbereich ist ein neuartiger Trennschalter vom Typ Drehmesser. Die Hauptstruktur besteht aus zwei Gruppen von Isolatoren und Kontakten auf den beiden Ebenen des dreiphasigen Chassis. Durch den Drehkontakt wird das Ein- und Ausschalten des Schalters realisiert. Der Schalter vom Typ GN30-12 (D) ist ein neuer Typ mit zusätzlichem Erdungsmesser auf der Basis des Schalters vom Typ GN30-12, der den Anforderungen verschiedener Stromversorgungssysteme gerecht werden kann. Das Produktdesign zeichnet sich durch kompakte Bauweise, geringen Platzbedarf, starke Isolierfähigkeit, einfache Installation und Einstellung aus. Seine Leistung entspricht den GB1985-89-Anforderungen „AC-Hochspannungs-Trennschalter und Erdungsschalter“, die für die Nennspannung 10 kV AC 50 Hz und darunter im Innenstromsystem gelten, um den Stromkreis bei Spannung und ohne Last zu öffnen und zu schließen. Es kann mit dem Hochspannungsschaltschrank verwendet werden und kann auch separat verwendet werden.

Merkmale des Trennschalters GN30-12

1. Es besteht aus Keramikisolatoren, ist langlebig, verschmutzungsbeständig und reinigungsfrei.

2. Verwendung neuer Technologie für Silberlötkontakte, geringer Kontaktwiderstand, gute elektrische Leitfähigkeit und hohe mechanische Festigkeit.

3. Hochwertige Hardware, robust und langlebig, nicht leicht zu beschädigen, einfach zu bedienen und leicht.

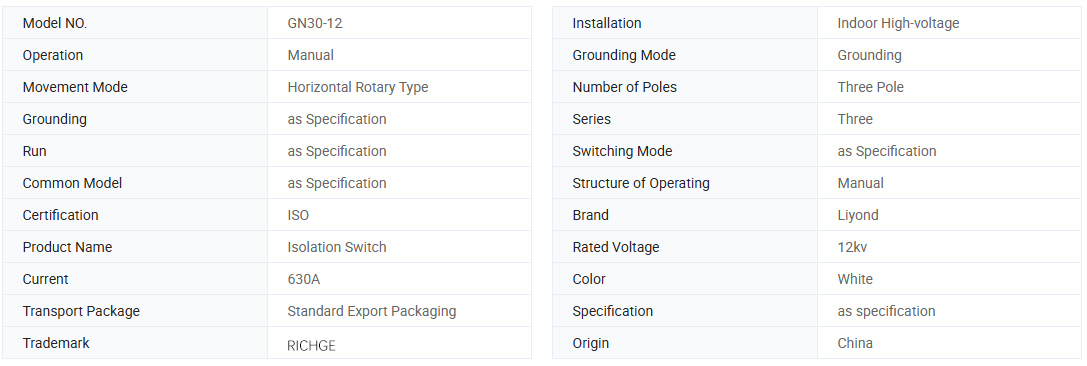

Grundlegende Informationen.

Modellbedeutung

Technischer Parameter

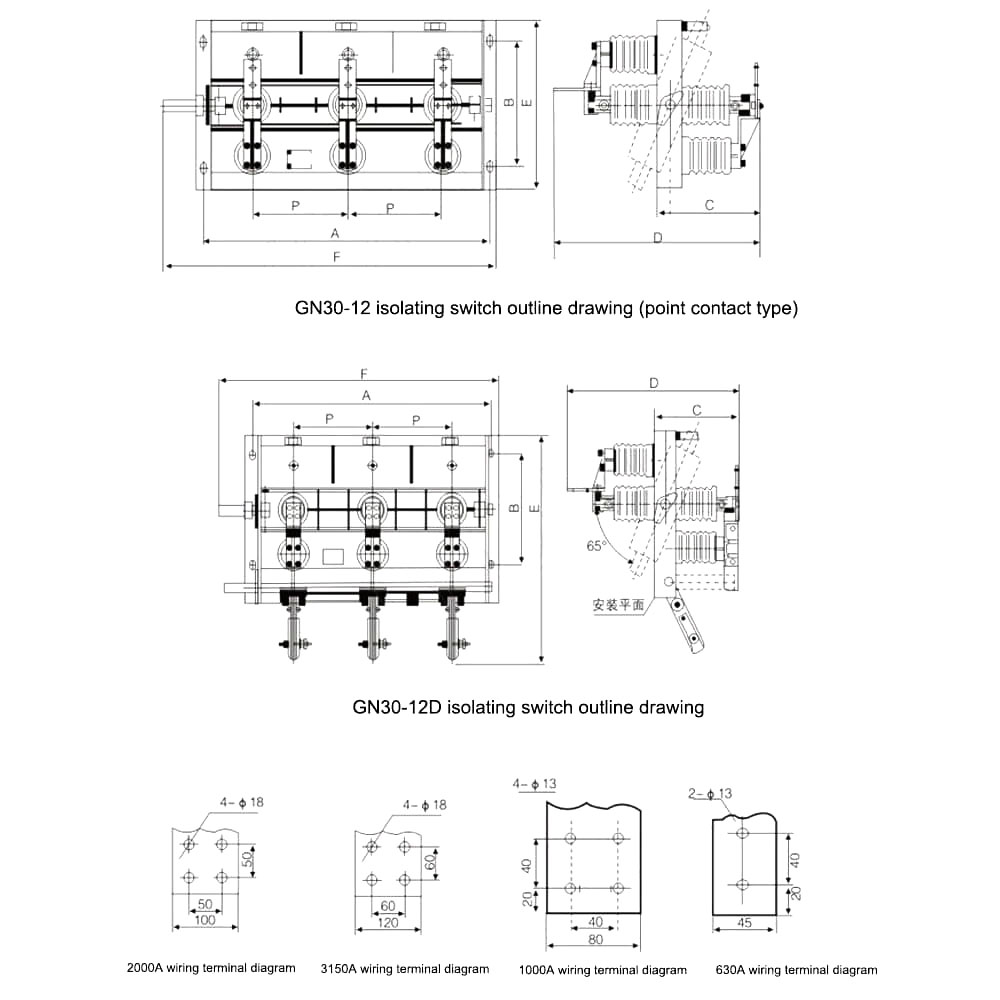

Zeichnung

Umgebungsbedingungen nutzen

1. Plakathöhe: nicht mehr als 3000 m;

2. Umgebungstemperatur: nicht höher als +40°C, nicht niedriger als -30°C; der tägliche Temperaturunterschied beträgt 15°C;

3. Relative Innenlufttemperatur: nicht mehr als 90 % (bei +25 °C);

4. Erdbebenintensität: nicht mehr als 8 Grad

5. Am Installationsort dürfen keine Gase, chemische Dampfablagerungen, Salznebel, Staub, Schmutz und andere explosive und korrosive Substanzen vorhanden sein, die die Isolierung und Leitfähigkeit des Trennschalters ernsthaft beeinträchtigen.

6. Am Installationsort dürfen keine häufigen starken Vibrationen auftreten

Bestellhinweise

●OEM und ODM akzeptieren: JA

●Zertifikat: CE, Testberichte

●Produktionszeit: 7 bis 12 Werktage

●Garantiezeitraum: 12 Monate

●Lieferzeit: 15 Tage

●Bei der Bestellung dieses Schalters geben Sie bitte die Modellspezifikation, die Nennspannung, den Nennstrom und andere technische Daten an.

●Wenn es spezielle Anforderungen gibt, können Sie mit uns darüber verhandeln, diese zu lösen.
