Filterregler der AW-Serie

Filterregler der AW-Serie | Integrierte SOLIH-Einheit zur Druckluftfiltration und Druckreduzierung

Marke: SOLH von Richge Technology | All-in-One-Pneumatik-Luftbehandlungseinheit

1. Produktübersicht

     Der Filterregler der SOLIH AW-Serie ist eine All-in-one-Luftaufbereitungseinheit mit integrierten Luftfilter- und Druckregulierungsfunktionen. Es führt die Primärluftreinigung und Druckstabilisierung direkt nach den Luftkompressoren durch und dient als platzsparende Alternative zu separaten AF-Filter- und AR-Reglerbaugruppen. Die kompakte Bauweise vereinfacht die Installation vor Ort und reduziert den gesamten Platzbedarf des pneumatischen Systems.

2. Allgemeine technische Spezifikationen

3. Modell- und Anschlussgrößenbereich

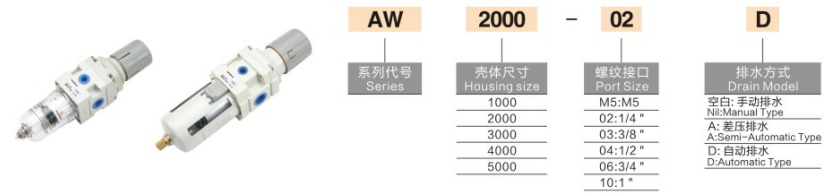

  Erklärung und Beispiele des Modellcodes

     • AW2000-02: Filterregler, Serie 2000, Rc1/4", manueller Ablass

     • AW4000‑04D: Filterregler, Serie 4000, Rc1/2", automatischer Ablass

     • AW3000‑03G: Filterregler mit Manometer ausgestattet

4. Strukturelle Merkmale und Vorteile

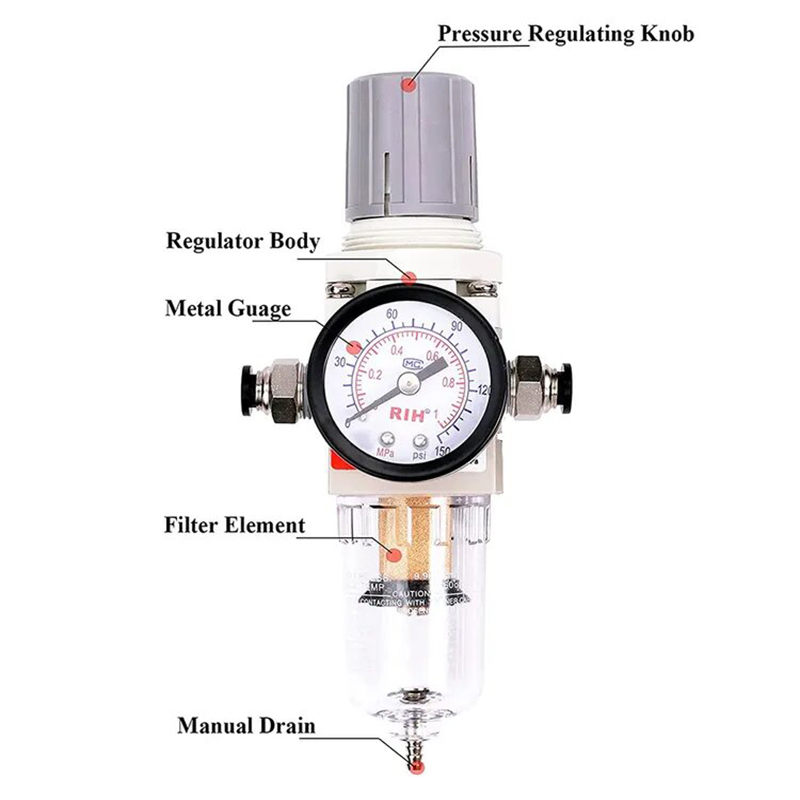

     • Integriertes einteiliges Design: Filtertopf und Druckregler sind für eine einfachere Installation und weniger Verbindungspunkte zu einer Einheit zusammengefasst.

     • Zyklon-Wasserabscheidung: Durch die Zentrifugalwirbelung wird flüssiges Wasser entfernt, bevor Luft durch die Filterpatrone strömt, wodurch die Lebensdauer des Filterelements effektiv verlängert wird.

     • Knopf zum Verstellen durch Ziehen und zum Verriegeln durch Drücken: Ziehen Sie den Knopf nach oben, um den Druck einzustellen; bis zur Verriegelungsposition nach unten drücken, um eine unbeabsichtigte Druckänderung durch Vibration oder versehentliche Berührung zu verhindern.

     • Eingebauter Manometeranschluss: Direkter Montageanschluss für Manometer ohne zusätzliche Adapter.

     • Transparente PC-Schüssel mit Schutzhülle: Visuelle Überwachung des Wasserstands im Filtergehäuse in Echtzeit.

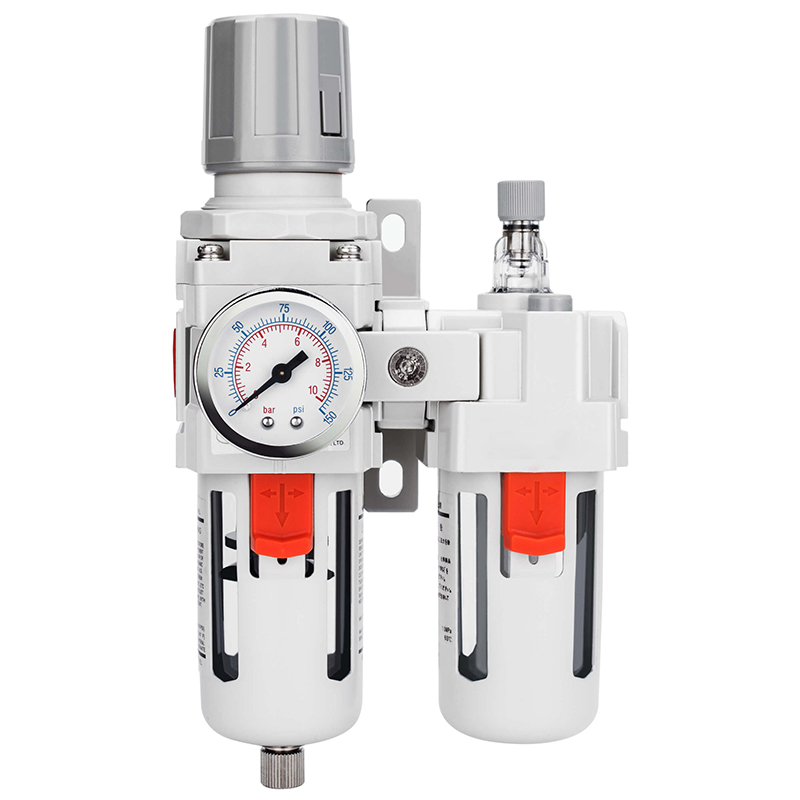

     • Modulare Spleißkompatibilität: Kann direkt mit dem Schmierstoffgeber der AL-Serie zusammengebaut werden, um eine komplette FRL-Kombination mit drei Einheiten der AC-Serie zu erstellen.

5. Typische Anwendungsszenarien

     • Primärluftreinigung und Druckstabilisierung für Automatisierungsgeräte, Werkzeugmaschinen und Produktionslinien

     • Front-End-Luftquellenaufbereitung für Spritzgeräte, pneumatische Werkzeuge, Magnetventile und Zylinder

     • Zentralisierte Druckregelung und -reinigung für Hauptleitungen und Luftkompressorauslässe in der Werkstatt

6. Wartungsrichtlinien

     • Kondenswasser regelmäßig ablassen; Halten Sie den Wasserstand unter der Warnlinie.

     • Tauschen Sie das Filterelement aus, wenn der Druckabfall deutlich ansteigt oder nach 6–12 Monaten Normalbetrieb.

     • Vertikal montieren; Richten Sie den Pfeil des Körperluftstroms an der tatsächlichen Luftstromrichtung aus.

7. Empfohlene Luftkreislaufkombinationen

     • Standardmäßig geschmierter Kreislauf: AW-Filterregler → AL-Öler → pneumatischer Antrieb

     • Ölfreier, sauberer Kreislauf: AW-Filterregler (ohne AL-Öler) → pneumatischer Antrieb
