Pneumatischer Luftfilter der AF-Serie

Pneumatischer Luftfilter der AF-Serie | SOLIH Druckluft-Vorfilter für Luftaufbereitungssystem

Marke: SOLIH von Richge Technology | Industrieller pneumatischer Luftreinigungsfilter

1. Produktübersicht

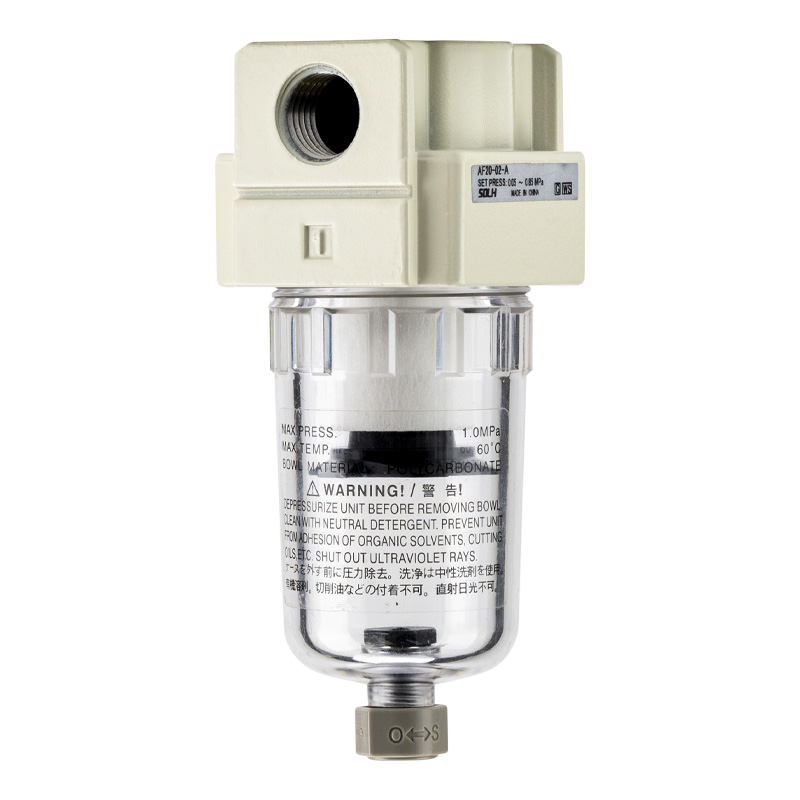

     Der Luftfilter der SOLIH AF-Serie ist derKernvorfilterkomponente des pneumatischen Luftaufbereitungssystems. Es verfügt über eine doppelte Filterstruktur aus Zentrifugalwirbelwasserabscheidung und Faserfilterelement, die flüssiges Wasser, Ölnebel, Staub, Rost und feste Partikel effizient aus der Druckluft entfernt. Es schützt nachgeschaltete Pneumatikkomponenten wie Magnetventile, Zylinder und Pneumatikwerkzeuge wirksam vor Verschmutzung und Verschleiß. Der AF-Filter unterstützt den modularen Aufbau und kann perfekt mit AR-Druckregelventilen und AL-Schmiervorrichtungen kombiniert werden, um AC-Luftbehandlungskombinationen mit zwei oder drei Einheiten zu bilden, die als primäre Reinigungsgarantie für industrielle Pneumatiksysteme dienen.

2. Vollständige Modell- und Anschlussgrößenspezifikation

3. Technische Kernparameter

4. Modellcodierungsregeln und -definition

  Standardmodelldefinition

     • AF2000-02: Pneumatikfilter der AF-Serie, Größe 2000, Rc1/4-Gewindeanschluss, standardmäßiger manueller Entleerungstyp

     • AF4000-04D: Pneumatikfilter der AF-Serie, Größe 4000, Rc1/2-Gewindeanschluss, automatischer Entleerungstyp

  Erläuterung der Coderegeln

     • AF: Seriencode des Luftfilters

     • 2000/3000/4000/5000: Körpergröße und Durchflussgrad

     • 02/04: Thread-Port-Spezifikation

     • D-Suffix: Automatische Entleerungsfunktion (kein Suffix für standardmäßige manuelle Entleerung)

5. Produktkernvorteile

     • Doppelte effiziente Filtration: Die zentrifugale Wirbelstruktur am vorderen Ende trennt schnell flüssiges Wasser und große Verunreinigungen, während das hintere 5-μm-Faserfilterelement mit hoher Dichte Feinstaub und Partikel abfängt und so eine mehrstufige Tiefenreinigung der Druckluft erreicht.

     • Duale Entwässerungsoptionen: Ausgestattet mit standardmäßiger manueller Entwässerung für herkömmliche intermittierende Geräte; optionale Version mit automatischer Entwässerung (-D) für den 24-Stunden-Dauerbetrieb der Ausrüstung, wodurch manuelle Wartungsarbeiten vermieden werden.

     • Modulares Kombinationsdesign: Die standardmäßige modulare Struktur unterstützt die nahtlose Verbindung mit dem AR-Druckregler und dem AL-Ölzerstäuber und ermöglicht die freie Zusammenstellung von Luftbehandlungsgruppen mit zwei oder drei Einheiten, praktisch für die Geräteinstallation und die Rohrleitungsintegration.

     • Sicherer und visueller Betrieb: Ausgestattet mit einer schützenden Becherabdeckung, um Schäden am Becher und umherfliegende Fremdkörper zu verhindern; Die integrierte Druckdifferenzanzeige zeigt intuitiv den Verstopfungsstatus des Elements an und erinnert den Benutzer an den rechtzeitigen Austausch und die Wartung.

     • Große Anpassungsfähigkeit und Stabilität: Stabiler Betrieb unter einem weiten Druckbereich von 0,15 bis 0,9 MPa und einer Temperaturumgebung von -5 bis 60 °C, geeignet für verschiedene raue industrielle Werkstattbedingungen.

6. Typische Anwendungsszenarien

     • Luftkompressor-Hauptleitungsreinigung: Zentralisierte Luftquellenfiltration und -reinigung für die Hauptgaskreisläufe der Werkshallen zur Verbesserung der Gesamtluftqualität.

     • Industrielle Automatisierungsausrüstung: Unterstützende Reinigung für automatisierte Maschinen, Werkzeugmaschinen, Verpackungsanlagen und elektronische Produktionsanlagen zur Stabilisierung des pneumatischen Betriebs.

     • Hochpräzise Industrieszenarien: Vorluftreinigung zum Sprühen, Schweißen, für Präzisionsinstrumente und Messgeräte, um Störungen durch Verunreinigungen zu vermeiden, die die Verarbeitungsgenauigkeit beeinträchtigen.

     • Schutz pneumatischer Komponenten: Wird als Front-End-Filter für Zylinder, Magnetventile und pneumatische Werkzeuge verwendet, um den Komponentenverschleiß zu reduzieren und die Lebensdauer zu verlängern.

7. Tägliche Wartungsrichtlinien

     • Regelmäßige Entwässerung: Lassen Sie das im Filterbecher angesammelte Wasser regelmäßig ab, um sicherzustellen, dass der Wasserstand unter der Warnlinie liegt und um zu verhindern, dass flüssiges Wasser flussabwärts fließt.

     • Rechtzeitiger Elementaustausch: Ersetzen Sie das Faserfilterelement, wenn der Luftdruckunterschied deutlich zunimmt oder nach 6 bis 12 Monaten regelmäßiger Verwendung, um die Filtereffizienz sicherzustellen.

     • Standardinstallation: Installieren Sie das Gerät vertikal und strikt entsprechend der Luftstrom-Pfeilmarkierung auf dem Ventilgehäuse, um eine normale Filter- und Wasserabscheidungsleistung sicherzustellen.

Zusammenfassung in einem Satz

     Der Luftfilter der SOLIH AF-Serie verfügt über eine duale Zentrifugal- und Faserfiltrationsstruktur mit 5 μm hochpräziser Reinigung, zwei Entleerungsmodi und modularer Kombinationsfunktion und ist die wichtigste Front-End-Reinigungskomponente für industrielle pneumatische Luftquellenaufbereitungssysteme zum Schutz nachgeschalteter pneumatischer Geräte.
