Pneumatische FRL-Kombination mit zwei Einheiten der AC-Serie

Pneumatische FRL-Kombination mit zwei Einheiten der AC-Serie | AF+AR-Luftfilter und -Regler, integrierte Luftbehandlungseinheit

Marke: SOLIH von Richge Technology | Standardmäßige industrielle pneumatische Luftaufbereitungsbaugruppe

1. Produktübersicht

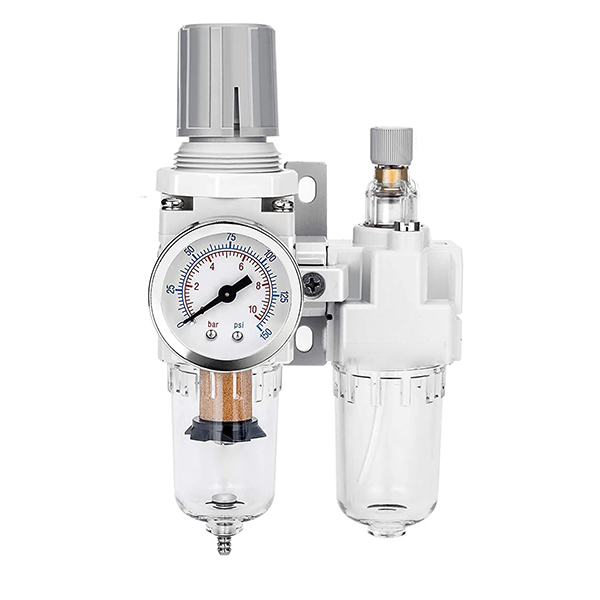

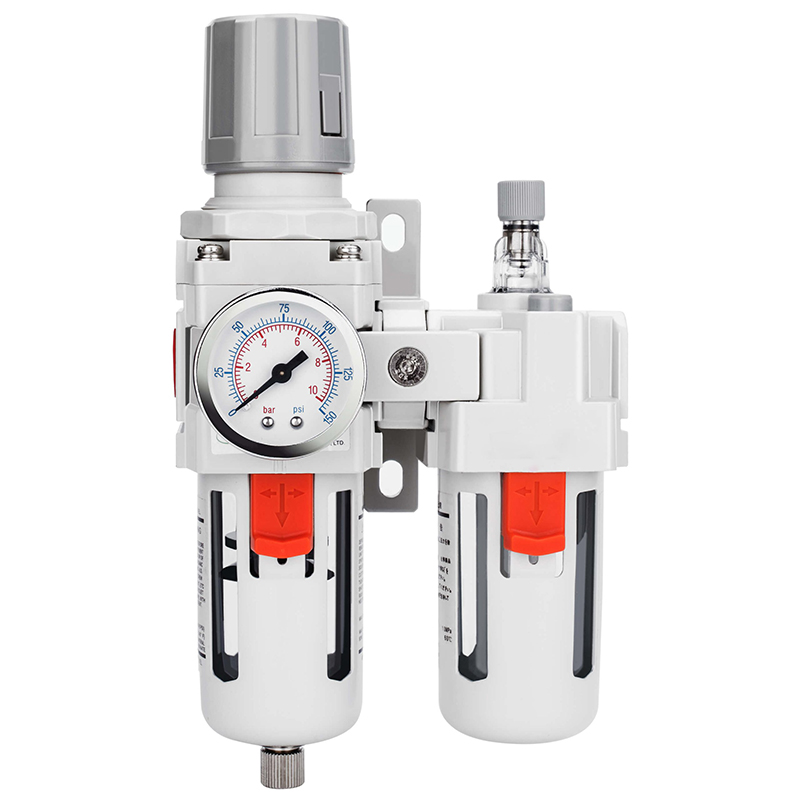

     Die SOLIH AC-Serie ist einStandardmäßig integrierte pneumatische Luftbehandlungskombination mit zwei Einheiten, kombiniert AF-Luftfilter und AR-Druckregler in einer modularen Baugruppe. Es vervollständigt die professionelle Druckluftreinigung und stabile Druckregelung in einer einzigen Installation und entfernt effektiv Feuchtigkeit, Staub und Partikelverunreinigungen, während der Systembetriebsdruck konstant gehalten wird. Mit integrierter Struktur, platzsparender Installation und einfacher Wartung ist es die gängigste Standardkonfiguration für automatisierte pneumatische Geräte und eignet sich perfekt für die Front-End-Luftkonditionierung von Kompressoren und verschiedenen pneumatischen Aktoren.

2. Produktpositionierung

  AC-Zwei-Einheiten-Kombination = AF-Wasser- und Staubfiltration + AR-Druckstabilisierung und -reduzierung

     Wird am hinteren Ende von Luftkompressoren zur Reinigung der Primärluftquelle und zur präzisen Druckregelung installiert. Es handelt sich um die universelle Standardbaugruppe für pneumatische Systeme der industriellen Automatisierung, die häufig in ölfreien, sauberen Geräten und allgemeinen Szenarien zur Stabilisierung pneumatischer Kreisläufe eingesetzt wird.

3. Vollständiges Serienmodell und Flow-Klasse

4. Grundlegende technische Spezifikationen

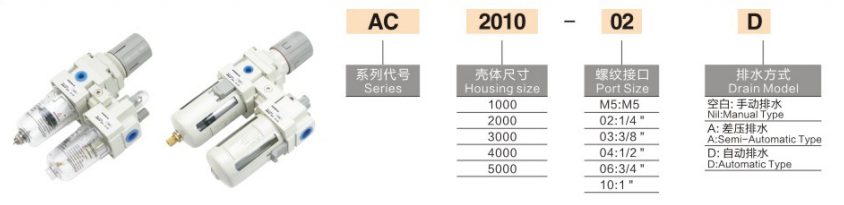

5. Modellcodierungsregeln und Erklärung

     • AC2010-02: Luftquellenkombination mit 2 Einheiten, Größe 2000, Rc1/4-Anschluss, standardmäßige manuelle Entleerung

     • AC4010-04D: Luftquellenkombination mit 2 Einheiten, Größe 4000, Rc1/2-Anschluss, automatischer Entwässerungstyp

     • AC3010-03G: 2-Einheiten-Kombination mit hochpräzisem Manometer

  Suffixdefinition

     • Kein Suffix: Manueller Ablass (kostengünstiger Standardtyp)

     • -D: Automatischer Abfluss (für Geräte mit 24-Stunden-Dauerbetrieb)

     • -G: Ausgestattet mit Manometer zur visuellen Druckeinstellung

6. Strukturmerkmale und Produktvorteile

     • Integriertes modulares Design: Die integrierte Filter- und Reglerstruktur ermöglicht eine einteilige Installation und Demontage, was erheblich Platz in der Rohrleitung spart und die Anordnung vor Ort sowie die tägliche Wartung vereinfacht.

     • Effiziente Wasserabscheidung und lange Lebensdauer: Die zentrifugale Wirbelabscheidung in der vorderen Stufe entfernt effizient großen Wassernebel und Verunreinigungen, reduziert die Filterelementbelastung und verlängert die Lebensdauer des 5 μm-Präzisionsfilterelements.

     • Stabile Druckabgabe und schnelle Reaktion: Die Druckregulierungsstruktur vom Überlauftyp sorgt für eine empfindliche Druckreaktion und einen stabilen Hinterdruck und vermeidet effektiv Druckschwankungen während des Gerätebetriebs.

     • Selbstsichernde Struktur zur Vermeidung von Fehlbedienungen: Das selbstsperrende Druckregulierungsdesign des Knopfes verhindert Druckdrift, der durch Gerätevibrationen oder versehentliche Berührungen verursacht wird, und sorgt so für langfristig stabile Parameter des pneumatischen Systems.

     • Visuelle Wasserstandsüberwachung: Der transparente PC-Wasserbecher mit Schutzabdeckung ermöglicht eine visuelle Echtzeitbeobachtung des Wasserstands und vermeidet so eine übermäßige Wasseransammlung, die die Filterqualität und nachgeschaltete Komponenten beeinträchtigt.

     • Kostenloses Upgrade und Erweiterung: Die standardmäßige modulare Schnittstelle unterstützt die direkte Verbindung mit dem AL-Ölzerstäuber und ermöglicht ein schnelles Upgrade auf eine vollständige FRL-Baugruppe mit drei Einheiten für geschmierte Pneumatikkreise.

7. Typische Anwendungsszenarien

     • Automatisierung von Industrieanlagen: Luftquellenvorbehandlung für automatisierte Maschinen, Werkzeugmaschinen, Roboterarme und Präzisionsautomatisierungsproduktionslinien.

     • Pipeline-Ausrüstung für die Leichtindustrie: Stabile Reinigung für Elektronik-, Verpackungs-, Druck-, Textil- und Fließband-Pneumatiksysteme.

     • Schutz pneumatischer Komponenten: Front-End-Filtration und Druckstabilisierung für Zylinder, Magnetventile und pneumatische Werkzeuge zur Reduzierung von Verschleiß und Ausfallraten.

     • Zentralisierte Luftquellenverarbeitung: Primärluftreinigung und Druckregulierung für die Hauptluftleitungen der Werkshallen zur Verbesserung der Gesamtqualität der Luftquelle.

8. Tägliche Wartungsrichtlinien

     • Regelmäßige Entwässerung: Lassen Sie das im Becher angesammelte Wasser regelmäßig ab, um sicherzustellen, dass der Wasserstand unter der Warnlinie liegt und um zu verhindern, dass flüssiges Wasser in den nachgeschalteten Kreislauf gelangt.

     • Rechtzeitiger Austausch des Filterelements: Tauschen Sie das Filterelement sofort aus, wenn der Differenzdruck stark ansteigt; Regelmäßiger Austausch alle 6–12 Monate, um eine optimale Filterleistung aufrechtzuerhalten.

     • Standardinstallation: Installieren Sie das Gerät vertikal und folgen Sie dabei strikt dem Luftstrompfeil auf dem Gehäuse, um eine normale Wasserabscheidung und Druckregulierungseffizienz sicherzustellen.

9. FRL-Auswahlanweisungen für zwei und drei Einheiten

     • AC-Zwei-Einheit (Filter + Regler): Geeignet fürölfreie und saubere Pneumatikgerätewie elektronische Präzisionsgeräte, Vakuumsysteme und ölfreie Zylinder.

     • Drei AC-Einheiten (Filter + Regler + Öler): Geeignet für herkömmliche Pneumatikzylinder, Pneumatikmotoren und bewegliche pneumatische Komponenten, die eine Ölschmierung erfordern.

Zusammenfassung in einem Satz

     Die Zwei-Einheiten-Kombination der SOLIH AC-Serie integriert hocheffiziente Luftfiltration und präzise Druckstabilisierung, verfügt über modulare Installation, Anti-Drift-Druckregulierung und visuelle Wasserstandsüberwachung und ist die kostengünstigste und am weitesten verbreitete Standard-Luftquellenaufbereitungslösung für industrielle automatisierte pneumatische Systeme.
