Marke:SOLH von Richge Technology

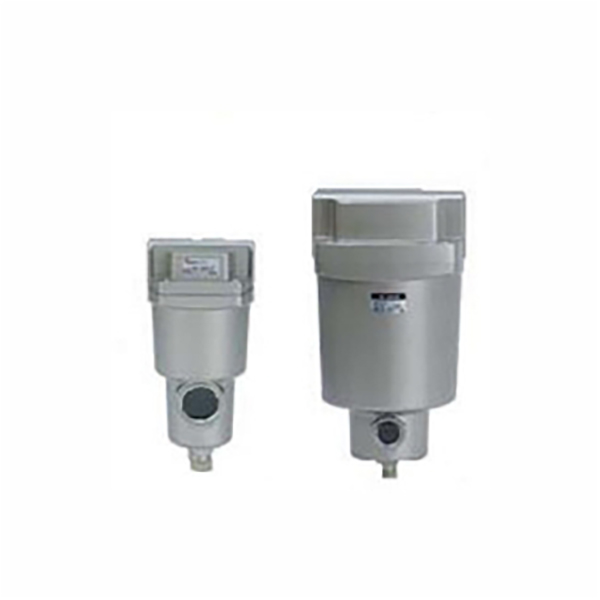

AFF und AM bilden die zentrale kombinierte Luftreinigungsbaugruppe. AFF fungiert als primärer Grobfilter zur Entfernung fester Verunreinigungen und kondensierter Wassertröpfchen, während AM als Präzisions-Ölnebelabscheider zur Eliminierung von Mikroölaerosolen fungiert, die Druckluftreinheit verbessert und nachgeschaltete pneumatische Aktuatoren vollständig schützt.
1. Hauptleitungs-Grobfilter der AFF-Serie
-- Filtrationsgenauigkeit: 1 μm, 99 % Partikelerfassungsrate (Upgrade von der alten 3 μm-Klasse)
- Kernfunktion: Entfernen von grobem Staub, Rostrückständen und Kondenswasser, 99 % Wasserabscheidungseffizienz als vordere Primärfiltration
-- Sauberkeitsstandard: ISO8573-1:2010 [4:7:4]
2. Ölnebelabscheider der AM-Serie (Feinfilter)
-- Filtrationsgenauigkeit: 0,1 μm, 99 % Mikroölnebel-Abfangrate (von der alten 0,3 μm-Klasse aufgerüstet)
-- Kernfunktion: Vollständige Ölnebelabscheidung, Restölkonzentration am Auslass ≤1 mg/m³ (0,8 ppm), vollständig konform mit den Anforderungen des ölfreien Schmierprozesses
-- Sauberkeitsstandard: ISO8573-1:2010 [2:7:3]
3. Gemeinsame allgemeine Vorteile
-- Extrem geringer Druckabfall ≤5 kPa, Energieeinsparung, um 20 % höhere Durchflusskapazität im Vergleich zu herkömmlichen Modellen
-- Leichte Flüssigkeitsaufbewahrungsschale aus Edelstahl, maximale Gewichtsreduzierung bis zu 52 %
- Visuelle Wartungserinnerung: serienmäßig eingebaute Verstopfungsanzeige mit rotem Ring zur Beurteilung des Filterwechselzeitpunkts; Farbcodierte Filterendkappen zur schnellen Modellidentifikation
-- Modulares Kaskadendesign, kann in Reihe mit AMD/AMH-Ultrafeinfiltern verbunden werden, um den Anforderungen an ultrareine Luft mehrerer Klassen gerecht zu werden

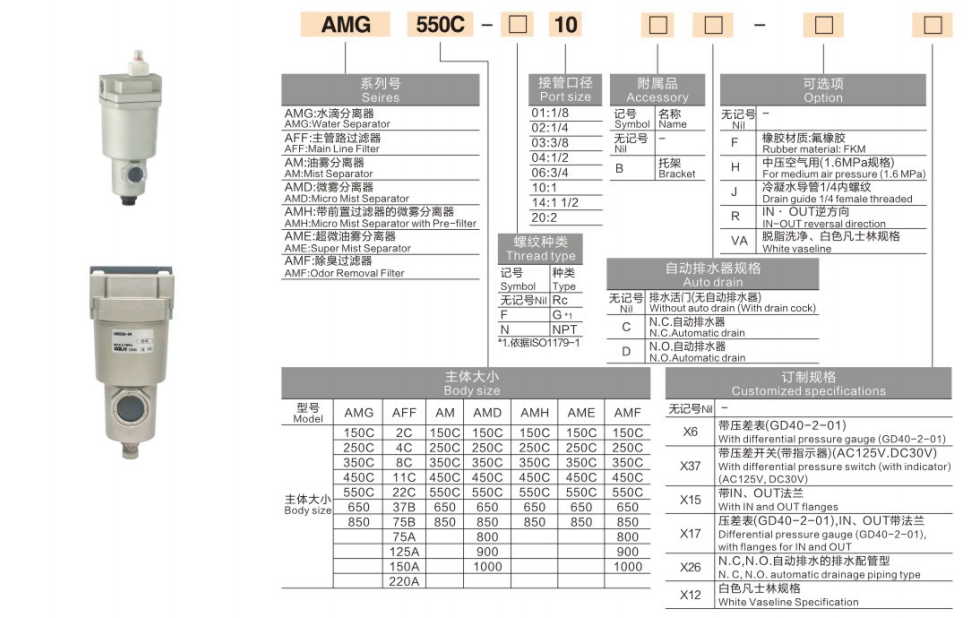

1. Beispielmodelle: AFF40-04; AM50-10D
|
Codesegment |
Definition Beschreibung |
| AFF / AM |
Serienkennzeichnung / AFF = Hauptleitungs-Grobfilter / AM = Ölnebel-Feinabscheider |
| 20/30/40/50/60/70D/80D/90D |
Rahmengrößencode, entsprechend dem Nennmaximaldurchfluss |
| 02 / 04 / 06 / 10 /14 |
Anschlussgewindegröße. 02=1/4", 04=1/2", 06=3/4", 10=1", 14=1,5". Gewindeoptionen: Rc / G / NPT |
| -D |
Optionales Suffix D = Normalerweise offene automatische Entleerung (Entleerung ohne Luftdruck) |
2. Beispiele für Standardbestellungen
-- AFF-Grobfilter, 1/2-Zoll-Anschluss, automatischer Ablass: AFF40-04D
-- AM-Ölnebelabscheider, 1-Zoll-Anschluss, automatischer Ablass: AM50-10D
-- Hoher Durchfluss 7000 l/min, 1,5-Zoll-Anschluss: AM70D-14
1. Allgemeine gemeinsame Parameter
-- Anwendbares Medium: Druckluft (Vorfilter ≥40μm vorgeschaltet erforderlich)
-- Betriebsdruckbereich: 0,1~1,0 MPa; Berstdruck 1,5 MPa
-- Betriebsumgebungstemperatur: -5 ~ 60℃ (keine Eisbildung im Inneren der Schüssel)
-- Ablaufkonfiguration: Manueller Ablauf als Standard; Automatische Entleerung optional über Suffix -D
2.Vollständige Durchfluss- und Dimensionsparametertabelle der Serie
|
Modellcode |
Maximaler Durchfluss (l/min) |
Anschlussgewindegröße |
Nettogewicht (kg) |
Flüssigkeitsspeichervolumen (cm³) |
|
20 |
300 |
1/8", 1/4" |
0.19 |
8 |
|
30 |
750 |
1/4", 3/8" |
0.39 |
25 |
|
40 |
1500 |
1/4", 3/8", 1/2" |
0.79 |
45 |
|
50 |
2200 |
3/4", 1" |
1.23 |
100 |
|
60 |
3700 |
1" |
1.46 |
100 |
| 70D |
7000 |
1", 1,5" |
3.4 |
— |
| 80D |
11000 |
1,5" |
4.7 |
— |
| 90D |
14500 |
1,5", 2" |
5.0 |
— |
1. Filtergradanpassungsschema
-- Gewöhnliche allgemeine Pneumatikkreise: AFF (1 μm Grobfilter) → Druckregler → Schmierstoffgeber
- Ölfreie Präzisionsautomatisierungsausrüstung: AFF → AM (0,1 μm Ölnebelabscheider) → Endgeräte
-- Ultrahochreiner Halbleiter-/optischer Prozess: AFF → AM → AMD (0,01 μm Ultrafeinfilter)
2. Berechnung der Flussmarge
-- Wählen Sie ein Modell mit einem Nenndurchfluss, der 1,2 bis 1,5 Mal höher ist als der maximale Luftverbrauch des Gesamtsystems. Ein überlasteter Durchfluss verringert die Filtrationseffizienz drastisch und erhöht den Druckverlust.
3. Auswahl des Entleerungsmodus
-- 24 Stunden unbeaufsichtigte kontinuierliche Produktion, hohe Kondensatausbeute: Wählen Sie die Version mit automatischer Entleerung -D
- Intermittierende Niederfrequenzgeräte: Standard-Handablasstyp ausreichend
4. Port-Matching-Prinzip
- Konsistente Filteranschlussgröße mit dem Hauptrohrdurchmesser; Vermeiden Sie eine Verringerung/Vergrößerung des Durchmessers, um einen zusätzlichen Druckabfall zu verhindern.
-- Allgemeine industrielle Automatisierung: CNC-Werkzeugmaschinen, Luftzylinder, Wasser- und Ölentfernung am Magnetventil
-- Lebensmittel- und Arzneimittelherstellung: Ölfreie saubere Luftquelle zur Vermeidung von Produktkontaminationen
-- 3C-Werkstätten für Elektronik und Beschichtung: Eliminieren Sie Ölnebel, um Oberflächenbeschichtungsfehler und Verschmutzung von Präzisionskomponenten zu verhindern
- Luftkompressor-Nachbehandlungssystem: kaskadiert mit Kühl-/Adsorptionslufttrocknern, um die allgemeine Luftreinheit zu verbessern
|
Vergleichsartikel |
AFF-Hauptleitungs-Grobfilter |
AM Ölnebelabscheider-Feinfilter |
| Filtrationspräzision |
1 μm, entfernt Wassertropfen und große Feststoffpartikel |
0,1 μm, spezielle Mikro-Ölnebelabscheidung |
| Auslass-Restöl |
Keine Ölabscheidefunktion |
≤1 mg/m³ extrem niedrige Restölkonzentration |
| Einbaulage |
Erste Stufe nach dem Luftkompressor, ganz vorne im Luftkreislauf |
Nach dem AFF-Grobfilter, vor der Präzisionsendeinrichtung |
| Kernfunktion |
Primäre Vorfiltration, Schutz nachgeschalteter Feinfilterelemente |
Sekundäre Präzisionsreinigung, Bereitstellung ölfreier, sauberer Druckluft |
Der Hauptleitungs-Grobfilter SOLH AFF 1 μm und der Ölnebelabscheider AM 0,1 μm bilden modulare Kaskaden-Luftreinigungseinheiten mit einem vollen Durchflussbereich von 300–14.500 l/min, optischer Verstopfungsanzeige und optionaler automatischer Entleerung, die der Norm ISO8573-1 für allgemeine pneumatische, Lebensmittel-, medizinische, elektronische und sprühölfreie Luftquellenaufbereitung entsprechen.
