Schnellanschluss-Rückschlagventil der Serie AKH / AKB

Schnellanschluss-Rückschlagventil der Serie SOLH AKH / AKB (Hülsentyp)

Marke: SOLH von Richge Technology | Integriertes Einwegventil + Steckanschluss

1. Produktübersicht

  Die AKH/AKB-Serie ist eine integrierte KomponentenkombinationRückschlagventil + Schnellsteckverschraubung, konzipiert für die Rückflussverhinderung, Druckhaltung und Vakuumabschaltung in pneumatischen Kreisläufen. Kompakte Größe, schnelle Installation und extrem niedriger Öffnungsdruck.

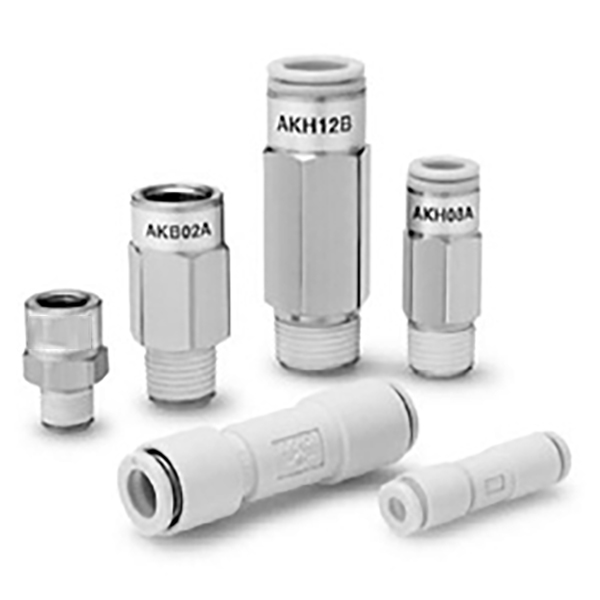

  Kernunterschied zwischen AKH und AKB

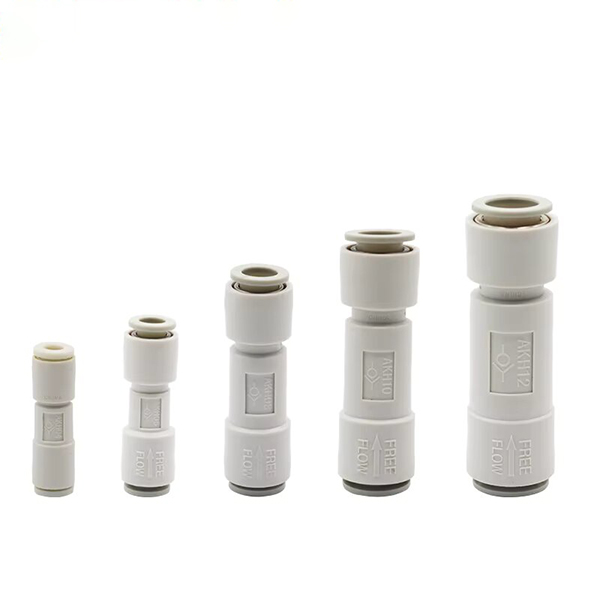

   AKH: Doppelter Steckanschluss mit gerader Hülse, beide Seiten für Luftschläuche (Φ4 ~ Φ12).

   AKB: Ein Außengewinde + ein Innengewinde, Hülsentyp, zur Verhinderung von Rückfluss zwischen Gewindeanschlüssen

• AKB-A: Durchflussrichtung → Außengewinde → Innengewinde

• AKB-B: Durchflussrichtung → Innengewinde → Außengewinde

2. Kernfunktionen

  1. Extrem niedriger Öffnungsdruck:0,005 MPa (5 kPa), geeignet für Vakuumsysteme (-100 kPa ~ 1 MPa)

  2. Hohe Durchflussrate: Große effektive Querschnittsfläche bei geringem Strömungswiderstand

  3. Steck-Schnellmontage: Kompatibel mit PU-/PA-Nylon-/Weichnylonrohren; hörbares „Klicken“, sobald der Schlauch einrastet

     • Material: Ventilkörper PBT / Zinklegierung; Beschlag Messing vernickelt; Greifbacken Edelstahl SUS304

     • Maximaler Arbeitsdruck: 1,5 MPa

     • Betriebstemperatur: -5℃ ~ +60℃ (keine Vereisung)

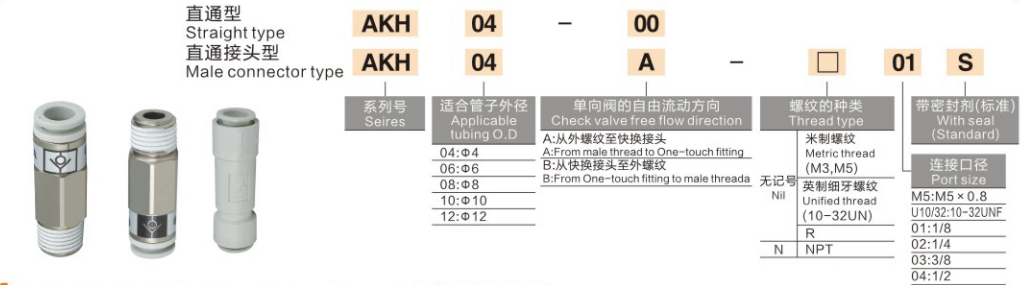

3. Definition und Beispiele des Modellcodes

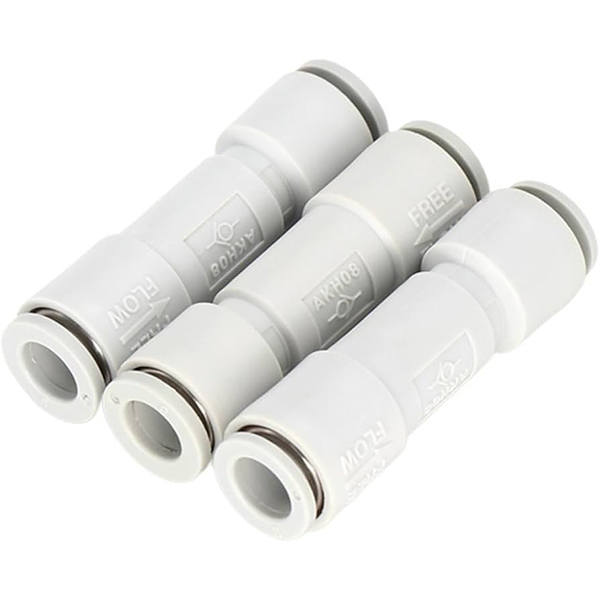

 1. AKH (Dual-Push-in-Typ)

      • AKH06‑00: AKH-Serie, Φ6-Rohr, zwei Steckanschlüsse (-00 = kein Gewinde)

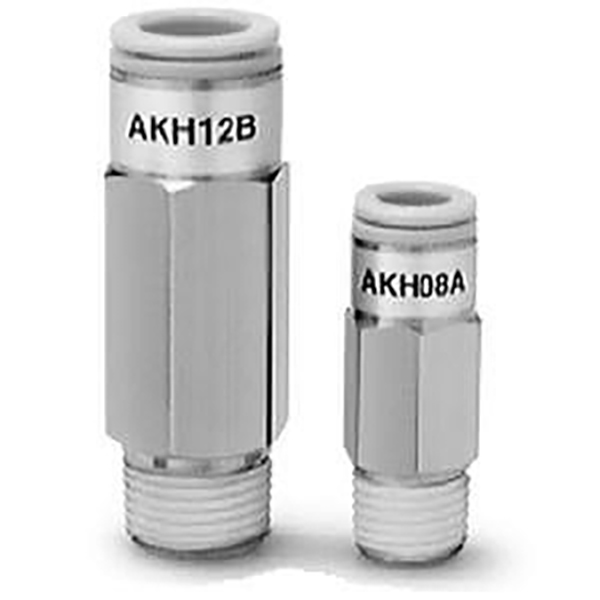

      • AKH08A-02S: AKH-Serie, Φ8-Rohr, R1/4-Außengewinde, voraufgetragenes Gewindedichtmittel S

  2. AKB (Gewindehülsentyp)

     • AKB02A-02S: AKB-Serie, R1/4-Gewinde, Durchflussrichtung Typ A (männlich → weiblich), Vorbeschichtungsdichtmittel S

4. Standardspezifikationen

 1. AKH – Dual-Push-in-Rückschlagventil

  2. AKB – Rückschlagventil mit Gewindehülse

5. Typische Anwendungen

     • Halten des Zylinderdrucks: Verhindern Sie das Absinken oder Abdriften der Last

     •. Vakuumkreislauf: Vakuumleckage vermeiden (ideal bei niedrigem Öffnungsdruck)

     •. Doppelpumpenverriegelung: Schützt die Niederdruckpumpe vor Hochdruck-Rückfluss

     • Rückflussverhinderung im Abzweigkreis: Unabhängige Druckhaltung für mehrere Aktuatoren

6. Vergleich mit anderen Rückschlagventilen

     • AKH / AKB: Integriertes Schnellsteck-/Hülsendesign, kompakte und schnelle Montage, direkter Schlauchanschluss

     • AK2000 / AK4000: Gewinderohrtyp, höhere Durchflusskapazität, ohne Steckanschlüsse

     • AKP: Mit Restdruckentlastung, speziell für Sicherheitspneumatikkreise
