Serie pneumatischer Komponenten

Doppelohr-Gabelkopfgelenk vom Typ SOLH Y für das Stangenende des Pneumatikzylinders, Standard-Gabelanschluss, austauschbar mit SMC/AirTAC-Teilen. Innengewinde M10×1,25-M27×2 passend zu Bohrungen von 32–125 mm, Stiftloch φ10–27 mm, ±5° Einzelebenenschwenkung. Kohlenstoffstahl geschwärzt/verzinkt oder Edelstahl. Ideal für Einzelohr-Lastösen mit hoher Tragfähigkeit in Push-Pull- und Gelenkmechanismen.

SOLH F-Typ-Schwimmgelenk für Pneumatikzylinder-Stangenende, flexibler Kugelkopf-Ausgleichsanschluss. Absorbiert axiale/radiale Fehlausrichtung (axial ±1,5 mm, Winkel ±2°~±5°), eliminiert seitliche Kräfte und schützt Zylinderdichtungen. Gewinde M6×1,0-M20×1,5 passend zu 16–100 mm Bohrungen, eloxiertes Aluminium oder Edelstahl 304. Austauschbar mit AirTAC F-Serie, SMC JAF/JAHF. Ideal für Pressverbindungen, Montagelinien und Langhubförderung.

SOLH U-Typ-Fischaugen-Stangenendlager für Pneumatikzylinder-Stangenende, 360°-Universalgelenk mit ±13°~±15° Schwenkung. Kompensiert koaxiale Abweichungen von bis zu 2 mm, eliminiert seitliche Kräfte und schützt Zylinderdichtungen. Gewinde M6×1,0-M27×2 passend zu 16–125 mm Bohrungen, Lagerstahl/selbstschmierendes Kupfer/304 Edelstahloptionen. AirTAC F-U und SMC PHS austauschbar. Ideal für Hochgeschwindigkeits-, Exzenter- und Mehrwinkel-Lastmechanismen.

Selbstsichernder pneumatischer Schnellwechsler vom Typ SOLH C, selbstsichernde Stahlkugelkonstruktion für Einhandbedienung. NBR-Dichtung, Arbeitsdruck 0–1,0 MPa. Optionen: vernickelter Stahl/Kunststoff. PP10~PP40, PF/PH/SP/SM-Serie für Φ4×6~Φ8×12 PU-Rohr und G1/4-, G3/8-, G1/2-Gewinde. Markenübergreifend austauschbar mit SMC und AirTAC. Wird häufig für Luftkompressoren, Druckluftwerkzeuge und pneumatische Leitungen von Vakuumgeneratoren verwendet.

SOLH KQ2H One-Touch-Geradsteckverschraubung, direkter Ersatz für SMC KQ2H. POM-Körper, vernickeltes Messinggewinde, NBR-Dichtung. Funktioniert für Druckluft bis 1,0 MPa und Vakuum bis -95 kPa. Deckt Φ2-Φ16 PU/PA-Rohre, metrische M- und R-Kegelgewinde, Konfigurationen mit gleichem Durchmesser und Reduzierstücken ab. Ideal für Vakuumerzeuger, Mikrozylinder und beengte pneumatische Rohrleitungen in der Automatisierung.

SOLH KQ2F One-Touch-Steckanschluss, direkter Ersatz für SMC KQ2F. Gehäuse aus vernickeltem Messing, NBR-Dichtung, funktioniert für Vakuum (-0,1 MPa) bis 1,0 MPa Druckluft. Ein Ende für PU/PA/FEP/PFA-Rohr, ein Ende Innengewinde M5/Rc1/8~Rc1/2. Kompaktes, drehbares Design für Rohrleitungen auf engstem Raum, weit verbreitet bei Magnetventilen, Zylindern und Automatisierungsvakuumkreisläufen.

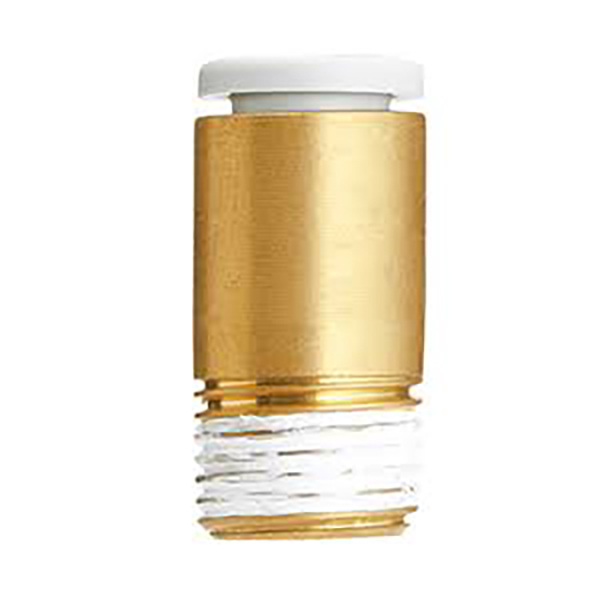

SOLH KQ2S One-Touch-Steckanschluss, direkter SMC KQ2S-Ersatz. Gehäuse aus vernickeltem Messing, NBR-Dichtung, funktioniert für Vakuum (-0,1 MPa) bis 1,0 MPa Druckluft. Ein Ende für PU/PA-Rohr, Außengewindeende mit versenktem Innensechskant, ermöglicht das Anziehen mit Innensechskantschlüsseln auf engstem Raum. Ideal für kompakte Ventilinseln, pneumatische Verkabelung mit hoher Dichte und Vakuumadsorptionssysteme.

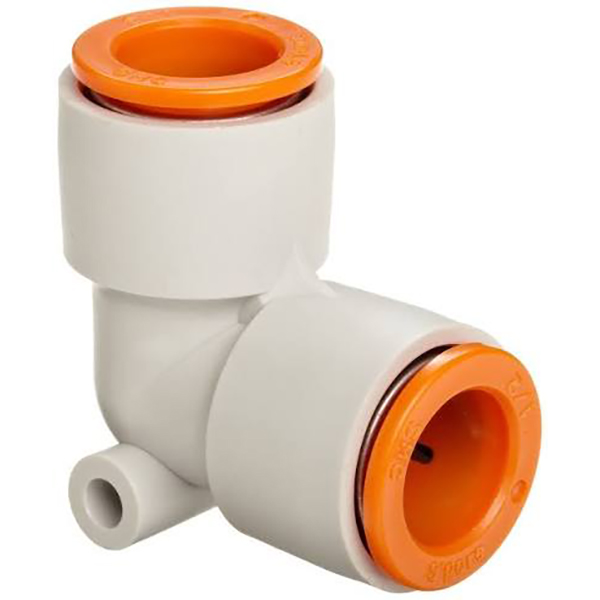

SOLH KQ2L One-Touch-90°-Winkelsteckverschraubung, direkter Ersatz für SMC KQ2L. POM-Körper, NBR-Dichtung, unterstützt 0–1,0 MPa Druckluft und Vakuum bis zu 95 kPa. Mehrere Ausführungen: Außengewinde, Winkelstück mit gleichem Durchmesser, Schaftwinkelstück und Reduzierstückstückstück für PU/PA-Rohre. Perfekt für platzsparende 90°-Verrohrungen an Vakuumerzeugern, Magnetventilen und Automatisierungsmaschinen.

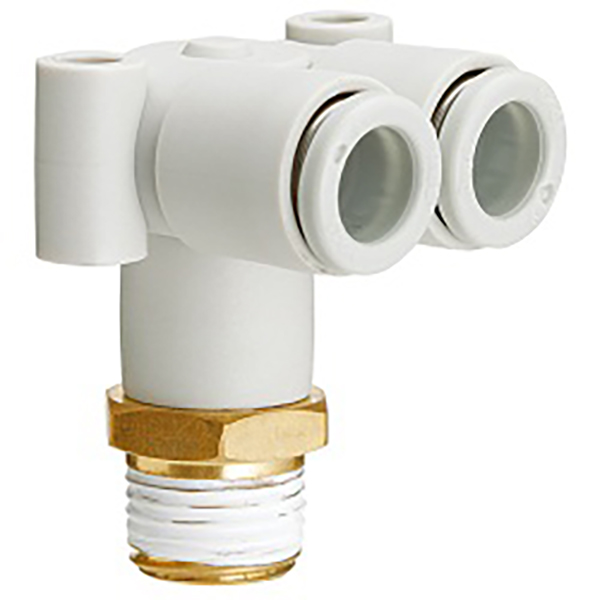

SOLH KQ2LU L-Typ 1 bis 2 Doppelwinkel-Steckverschraubung, austauschbar mit SMC KQ2LU. 90°-Design mit einem Einlass und zwei Auslässen für einen ausgeglichenen Luftstrom. POM-Körper, vernickeltes Messinggewinde und NBR-Dichtung, funktioniert für 0–1,0 MPa Druckluft und -95 kPa Vakuum. Optionen mit mehreren Gewinden und gleichem Durchmesser für PU/PA-Schläuche, weit verbreitet in Roboter-Endeffektoren und Vakuum-Saugnapf-Verzweigungen.
