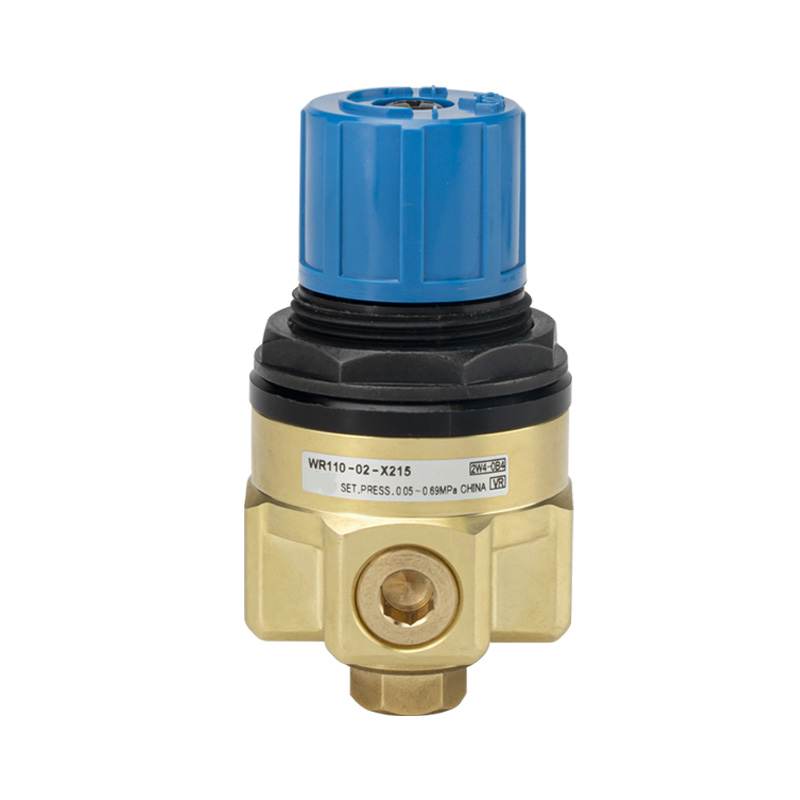

Kompakter Wasserdruckregler der Serie WR110

Marke:OLH von Richge Technology (睿其格科技)

Produktpositionierung

     Bei der Serie WR110 handelt es sich um einen direkt wirkenden kompakten Druckregler, der ausschließlich für industrielle Kühlwasser- und Prozesswasserleitungen entwickelt wurde. Dieses Ventil besteht aus einem korrosionsbeständigen Spezialmessinggehäuse und bietet eine gleichmäßige Wasserdruckregulierung sowie vielfältige Installationsmöglichkeiten für Miniatur-Wasserzirkulationssysteme.

Struktur und Funktionsprinzip

     --Direkt wirkende Kolben-Membran-Verbundstruktur mit integrierter Entlastungsfunktion

     --Anwendbares Medium: Leitungswasser und allgemeines Industriewasser; Nicht geeignet für entionisiertes oder hochreines Wasser

     --Ventilkörper besteht aus speziellem Messingmaterial mit Rost- und Ablagerungsschutz

     --Ausgestattet mit einem oben montierten, abschließbaren blauen Einstellknopf

     --Reservierter Rc1/8-Seitenanschluss für die Manometerinstallation

     --Zwei Montagelösungen: direkte Gewindeinstallation oder optionale B21-1P-Befestigungshalterung

Kernfunktionen

1. Zwei optional einstellbare Druckbereiche

     --WR110-X224 Niederdruckversion: 0,08–0,39 MPa

     --WR110-X215 Mitteldruckversion: 0,05–0,69 MPa Der maximale Arbeitsdruck erreicht 0,8 MPa und der Prüfdruck liegt bei 1,72 MPa.

2. Konstruktion aus wasserbeständigem, korrosionsbeständigem Messing

     Der spezielle Messingkörper widersteht effektiv Wasserkorrosion und Kalkablagerungen. In Kombination mit wasserbeständigen Gummidichtungen reicht der Betriebstemperaturbereich von -5℃ bis +60℃.

3. Mini-kompakter und leichter Umriss

     Gesamtabmessungen φ45×75mm mit einem Nettogewicht von nur 0,26 kg, perfekt passenden Einbaugeräten und schmalen Kühlwasserleitungen.

4. Stabile Regelung mit Überdruck-Entlastungsschutz

     Schnelle Reaktion und geringe Schwankung des Ausgangsdrucks. Der interne Entlastungskanal lässt überschüssigen Druck automatisch ab, um nachgeschaltete Rohrleitungen zu schützen. Der arretierbare Knopf verhindert eine unbeabsichtigte Druckverstellung durch Vibration oder versehentliche Berührung.

5. Flexible Gewindeanschlüsse und multidirektionale Montage

     Standard-Rc1/8- und Rc1/4-Anschlüsse; NPT-Gewinde optional für Modell X215. Ein spezieller seitlicher Manometeranschluss ist reserviert und für eine optimale Leistung wird eine vertikale Installation empfohlen.

Tabelle mit technischen Daten

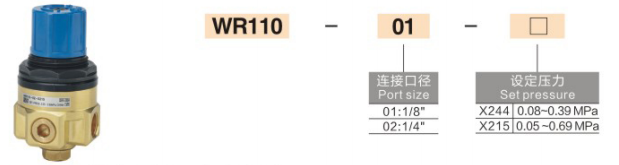

Erklärung des Modellcodes

Beispiel: WR110-02-N-X215

     --WR110: Basisproduktserie

     --01 / 02: Entsprechende Portgröße

     --N: NPT-Thread-Version; Die leere Markierung steht für ein Standard-Rc-Gewinde

     --X215 / X224: Code für verschiedene Druckeinstellbereiche

Typische Anwendungsszenarien

     Kühlwasserzirkulationsleitungen für Werkzeugmaschinen und Spindeln Kühlsysteme für Laserschneid- und Schweißgeräte Kleine Wasseraufbereitung und RO-Membran-Einlassdruckstabilisierung Wasserversorgungsleitungen für Testinstrumente und Analysegeräte Benetzungs- und Sprühkreisläufe in Druck- und Papierherstellungsmaschinen Nicht reine Prozesswasserleitungen für medizinische und Halbleiterhilfsgeräte.

Zusammenfassung in einem Satz

     Der wasserspezifische Druckregler WR110 verfügt über ein Anti-Kalk-Messinggehäuse, einen Nenndruck von 0,8 MPa, zwei einstellbare Druckbereiche, eine kompakte Größe, eine integrierte Entlastung und einen abschließbaren Knopf, was ihn zur bevorzugten Druckregelkomponente für kleine industrielle Wasserzirkulationssysteme macht.
