Vorgesteuerter Druckregler der AR-Serie (SOLH von Richge Technology)

Marke:SOLH von Richge Technology (睿其格科技)

Produktpositionierung

     Die pilotgesteuerten Regler SOLH AR decken die Vollmodelle AR425/435/625/635/825/835/925/935 ab. Diese Serie verfügt über eine interne Pilotentlastungsstruktur und ist auf Hauptluftleitungen mit mittlerem bis hohem Druck, großem Durchfluss, großer Entfernung und hoher Präzision ausgelegt. Im Vergleich zu standardmäßigen direkt wirkenden Reglern bietet es eine höhere Regelgenauigkeit, einen größeren Durchsatz und eine stärkere Leistung bei der Vermeidung von Druckschwankungen.

Struktur und Funktionsprinzip

     Struktur: Typ mit interner Pilotentlastung und konstanter Steuerluftentnahme

     1. Die Einlassdruckluft teilt sich in den Hauptströmungskanal und den unabhängigen Vorsteuerkreis auf.

     2. Der Steuerluftdruck drückt auf die Membran, um die Öffnung des Hauptkolbens für einen stabilen Ausgangsdruck anzupassen.

     3. Die integrierte Entlastungsfunktion lässt überschüssigen Sekundärdruck automatisch ab, um einen konstanten Ausgangsdruck aufrechtzuerhalten.

     4. Ein konstanter Zapfluftstrom von etwa 5 l/min gewährleistet eine ultraschnelle Reaktion und hervorragende Regelpräzision.

Wichtige Produktmerkmale

     1. Großer Durchfluss und hoher Druck

     Der maximale Arbeitsdruck erreicht 1,0 MPa mit einem Prüfdruck von 1,5 MPa. Die Anschlussgrößen reichen von 1/4 Zoll bis 2 Zoll und passen perfekt zu den werksseitigen Hauptleitungen und zentralen Luftversorgungssystemen.

     2. Ultrahohe Regelgenauigkeit

     Hysterese ≤0,02 MPa und Wiederholgenauigkeit ≤0,01 MPa. Der Ausgangsdruck bleibt auch bei plötzlichen Änderungen des Eingangsdrucks oder plötzlichen Strömungsstößen konstant.

     3. Doppelter Druckbereich innerhalb eines identischen Gehäuses

     3.1 Suffix 25-Modell: 0,05–0,83 MPa für allgemeine industrielle Hochdruckanwendungen

     3.2 Suffix 35-Modell: 0,02–0,20 MPa für Niederdruck-Präzisionssteuerungsszenarien

     4.Integrierte automatische Überdruckentlastung

     Kein zusätzliches externes Überdruckventil erforderlich. Die eingebaute Entlastungsstruktur stabilisiert den Druckausgang und verhindert Druckstöße auf nachgeschaltete pneumatische Komponenten.

     5.Stabile, wartungsfreundliche Konstruktion

     Die Betriebstemperatur reicht von -5℃ bis +60℃. Das Gehäuse aus druckgegossener Aluminiumlegierung unterstützt einen schmierfreien Betrieb und eine beliebige Montageausrichtung.

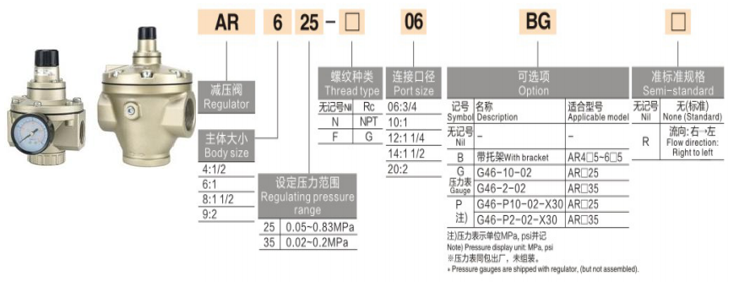

Modusll- und Spezifikationstabelle

Allgemeine technische Parameter

     1. Anwendbares Medium: Trockene oder geölte Druckluft

     2. Maximaler Eingangsdruck: 1,0 MPa

     3. Konstanter Entlüftungsverbrauch: Ca. 5 l/min (ANR)

     4. Standard-Gauge-Anschluss: 1/4-Zoll-Gewinde

     5. Strukturtyp: Interner Pilot, Entlastungsdesign mit konstanter Entlüftung

Typische Anwendungen

     1. Hauptluftleitungen der Fabrik und zentrale Luftversorgungsstationen

     2. Geräte mit großem Durchfluss, ausgestattet mit Zylindern mit großer Bohrung, Luftmotoren, Luftblas- und Trocknungsgeräten

     3. Präzise pneumatische Steuerung: Prüfvorrichtungen, Positionierungsgeräte, Spannungsregelung und hydraulische Pressen

     4. Rohrleitungen mit starken Druckschwankungen und Luftübertragung über große Entfernungen

     5.Zweistufige Druckreduziersysteme von Hochdruck-Lufttanks bis hin zu Mitteldruck-Produktionsanlagen

Kernzusammenfassung

     Die AR-Pilotserie umfasst eine interne Entlastungspilotstruktur, eine große Durchflusskapazität, hohe Präzision, zwei wählbare Druckbereiche und eine konstante automatische Entlüftungsfunktion. Es dient als optimale Druckregulierungslösung für Hauptluftkanäle, Geräte mit hohem Durchfluss und hochpräzise Hochdruck-Pneumatikkreisläufe.

Auswahlvergleich: Direct AR / Pilot AR / VEX1

     1. Direktwirkender AR (AR20~60): Kleiner Durchfluss, wirtschaftliche Kosten, Standardregelgenauigkeit für kleine Abzweigkreise

     2. Pilot AR (AR425~935): Mittlerer bis großer Durchfluss, hohe Präzision, speziell für Hauptluftleitungen im Werk

     3. VEX1-Serie: Ultragroßer Durchsatz, 3-Port-Auslassdesign, mehrstufige Druckeinstellung und ultraschnelle Entlastungsleistung
