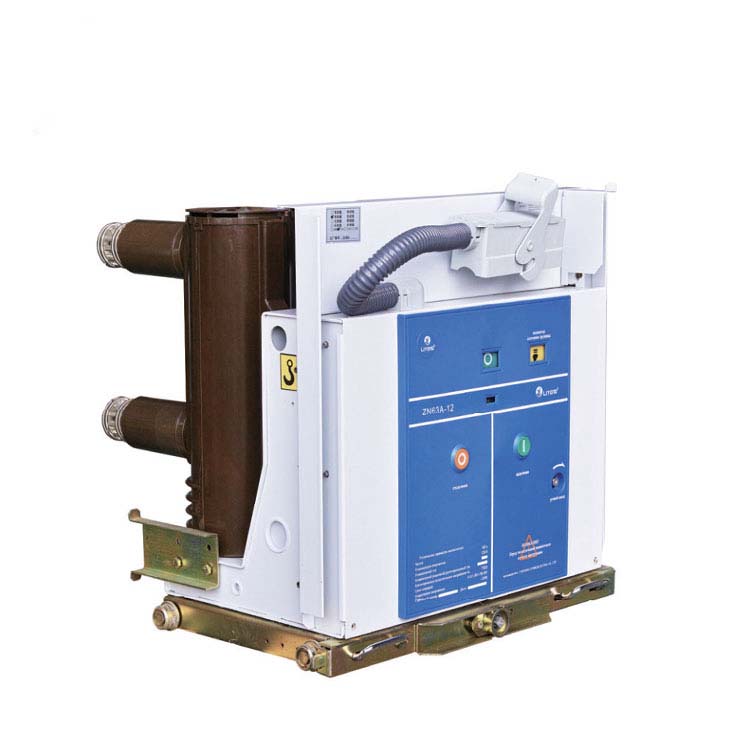

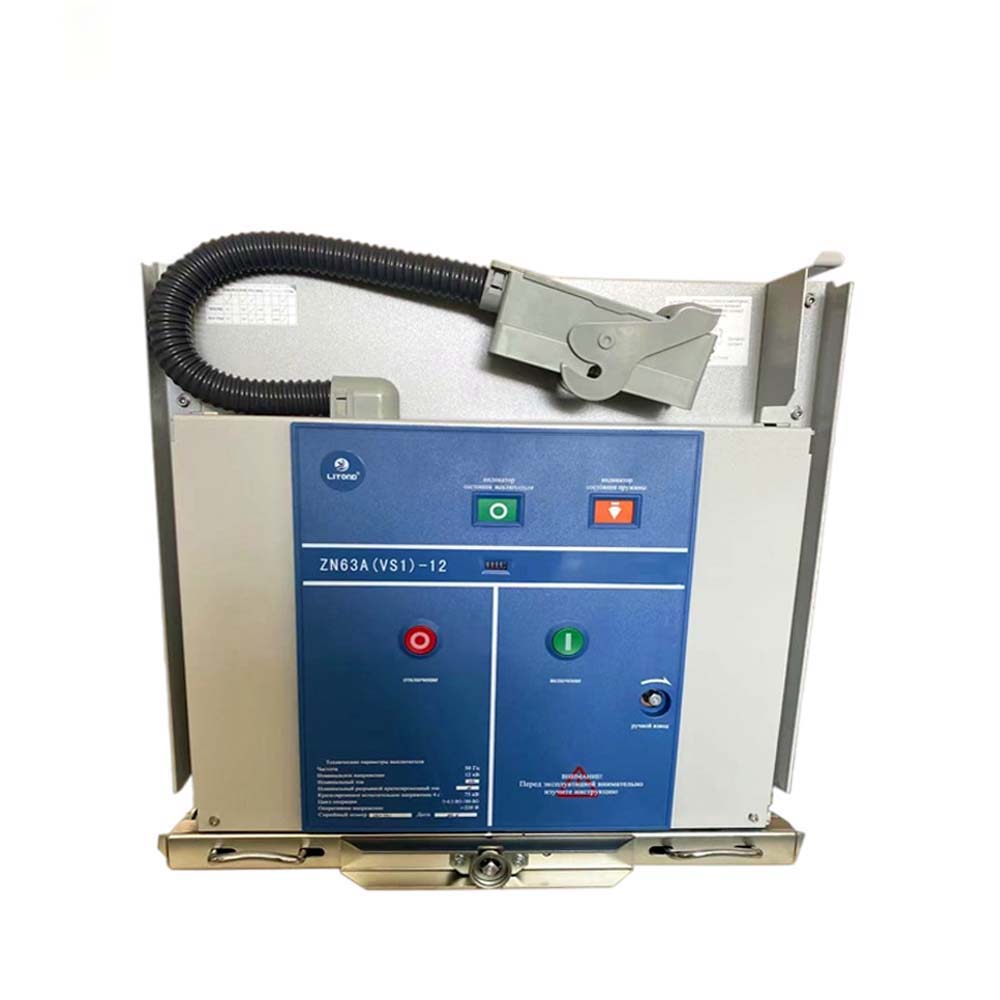

     VS1/ZN63-12 Innenvakuumschalter für Hochspannungs-Vakuumanlagen für das Stromversorgungssystem von Nennspannung 12 kV als Schutz- und Kontrolleinheit für Stromnetzgeräte und industrielle Stromausrüstung. Es kann mit KYN28 (GZS1), XGN, GG-1A und anderen Arten von Schaltanlagen ausrüsten. Verwandte Produkte: Isoliertes Handcart, Sicherung Handcart und Spannungstransformator Handcart.

1. Installationsweg: Auszugstyp, fester Typ, seitlich montierter Typ;

2. Betriebsmechanismus: Federbetriebsmechanismus, permanenter magnetischer Betriebsmechanismus;

3. Pole Typ: zusammengebautes Pol, eingebetteter Pol;

4. Anwendung: Schaltanlage Kyn28-12, xgn-12.

5. Sekundärstecker: 58pins, 64pins.

Merkmale

1. Die Lichtbogenlöschkammer und der Betriebsmechanismus des Leistungsschalters sind in einer Konfiguration von vorne nach hinten angeordnet und als Ganzes durch einen Übertragungsmechanismus verbunden.

2.Der Isolierzylinder wird unter Verwendung des neuen Verfahrens APG (automatische Druckgelation) gebildet.

3. Altenröcken und Verstärkungsrippen werden zum Isolierzylinder hinzugefügt, wodurch das Isolationsniveau und die Fähigkeit, Dynamikstabilitätsströmen standzuhalten.

4. Die Vakuumbogenlöschkammer ist im Isolierzylinder installiert, wodurch Schäden und Oberflächenkontaminationen, die durch Fremden verursacht werden, effektiv verhindert und gleichzeitig die Gesamtgröße des Leistungsschalters verringert.

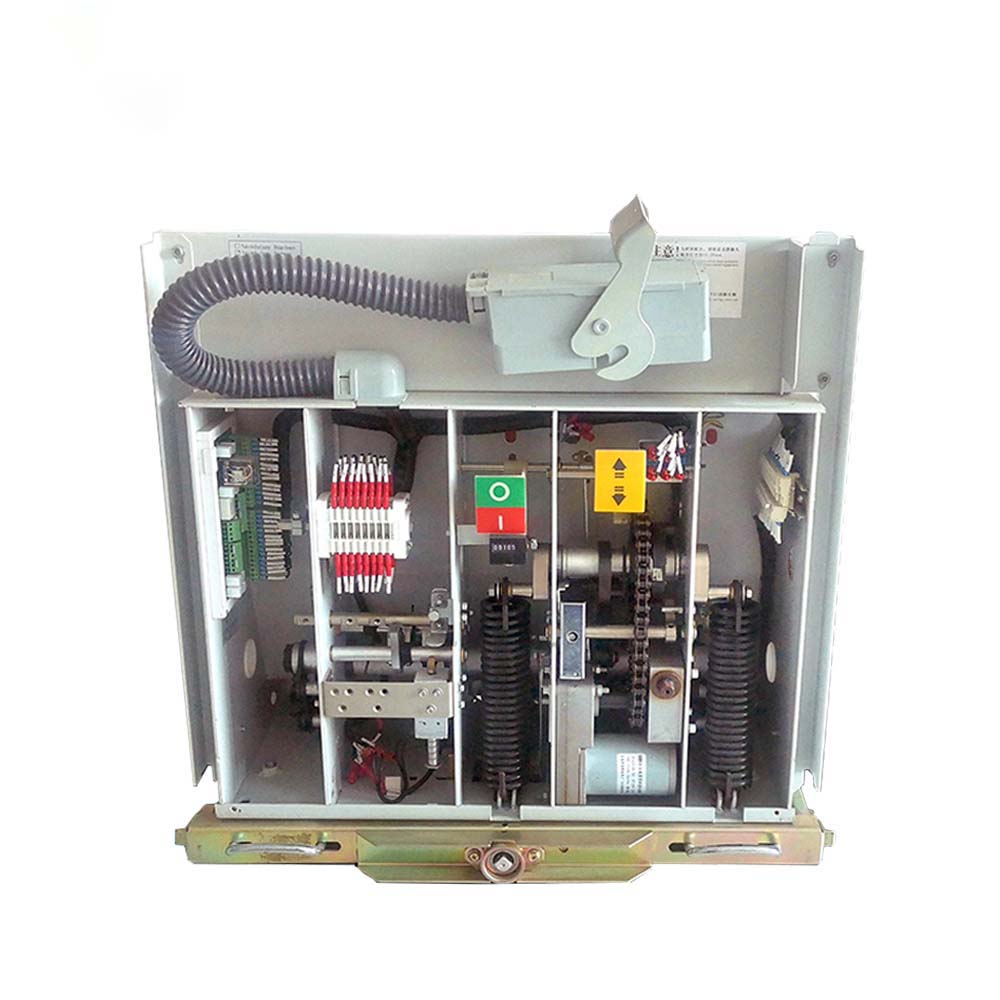

5. Der Betriebsmechanismus nimmt ein feder gespeichertes Energiedesign an und bietet sowohl elektrische als auch manuelle Energiespeicherfunktionen.

6. Ein Advanced- und Rational Puffer -Gerät stellt sicher, dass während der Trennung keinen Rückpraller vorliegt, wodurch die Auswirkung und Vibration der Trennung verringert wird.

7. Keine Einstellung erforderlich und verfügt über einen minimalen Wartungs- oder Wartungsbetrieb.

8. Die mechanische Lebensdauer kann bis zu 20.000 Operationen erreichen

 Produktstandards

1. IEC62271-100 Hochspannungsschalter- und Kontrollwaren-Teil 100: Wechselstromkreislaufbärte

2. GB1984 Hochspannungs-Wechselstromkreisbrecher

3. GB/T11022 Häufige Spezifikationen für Hochspannungsschalter- und Steuerungsstandards

4. JB/T 3855 Hochspannung AC Vacuum Circuit-Breaker

5. DL/T402-Spezifikation von Hochspannungs-Wechselstromkreisbrechern

Grundinformationen.

Modellimplikation

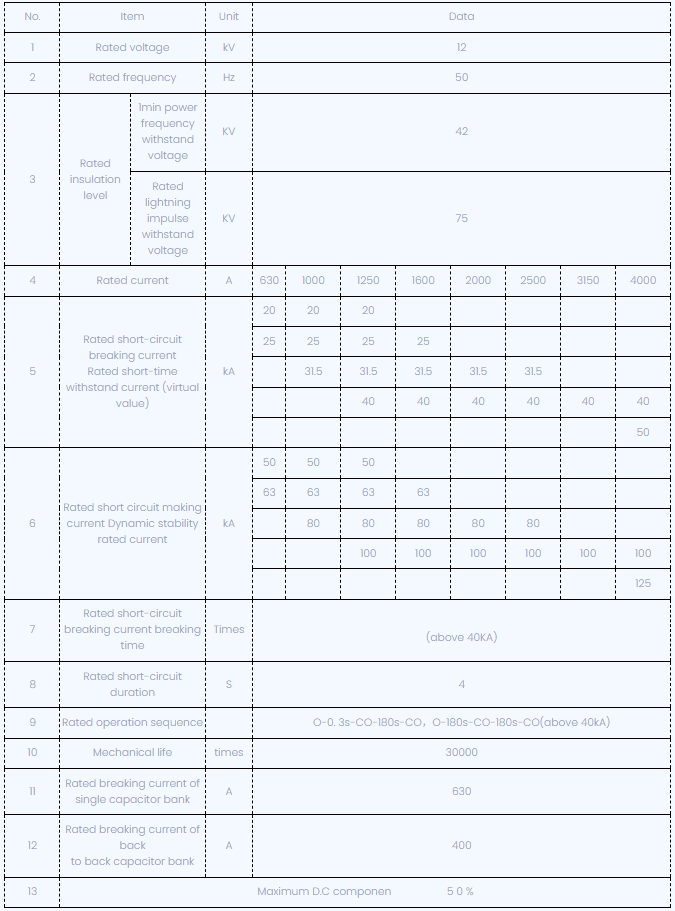

Technische Parameter

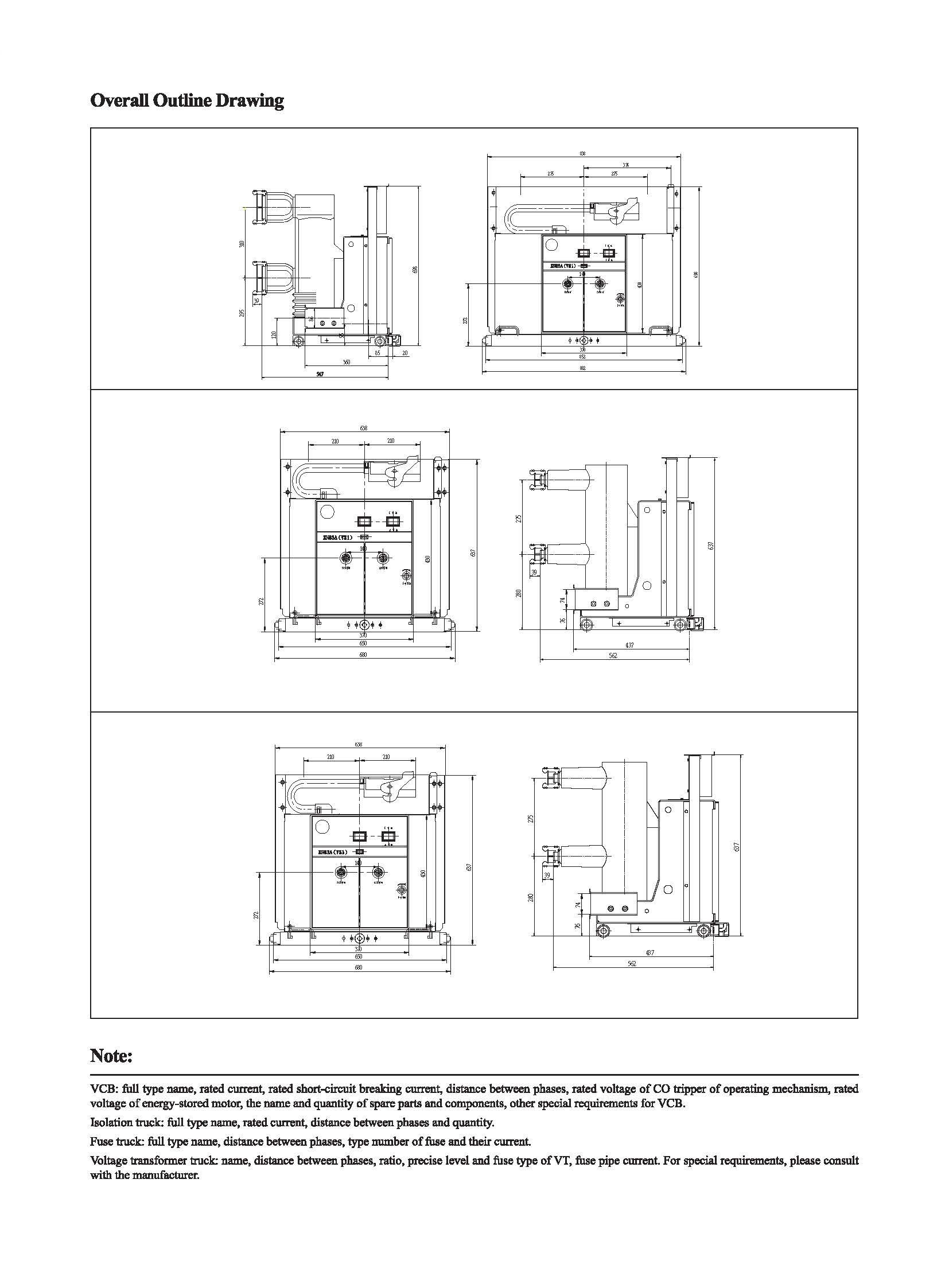

Technische Zeichnungen

Betriebsbedingungen

1. Die Umgebungstemperatur ist nicht höher als +40 ° C und nicht niedriger als -15 ° C (Lagerung und Transport bei -30 ° C sind zulässig);

2. Die Höhe ist nicht höher als 1000 m;

3.Relative Temperatur: Der tägliche Durchschnitt beträgt nicht mehr als 95%, und der monatliche Durchschnitt des Wertes beträgt nicht mehr als 90%, der tägliche Durchschnittswert des gesättigten Dampfdrucks beträgt nicht mehr als 2,2 × 10-MPA und der monatliche Durchschnittswert beträgt nicht mehr als 1,8 × 10 MPa.

4. Die seismische Intensität überschreitet 8 Grad nicht;

5. Es gibt kein Feuer, keine Explosionsrisiko, schwere Verschmutzung, Orte, die chemischen Korrosion und schwerer Vibration unterliegen.
