    VS1 (ZN63A) -12 Modell in Innenspannung mit Hochspannungsepoxidharz-Vakuum-Unterbrechungsstangen für das Stromversorgungssystem der Nennspannung 12KV als Schutzeinheit und Steuereinheit für Stromnetzgeräte und Industriestromgeräte, die mit KYN28 (GZS1), XGN, GG-1A und anderen Arten von Switch-Tafeln ausgestattet werden können. Verwandte Produkte: Isoliertes Handcart, Sicherung Handcart und Spannungstransformator Handcart

    VS1 (ZN63A) -12serien des Innenvakuumschalters mit gemeinsamem isoliertem Zylinder beträgt Drei-Phrase A.C. Es wird zum Schutz der Kontrolle der elektrischen Geräte in den Bereichen Industrie und Bergbauunternehmen, Kraftwerken und Umspannwerke verwendet. Dieser Vakuumschalter des Vakuumschalters entspricht den nationalen Standards und der Bestimmung des IEC-Standards, die Fähigkeit erreicht den Grad von M2-E2-C2.

    Das Produkt übernimmt zusammengesetzten Isolationsweg, federgeladener Betrieb und Stabschubmechanismus mit den Eigenschaften eines geringen Volumens, des kompakten Designs und zuverlässigen Betriebs. Es kann leicht mit der Schaltanlage übereinstimmen und den Anforderungen der „fünf Prävention“ entsprechen.

    Diese Art von Vakuumschalter kann für viele Arten von Schaltanlagen wie KYN28 (GZS1) verwendet werden. Diese Produktreihe umfasst: VCB -LKW -Isolationslastwagen und Sicherungswagen usw.

Strukturelle Merkmale

1. Diese Serie von VCB wird integriertes Design für den Betriebsmechanismus und den VCB -Körper mit einer angemessenen, schönen und kompakten Anordnung verwendet.

2. Diese Reihe von VCB -angepassten vertikalen Isolationshaus gegen Auswirkungen aufgrund unterschiedlicher Wetters kann VIS gegen Schäden durch Außenfaktoren wirksam verhindern.

3. Die beiden verschiedenen Installationseinheiten mit festem Typ und abgehobenem Typ können die unterschiedlichen Anforderungen für verschiedene Schaltanlagen erfüllen.

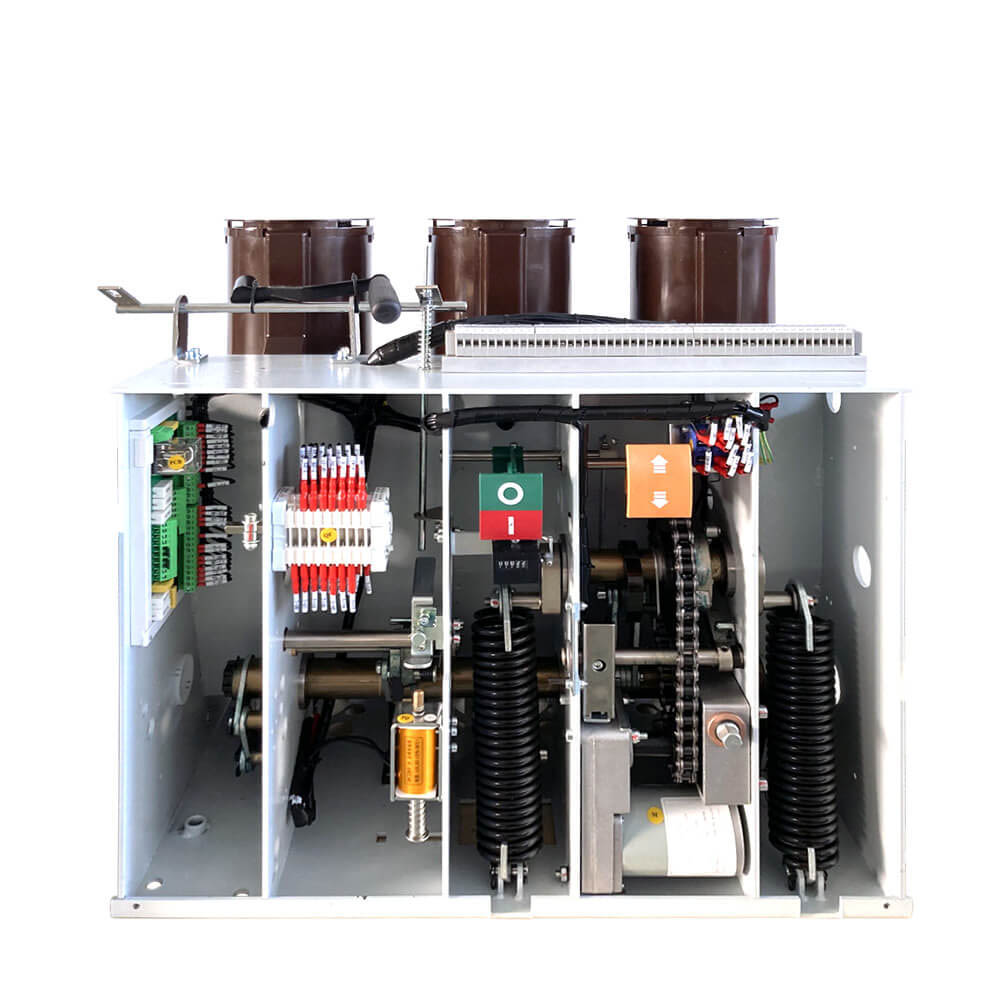

4. Die Lichtbogenlöschkammer und der Betriebsmechanismus des Leistungsschalters sind in einer Konfiguration von vorne nach hinten angeordnet und als Ganzes durch einen Übertragungsmechanismus verbunden.

5.Der Isolierzylinder wird unter Verwendung des neuen Verfahrens APG (automatische Druckgelation) gebildet.

6. In den Isolierzylinder werden Röcke und Verstärkungsrippen hinzugefügt, wodurch das Isolationsniveau und die Fähigkeit, DynamicStable -Strömen standzuhalten.

7. Die Vakuumbogenlöschkammer ist im Isolierzylinder installiert, wodurch Schäden und Oberflächenkontaminationen, die durch Fremden verursacht werden, effektiv verhindert und gleichzeitig die Gesamtgröße des Leistungsschalters verringert.

8.Der Betriebsmechanismus verwendet ein federn gelagertes Energiedesign und bietet sowohl elektrische als auch manuelle Energiespeicherfunktionen.

9. Ein fortgeschrittenes und rationales Puffergerät stellt sicher, dass es beim Trennen keine Erholung gibt, wodurch die Auswirkungen und Vibration der Trennung verringert werden.

10NO-Einstellung erforderlich und verfügt über einen minimalen Wartungs- oder Wartungsbetrieb.

11. Die mechanische Lebensdauer kann bis zu 20.000 Operationen erreichen

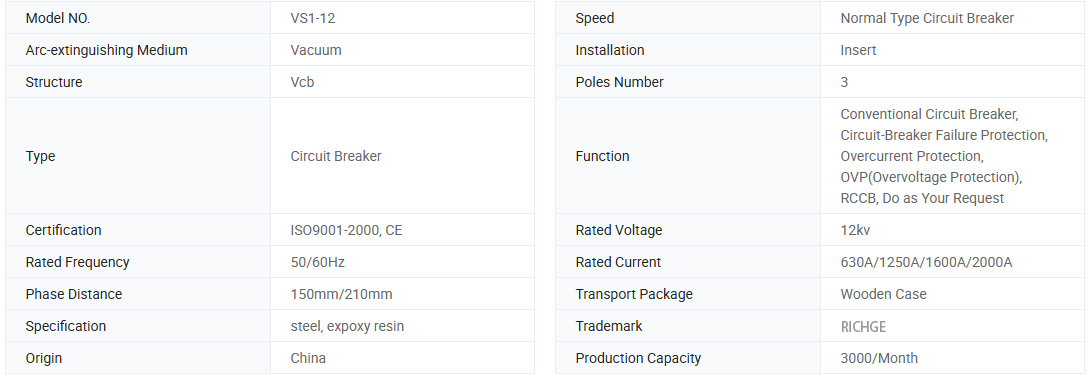

Grundinformationen.

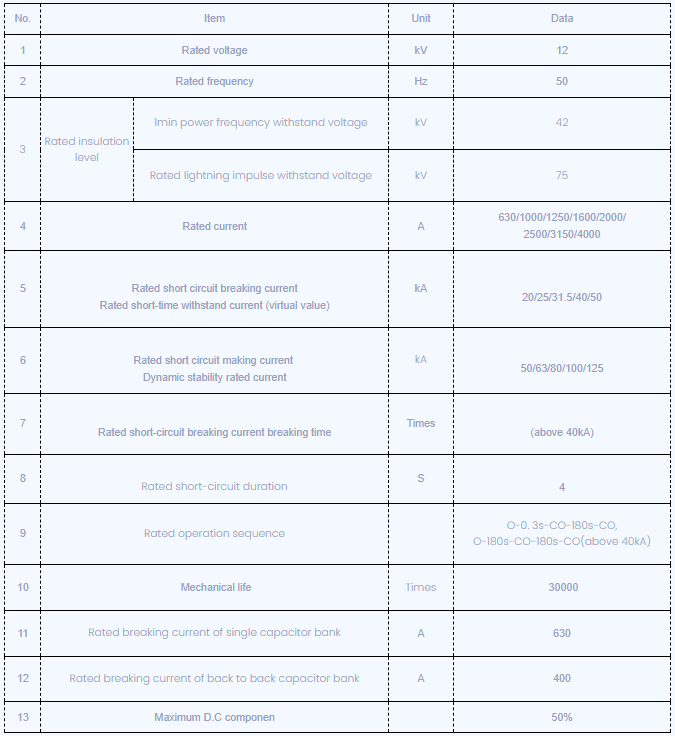

Technische Parameter

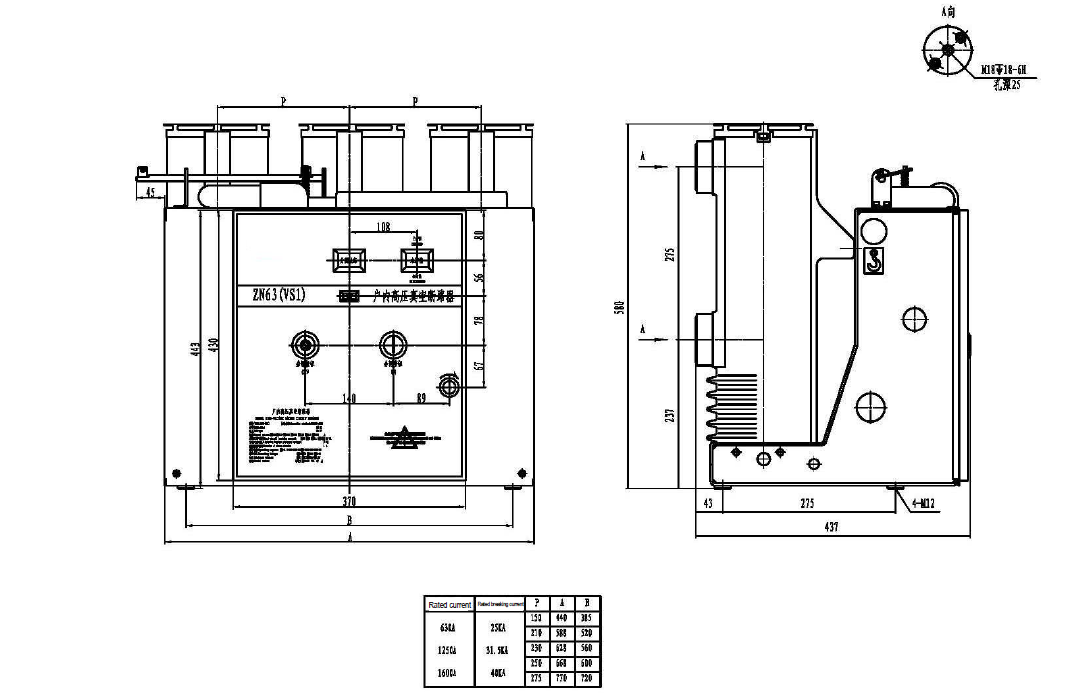

Technische Zeichnungen

Umgebungsbedingungen anwenden:

1. Umgebungstemperatur: -10 ℃ -+40 ℃

2. Umgebungsfeuchtigkeit: Die durchschnittliche Luftfeuchtigkeit eines Tages sollte nicht mehr als 95%betragen. Die durchschnittliche Luftfeuchtigkeit von einem Monat sollte nicht mehr als 90%betragen.

3.. Erdbebenintensität: 8 Grad nicht überschreiten

4. Gesättigter Dampfdruck: Der durchschnittliche Druck eines Tages sollte nicht mehr d für 2 betragen. 2KPa sollte der durchschnittliche Druck von einem Monat nicht mehr als 1,8 kPa betragen.

5. Die Höhe über dem Meeresspiegel: weniger als 1000 m; (ohne besondere Anforderungen)

6.1t sollte an den Orten ohne Feuer, Explosion, schwerwiegende Dreck, chemische Korrosion und gewalttätige VS1 -Ration installiert werden.
