VO307-Serie, 3-Wege-Magnetventil – direktwirkender Typ mit Sitzverteilermontage

Marke:SOLH von Richge Technology

Produktpositionierung

     Die VO307-Serie ist die spezielle Verteilermontagevariante der VT307-Serie, ein direkt wirkendes Tellermagnetventil mit 3 Anschlüssen, das ausschließlich für die Integration von Ventilinseln und Verteilern entwickelt wurde. Es übernimmt die Abschaltung, Umschaltung und Abluftsteuerung des Luftkreislaufs. Dieses kompakte, hochtaktige und zuverlässige Schaltventil zeichnet sich durch einen drucklosen Start und Kompatibilität sowohl mit Überdruck- als auch Vakuum-Arbeitsbedingungen aus und eignet sich ideal für die zentrale pneumatische Steuerung automatisierter Geräte.

Kernfunktionen

     --Spezialisierte Verteilerstruktur, erste Wahl für die Ventilinselintegration. Maßgeschneidert für die Verteilerinstallation ohne seitliche Rohranschlüsse. Mehrere Ventile können dicht nebeneinander angeordnet werden, um Installationsraum zu sparen, die Verdrahtungsanordnung zu standardisieren und mögliche Leckstellen zu reduzieren, indem Ventilinseln und zentralisierte pneumatische Steuerungssysteme perfekt aufeinander abgestimmt werden.

     --Direkt wirkendes Tellerventildesign, druckloser Start möglich. Für den Betrieb ist kein Steuerdruck erforderlich. Es läuft stabil im Überdruckbereich von 0–0,7 MPa, während die Vakuumversion einen Druck bis zu -101,2 kPa unterstützt. Ein stabiler Betrieb ist in Umgebungen mit niedrigem Druck, Vakuum und instabilen Luftquellen gewährleistet.

     --Multifunktionales, flexibles Design mit starker Vielseitigkeit. Unterstützt mehrere Arbeitsmodi, einschließlich Normalerweise geschlossen (NC), Normalerweise offen (NO), Flussteiler und Selektor. Durch einfaches Austauschen der Abdeckplatte können die Funktionen schnell umgeschaltet werden, was eine hervorragende universelle Anpassungsfähigkeit gewährleistet.

     --Schnelle Reaktion und langlebig für Hochfrequenzzyklen. Reaktionszeit ≤ 20 ms, maximale Betriebsfrequenz erreicht 10 Hz, perfekt geeignet für Hochgeschwindigkeits-Luftblas-, Düsen- und Vakuumschalt-Arbeitsbedingungen.

     --Elastische HNBR-Dichtung und schmierungsfreier Betrieb Das Hauptventil verfügt über eine hochwertige elastische HNBR-Gummidichtung mit hervorragender Dichtheit und verlängerter Lebensdauer. Während des Betriebs ist kein Schmieröl erforderlich, was eine saubere, umweltfreundliche Nutzung ermöglicht und die Wartungskosten senkt.

     --Ausgestattet mit manueller Überbrückung für eine bequeme Inbetriebnahme. Ausgestattet mit einem standardmäßigen, nicht verriegelbaren manuellen Druckknopf für einfaches Debuggen, Inspektion und manuelles Notschalten vor Ort, wodurch Installations- und Wartungsarbeiten vereinfacht werden.

     --Geringer Stromverbrauch und besonders lange LebensdauerStandardspulen zeichnen sich durch einen geringen Stromverbrauch aus und unterstützen eine langfristige kontinuierliche Energieversorgung. Kernkomponenten werden mit einer Lebensdauer importiert, die mit denen japanischer Marken vergleichbar ist, und bieten so ein hervorragendes Preis-Leistungs-Verhältnis.

Technische Spezifikationen

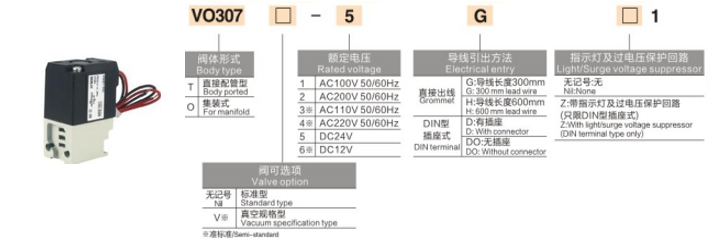

     --Port-Konfiguration: 3-Port, 2-Positionen-Einzelmagnetventil

     --Funktionsprinzip: Direktwirkender Tellerventiltyp

     --Dichtungsmaterial: elastische HNBR-Gummidichtung

     --Anwendbares Medium: Druckluft, Inertgas

     --Betriebsdruckbereich: 0–0,7 MPa; Vakuumtyp: -101,2 kPa ~ 0,1 MPa

     --Prüfdruck: 1,5 MPa

     --Umgebungstemperatur: -10℃ ~ +50℃

     --Reaktionszeit: ≤ 20 ms (getestet unter 0,5 MPa)

     --Maximale Betriebsfrequenz: 10 Hz

     --Schmierbedarf: Schmierfrei

     --Manueller Betrieb: Nicht verriegelnde manuelle Überbrückung

     --Montageart: Verteilermontage (Basisverteilerinstallation)

     --Verfügbare Spannungen: DC12V / DC24V, AC110V / AC220V und kundenspezifische Optionen

     --Passende Verteilerbasis: VV307-Serie4. Typische Anwendungsszenarien · Zentralisierte pneumatische Steuerung für automatisierte Produktionslinien, Roboterarme und Spannvorrichtungen

     --Vakuumadsorptions-, Vakuumunterbrechungs-, Luftblas- und Flüssigkeitsstrahlsysteme

     --Verpackungs-, Druck-, Textil-, Holz- und Lebensmittelverarbeitungsmaschinen

     --Geräte, die eine Verteilerintegration, drucklosen Start, Vakuumkompatibilität und Hochfrequenzbetrieb erfordern

     --Ventilinseln, Mehrventilbaugruppen und modulare pneumatische Steuerungssysteme

Zusammenfassung in einem Satz

     Das 3-Wege-Tellermagnetventil SOLH VO307 für Verteilermontage wurde speziell für Ventilinseln entwickelt und unterstützt einen drucklosen Start, vollständige Vakuumkompatibilität, Multifunktionsumwandlung, schnelle Hochfrequenzreaktion und wartungsfreien Betrieb, was es zu einer kostengünstigen optimalen Lösung für die zentralisierte pneumatische Automatisierungssteuerung macht.
