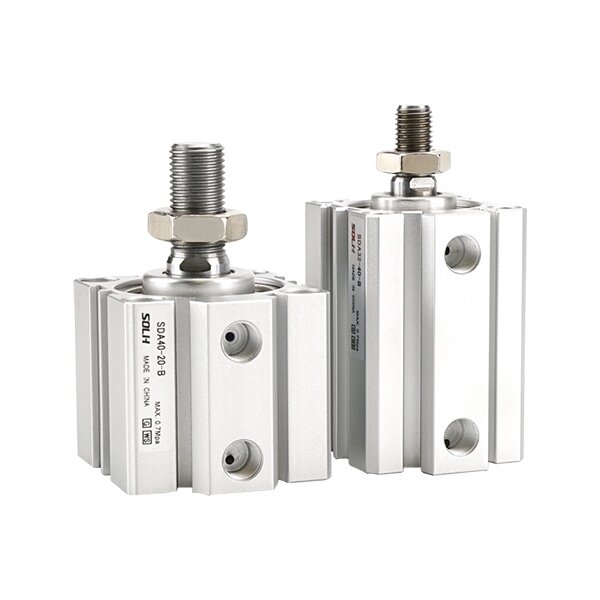

Kompaktzylinder der SDA-Serie

Der quadratische, ultradünne Kompaktzylinder SDA von SOLH ist ein wirtschaftlicher kompakter pneumatischer Stellantrieb. Seine Gehäuselänge beträgt nur 1/2 bis 1/3 der Standard-Zugstangenzylinder und ermöglicht eine platzsparende Einbauinstallation. Die Montagemaße sind mit den Serien Airtac ACQ und SMC CQ2 austauschbar. Es bietet umfassende Varianten: doppeltwirkend, SSA/STA-Einzelfederrückzug, SDAD-Doppelstange, SDAJ mit einstellbarem Hub und SDAS-Modelle mit Magnet. Eingebaute Gummipuffer an beiden Enden absorbieren Stöße und reduzieren Geräusche. Die mit Fett gespeicherte reibungsarme Dichtung ermöglicht einen langfristigen ölfreien Betrieb. Bohrungsgrößen φ12~100 mm, geeignet zum Drücken, Spannen und Positionieren mit kurzem Hub, weit verbreitet in der 3C-Automatisierung, Verpackungsmaschinen und Vorrichtungen als kostengünstige Lösung für Geräte mit begrenztem Platzangebot.

Anfrage absenden

Produktbeschreibung

Ultradünner kompakter Pneumatikzylinder der SDA-Serie

Marke: SOLH von Richge Technology

Produktübersicht

Quadratischer, ultradünner Kompaktzylinder der Serie SOLH SDA, klassischer, wirtschaftlicher Kompaktantrieb. Gehäuselänge nur 1/2~1/3 des Standard-Zugstangenzylinders. Montagemaße austauschbar mit den Serien Airtac ACQ und SMC CQ2. Geeignet zum Drücken, Spannen und Positionieren mit kurzem Hub bei begrenztem Einbauraum, weit verbreitet in der 3C-Automatisierung, Verpackungsmaschinen und Vorrichtungsausrüstung.

Struktur und Hauptmerkmale

-- Ultradünnes, quadratisches Aluminiumgehäuse, unterstützt eingebettete Installation, um Platz zu sparen;

- Hart eloxierter Zylinder, verchromte Kolbenstange, verschleißfest und korrosionsbeständig;

- Vollversionen: doppeltwirkend, Einzelfederrückstellung, Doppelstange, einstellbarer Hub, mit Magnet ausgestattete Version;

- Integrierte Gummipuffer an beiden Enden zur Stoßdämpfung und Geräuschreduzierung;

-- Bidirektionale Dichtung mit geringer Reibung und Fettspeicherung, ölfrei, lange Lebensdauer;

-- Umgebende Sensornuten für die flexible Installation magnetischer Signalgeber.

Modellkodierungsregel

1. Beispiel: SDA20-50-S-B

-- SDA: Serienname; SSA=Feder ausfahren; STA=Feder einfahren; SDAD=Zwillingsstab; SDAJ=einstellbarer Hub

-- 20: Bohrungsgröße: 12/16/20/25/32/40/50/63/80/100 mm

-- 50: Hublänge 5~200mm

-- -S: Eingebauter Magnetring

-- -B: Kolbenstange mit Außengewinde; leer=Innengewinde

Technische Spezifikationen

Parameter	Spezifikation
Bohrungsgröße	12~100 mm
Betriebsdruck	Doppeltwirkend: 0,1 ~ 1,0 MPa; Einfachwirkend: 0,2 ~ 1,0 MPa
Prüfdruck	1,5 MPa
Temperatur	Nicht magnetisch: -5~+70℃; Magnetversion: -5~+60℃
Kolbengeschwindigkeit	Doppeltwirkend: 30~500 mm/s; Einfachwirkend: 50~500 mm/s
Kissen	Fester Gummipuffer (keine Luftpolsteroption)
Port-Thread	M5 / G1/8 / G1/4 / G3/8 / G1/2
Schmierung	Ölfreier Betrieb
Schlaganfalltoleranz	≤100 mm: ±1,0 mm; >100 mm: ±1,5 mm

Theoretische Schub- und Zugkraft bei 0,5 MPa (Einzelstange)

Bohrung (mm)	Schub (N)	Ziehen (N)	Äquivalente Horizontallast (kg)
12	57	49	2.8
16	101	89	5.0
20	157	141	7.8
25	245	220	12.2
32	402	362	20.1
40	628	565	31.4
50	981	882	49.0

Zusammenfassung in einem Satz

SOLH SDA wirtschaftlicher, ultradünner, kompakter Pneumatikzylinder mit zahlreichen Varianten, austauschbar mit ACQ und CQ2, idealer, kostengünstiger Kurzhubantrieb für platzsparende automatische Klemm- und Druckanwendungen.
