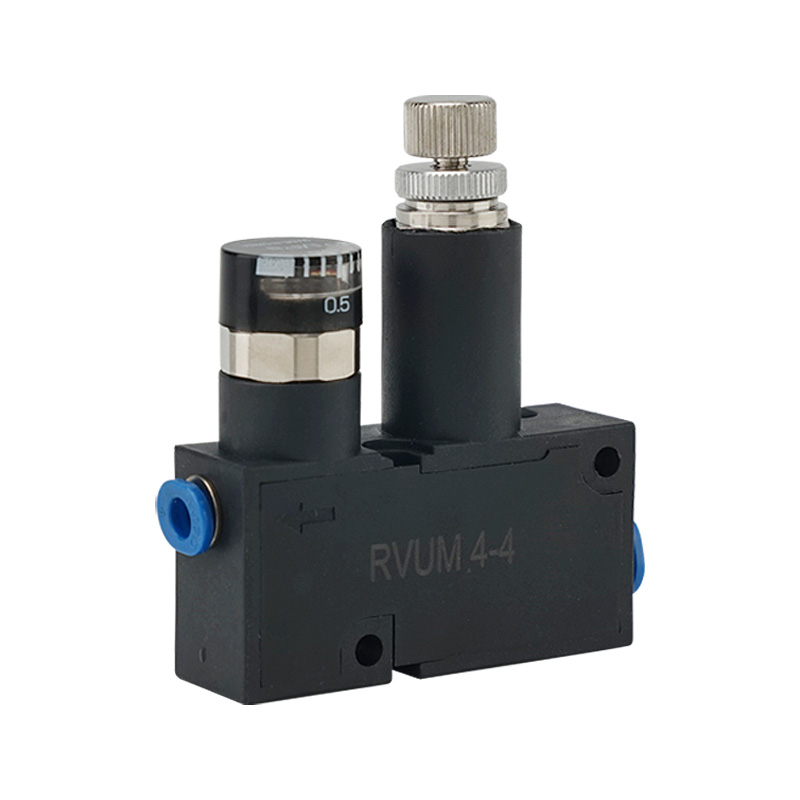

Mini-Druckregelventil der RVUM-Serie | Kompaktes, direkt wirkendes Kolben-Luftdruckminderventil mit Steckverbindung

Marke: SOLH von Richge Technology | Ultrakompakter, präziser pneumatischer Druckregler

1. Produktübersicht

     Die SOLH RVUM-Serie ist eineUltrakompaktes, direkt wirkendes Mikro-Druckregelventil in Kolbenbauweise, speziell entwickelt für platzbegrenzte Miniatur-Pneumatikschaltungen. Es unterstützt sowohl entlastete (Standard) als auch nicht entlastete Strukturen und verfügt über flexible gerade/Winkel-Verbindungsoptionen, integrierte Steckverbindungen und eine präzise Druckregulierung von 0,1–0,8 MPa. Mit ultrakleinem, leichtem Design, vielfältigen Montagemethoden und stabiler Druckabgabe wird es häufig in Präzisionsszenarien mit kleinem Durchfluss wie Dosierung, Vakuumadsorption und Mikroluftblasen eingesetzt und dient als optimale Druckstabilisierungslösung für miniaturisierte automatisierte Geräte.

2. Kernpositionierung und Arbeitsprinzip

     • Strukturelles Design: Verwendet eine hochpräzise, ​​direkt wirkende Kolbenstruktur, erhältlich in zwei Versionen: Standard-Entlastungstyp und optionaler Nicht-Entlastungstyp, um verschiedene Anforderungen an die Druckregulierung im Kreis zu erfüllen.

     • Präzise Druckstabilisierung: Der maximale Eingangsdruck erreicht 0,9 MPa, mit stabil einstellbarem Ausgangsdruck im Bereich von 0,1 MPa bis 0,8 MPa. Das Entlastungsdesign leitet automatisch Überdruckluft ab, um einen konstanten Hinterdruck aufrechtzuerhalten.

     • Anwendbares Medium: Reine Druckluft, unterstützt den ölfreien Schmierbetrieb und passt sich vollständig an saubere und präzise pneumatische Arbeitsumgebungen an.

3. Hervorragende Produkteigenschaften

  3.1 Ultrakompaktes und leichtes Gehäuse

     Der gesamte Ventilkörper verfügt über ein miniaturisiertes integriertes Design mit extrem kleinem Platzbedarf. Es eignet sich perfekt für den Geräteeinbau, die Schalttafelmontage und die Anordnung enger Vorrichtungsräume und ermöglicht eine Optimierung der Platzbelegung für Miniatur-Pneumatiksysteme.

  3.2 Flexible Steckverbindungen

     Sowohl die IN- als auch die OUT-Anschlüsse unterstützen das freie Umschalten zwischen geraden und gebogenen Typen. Kompatibel mit metrischen φ4/φ6- und zölligen 5/32"/1/4"-Pneumatikschläuchen. Die werkzeuglose Plug-in-Installation verbessert die Effizienz der Rohrleitungen und Modifikationen vor Ort erheblich und bietet eine hohe Kompatibilität.

  3.3 Hochpräzise stabile Druckregelung

     Das professionelle 0–0,8 MPa-Manometer ist mit einer Regelgenauigkeit von ±5 % FS ausgestattet. Es liefert einen äußerst stabilen Druckausgang für Präzisionsszenarien mit kleinem Durchfluss, wie automatisches Dosieren, Vakuumadsorption von Werkstücken, Mikroluftblasen und Positionierungssteuerung, und vermeidet effektiv Druckschwankungen, die die Produktpräzision beeinträchtigen.

  3.4 Diversifizierte Montagemethoden

     Unterstützt die unabhängige Direktinstallation und die in die Halterung integrierte Cluster-Installation. Es kann sich flexibel an verschiedene Anforderungen an die Geräteanordnung anpassen und ermöglicht eine unabhängige Druckregelung an einem Punkt und eine integrierte zentrale Druckregelung mit mehreren Regelkreisen.

  3.5 Langlebige und zuverlässige Leistung

     Der Ventilkörper besteht aus einer hochfesten Aluminiumlegierung und einem Harzmaterial mit ausgezeichneter Korrosionsbeständigkeit und struktureller Stabilität. Die Arbeitstemperatur reicht von 0℃ bis 60℃ (nicht gefrierende Umgebung) und gewährleistet so einen stabilen Langzeitbetrieb in industriellen Produktionsszenarien.

4. Allgemeine technische Spezifikationen

5. Modellcodierungsregeln und Auswahlbeispiele

  5.1 Vollständige Modelldefinition

     Standardmodellformat: RVUM – [Röhrenspezifikation] – [Röhrenspezifikation] – [Suffix]

     • RVUM: Seriencode für ultrakompakten Mini-Druckregler in Kolbenbauweise

     • Rohrspezifikationscode: 04=φ4mm, 06=φ6mm, 08=φ8mm

     • Suffix A: Ausgestattet mit Präzisionsmanometer

 5.2 Häufige Anwendungsfälle von Modellen

     • RVUM6-6: Basismodell mit geradem Eingang φ6 + geradem Ausgang φ6, für herkömmliche Miniatur-Pneumatikkreise

     • RVUM6-6-A: φ6 gerader Ein- und Auslass mit eingebautem Manometer zur visuellen Druckregulierung

     • RVUM4-6: φ4 gerader Einlass + φ6 Winkelauslass, kleinkalibriges asymmetrisches Modell für enge Räume und Mikroströmungsrohrleitungen

6. Typische Anwendungsszenarien

     • Mikroautomatisierungsgeräte und Vorrichtungen: Weit verbreitet in elektronischen 3C-Geräten, medizinischen Geräten, kleinen Roboterarmen und Präzisionswerkzeugvorrichtungen.

     • Präzise Regelung kleiner Durchflussmengen: Professionell für automatisches Dosieren, Vakuum-Werkstückansaugung, Mikroluftblasreinigung und präzise Positionierungsdruckregelung.

     • Kompaktes integriertes System: Ideal für den Geräteeinbau, den Einbau in Schalttafeln und in Multi-Loop-Cluster integrierte pneumatische Systeme.

     • Hinterer Schaltkreis des Magnetventils: Direkt hinter den Magnetventilen installiert für Sekundärdruckreduzierung und stabile Druckausgabe, wodurch Luftdruckschwankungen vermieden werden.

7. Vergleichs- und Auswahlleitfaden für Produktserien

Zusammenfassung in einem Satz

     Der Mini-Druckregler der SOLH RVUM-Serie verfügt über eine ultrakompakte Größe, flexible One-Touch-Rohrleitungen und eine Präzisionsdruckregelung von 0,1–0,8 MPa und ist damit die am besten geeignete hochstabile Druckstabilisierungslösung für mikropneumatische Schaltkreise mit begrenztem Platzangebot und automatisierte Präzisionsgeräte mit kleinem Durchfluss.
